首页  >  产品百科  >  NT0507BC3I106DN20

NT0507BC3I106DN20

产品分类: 有源晶振
产品描述: TCXO 7.0mm*5.0mm 10PADS CLIPPED SINE WAVE 3.3V -40℃~+85℃ ±1.0ppm -135dBc/1KHz 20MHz
供应商型号: NT0507BC3I106DN20
供应商: 云汉优选
标准整包数: 1

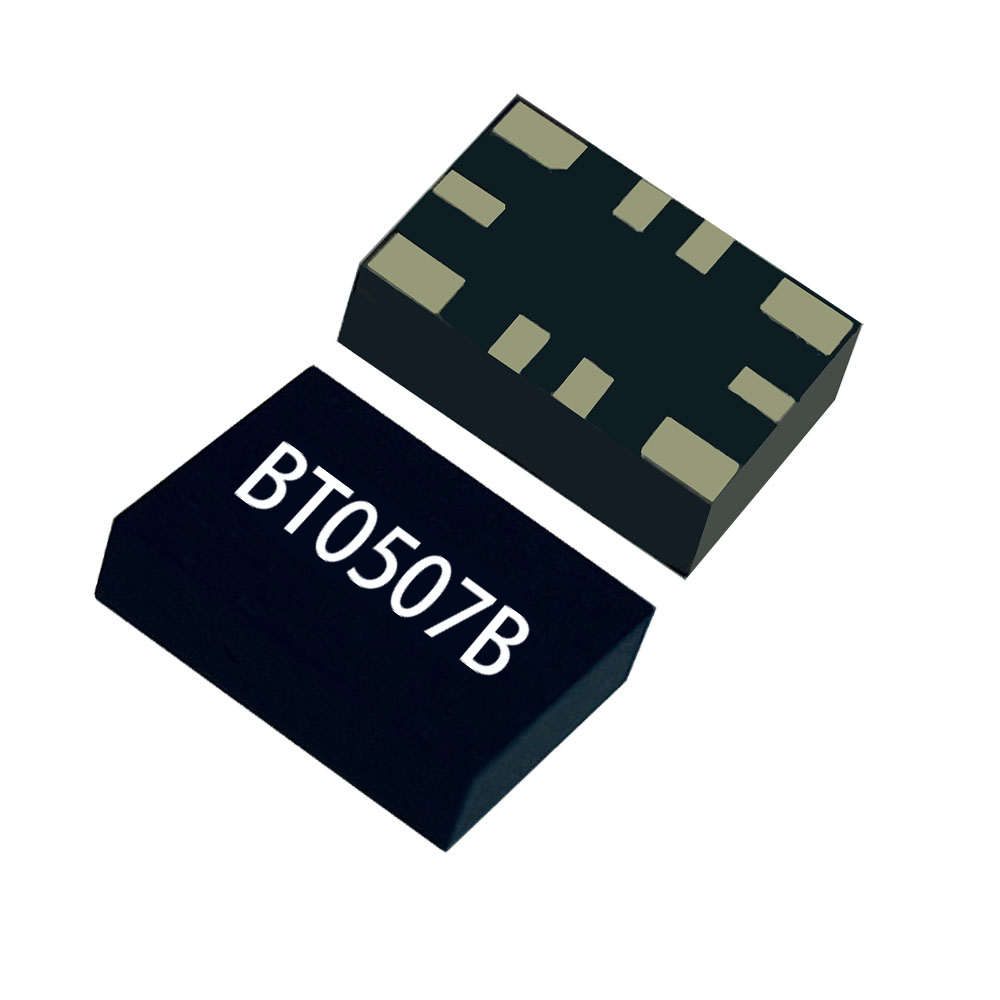

XTALTQ/成都恒晶 有源晶振 NT0507BC3I106DN20

NT0507BC3I106DN20概述


    产品简介


    NT0507B系列是一款高性能温补晶体振荡器(TCXO),适用于多种电子设备和系统。其主要功能是提供稳定可靠的时钟信号,具有极高的频率稳定性。NT0507B系列广泛应用于无线通信设备、测试和测量设备、有线电视/局域网/LMDS等领域,尤其在需要精确时钟信号的场合表现优异。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输出电压(方波) | - | - | 2.4 | V |
    | 低电平电压 | 0.4 | - | - | V |
    | 占空比 | 45 | 50 | 55 | % |
    | 上升/下降沿 | - | - | 6 | ns |
    | 负载电容 | - | - | 15 | pF |
    | 初始频率精度(出厂校准) | - | 1.3 | - | ppm |
    | 频率范围 | 10 | - | 52 | MHz |
    | 工作电压 | Vcc±5% | - | - | V |
    | 工作温度范围 | -55 | - | 95 | °C |

    产品特点和优势


    1. 超高频率温度稳定性:NT0507B系列具备极高的频率温度稳定性,即使在极端温度条件下也能保持稳定的频率输出。
    2. 宽广的工作温度范围:-55°C至+95°C的工作温度范围,使得该系列产品能够在各种恶劣环境下正常工作。
    3. 紧凑的封装设计:采用SMD封装(7.0x5.0mm),便于集成到小型化电子设备中。
    4. 出色的相位噪声性能:最低可达到-140dBc/Hz@1kHz的相位噪声,保证了高精度的应用需求。

    应用案例和使用建议


    NT0507B系列常用于无线通信设备中的时钟同步,确保数据传输的准确性和可靠性。在使用过程中,建议按照手册中的要求正确设置负载电容,并确保电源电压稳定,以充分发挥其性能。

    兼容性和支持


    NT0507B系列的SMD封装使其易于与标准PCB兼容。制造商提供全面的技术支持,包括详尽的使用指南和在线技术支持服务。此外,该产品符合RoHS环保标准,满足国际市场的环保要求。

    常见问题与解决方案


    1. Q: 如何调整频率?
    - A: 使用外部压控电压进行微调。确保压控电压范围在0V至3V之间。
    2. Q: 如何判断频率是否稳定?
    - A: 使用频率计数器检测输出频率,并在不同温度下记录数据,确保频率偏差在规定的范围内。
    3. Q: 如何提高电路稳定性?
    - A: 在电源输入端增加滤波电容,减少电压波动对频率稳定性的影响。

    总结和推荐


    综上所述,NT0507B系列TCXO凭借其卓越的频率稳定性和广泛的温度适应性,在无线通信和测试测量设备等领域具有显著的优势。对于需要高精度时钟信号的应用场合,推荐选用此系列产品。无论是从技术性能还是应用便利性来看,NT0507B系列都表现出色,是值得信赖的选择。

NT0507BC3I106DN20参数

参数
频率稳定性 ±1ppm
频率容差 -
频率 20MHz
长*宽*高 7mm*5mm*1.9mm
通用封装 7050
安装方式 贴片安装
应用等级 工业级
零件状态 在售

NT0507BC3I106DN20厂商介绍

XtalTQ/成都恒晶公司是一家专注于晶体振荡器和时钟解决方案的高科技企业。公司主营产品包括晶体振荡器、时钟模块、时钟芯片等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

XtalTQ/成都恒晶的产品分类如下:
1. 晶体振荡器:包括温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)、普通晶体振荡器(XO)等。
2. 时钟模块:包括时钟发生器、时钟分配器、时钟缓冲器等。
3. 时钟芯片:包括时钟管理芯片、时钟同步芯片等。

XtalTQ/成都恒晶的优势:
1. 技术领先:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制和测试,确保性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
4. 快速响应:公司具备快速响应市场变化的能力,为客户提供及时的技术支持和服务。

NT0507BC3I106DN20数据手册

厂牌 PDF简要描述 下载
XTALTQ/成都恒晶 有源晶振 XTALTQ/成都恒晶 NT0507BC3I106DN20 NT0507BC3I106DN20数据手册

NT0507BC3I106DN20封装设计
