NV0914AP3C155D030N100

产品分类: 有源晶振
产品描述: VCXO 9.35mm*14.65mm 6PADS LVPECL 3.3V -20℃~+70℃ ±15ppm -135dBc/1KHz 100MHz
供应商型号: NV0914AP3C155D030N100
供应商: 云汉优选
标准整包数: 1

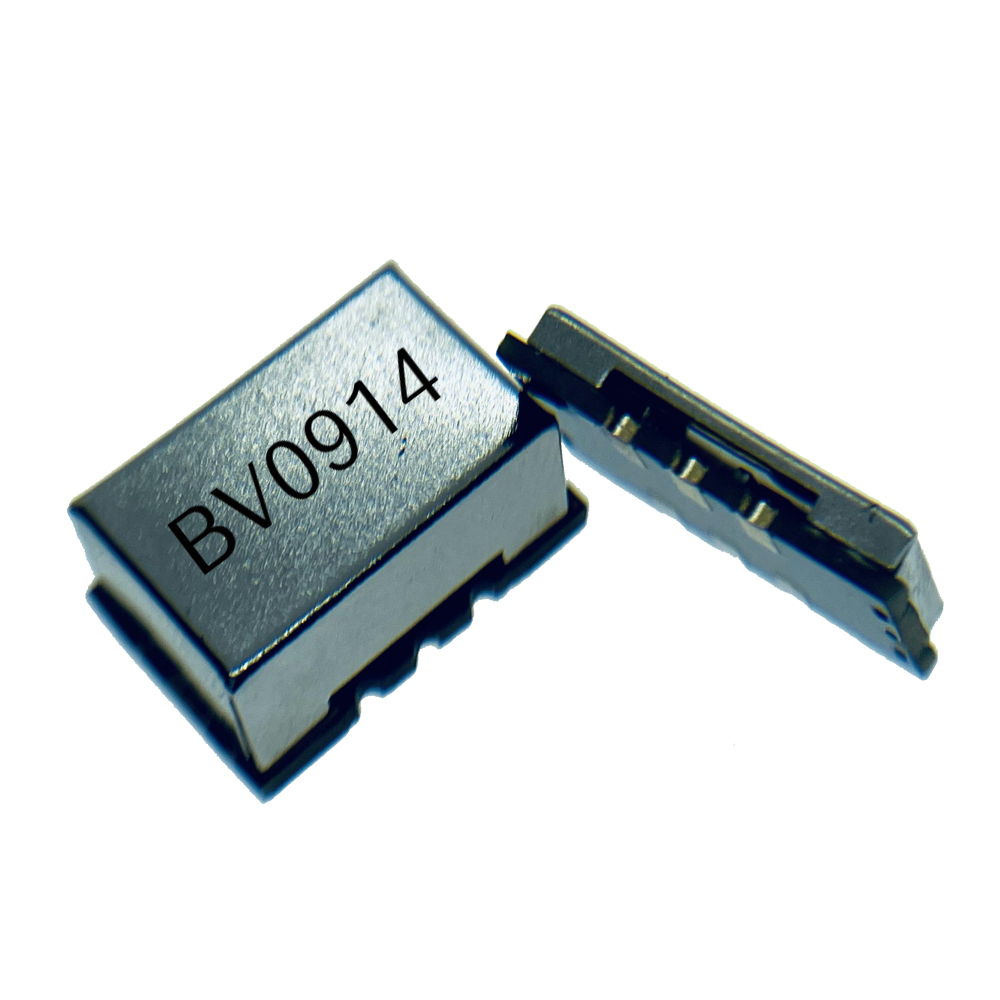

XTALTQ/成都恒晶 有源晶振 NV0914AP3C155D030N100

NV0914AP3C155D030N100概述

    电子元器件技术手册解析
    本文将详细介绍一款名为NV0914A系列的电子元器件,这是一种具有高可靠性和高性能的晶体振荡器(VCXO)。通过详细解析其技术参数和特性,我们将展示该产品的主要功能、特点和应用领域。

    产品简介


    NV0914A系列是一种高精度、低相位噪声的晶体振荡器,适用于多种高频通信系统。它具有出色的频率稳定性、低相位噪声和快速响应速度。该系列产品广泛应用于卫星导航及通信系统、无线通信系统、高清电视系统等领域。

    技术参数


    NV0914A系列的技术参数如下所示:
    - 电压:
    - Vdd: 3.3V ±5%
    - Vcc: 5.0V ±5%
    - 电流:
    - 100mA
    - 频率范围:
    - 40MHz ~ 150MHz
    - 常规频点:80MHz、100MHz、120MHz、122.88MHz
    - 频率温度稳定性:
    - 在-40℃到+85℃范围内为±15ppm
    - 相位抖动:
    - 在100MHz下,12KHz~5MHz频率范围内为200fs ~ 700fs
    - 电源特性:
    - 供电电压:-0.5V / 6V
    - 控制电压:0V / 3V
    - 负载特性:
    - 负载容限:±5%
    - 环境条件:
    - 工作温度范围:-40℃ ~ +85℃
    - 存储温度范围:-55℃ ~ +125℃
    - 机械应力测试: 符合IEC60068标准
    - EMC测试: 符合IEC61000和JESD22标准
    - 可焊性测试: 符合EIA/JESD22-B102-C标准
    - 静电敏感等级: HBM/CDM/MM 4KV/2KV/200V
    - 频率牵引范围: 可达到±40ppm

    产品特点和优势


    - 高频低相噪: NV0914A系列具有出色的高频低相位噪声特性,适用于需要极高精度的应用场景。
    - 宽温度范围: 该系列产品能够在-40℃到+85℃的极端环境下保持稳定的性能,确保在各种环境下的可靠运行。
    - 低抖动: 在100MHz频率下,相位抖动仅为200fs ~ 700fs,确保了高精度的时间同步。

    应用案例和使用建议


    - 卫星导航及通信系统: 该产品特别适合于卫星导航系统,可以提供精准的时间基准,保证卫星导航系统的稳定性和准确性。
    - 无线通信系统: NV0914A系列在无线通信系统中的应用能够有效降低时钟抖动,提高通信质量。
    - 高清电视系统: 在高清电视系统中,低相位噪声和高频率稳定性是必不可少的,该产品能够满足这些要求。
    使用建议:
    1. 在使用过程中,建议对电源进行适当的稳压处理,以避免电源波动导致性能不稳定。
    2. 为了更好地利用产品的性能,在实际应用中建议将其置于恒温环境中,以确保最佳的工作状态。

    兼容性和支持


    NV0914A系列支持SMD贴片封装,适用于大多数现代电子产品。厂商提供了详尽的技术支持和售后服务,包括产品的选型指导、应用技术支持和售后维修服务,确保客户能够最大限度地发挥该产品的潜力。

    常见问题与解决方案


    - 问题1: 设备无法正常启动。
    - 解决方法: 检查供电电压是否在规定的范围内,确保电源连接正确且无短路现象。

    - 问题2: 相位噪声过高。
    - 解决方法: 检查设备周围是否存在电磁干扰,如需进一步排查,可以考虑采用屏蔽措施或重新布局电路板。
    - 问题3: 设备过热。
    - 解决方法: 确保设备工作在推荐的工作温度范围内,必要时加装散热装置。

    总结和推荐


    NV0914A系列是一款高性能的晶体振荡器,以其高精度、低相位噪声和宽温度适应性而著称。其广泛应用于卫星导航及通信系统、无线通信系统、高清电视系统等关键领域,具有很高的市场竞争力。对于需要高性能时间基准的应用场合,强烈推荐使用NV0914A系列晶体振荡器。

NV0914AP3C155D030N100参数

参数
频率 100MHz
频率稳定性 ±15ppm
频率容差 -
长*宽*高 14.65mm*9.35mm*6mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售

NV0914AP3C155D030N100厂商介绍

XtalTQ/成都恒晶公司是一家专注于晶体振荡器和时钟解决方案的高科技企业。公司主营产品包括晶体振荡器、时钟模块、时钟芯片等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

XtalTQ/成都恒晶的产品分类如下:
1. 晶体振荡器:包括温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)、普通晶体振荡器(XO)等。
2. 时钟模块:包括时钟发生器、时钟分配器、时钟缓冲器等。
3. 时钟芯片:包括时钟管理芯片、时钟同步芯片等。

XtalTQ/成都恒晶的优势:
1. 技术领先:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制和测试,确保性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
4. 快速响应:公司具备快速响应市场变化的能力,为客户提供及时的技术支持和服务。

NV0914AP3C155D030N100数据手册

厂牌 PDF简要描述 下载
XTALTQ/成都恒晶 有源晶振 XTALTQ/成都恒晶 NV0914AP3C155D030N100 NV0914AP3C155D030N100数据手册

NV0914AP3C155D030N100封装设计

查看详情并下载
Symbol
Footprint
3D Model
