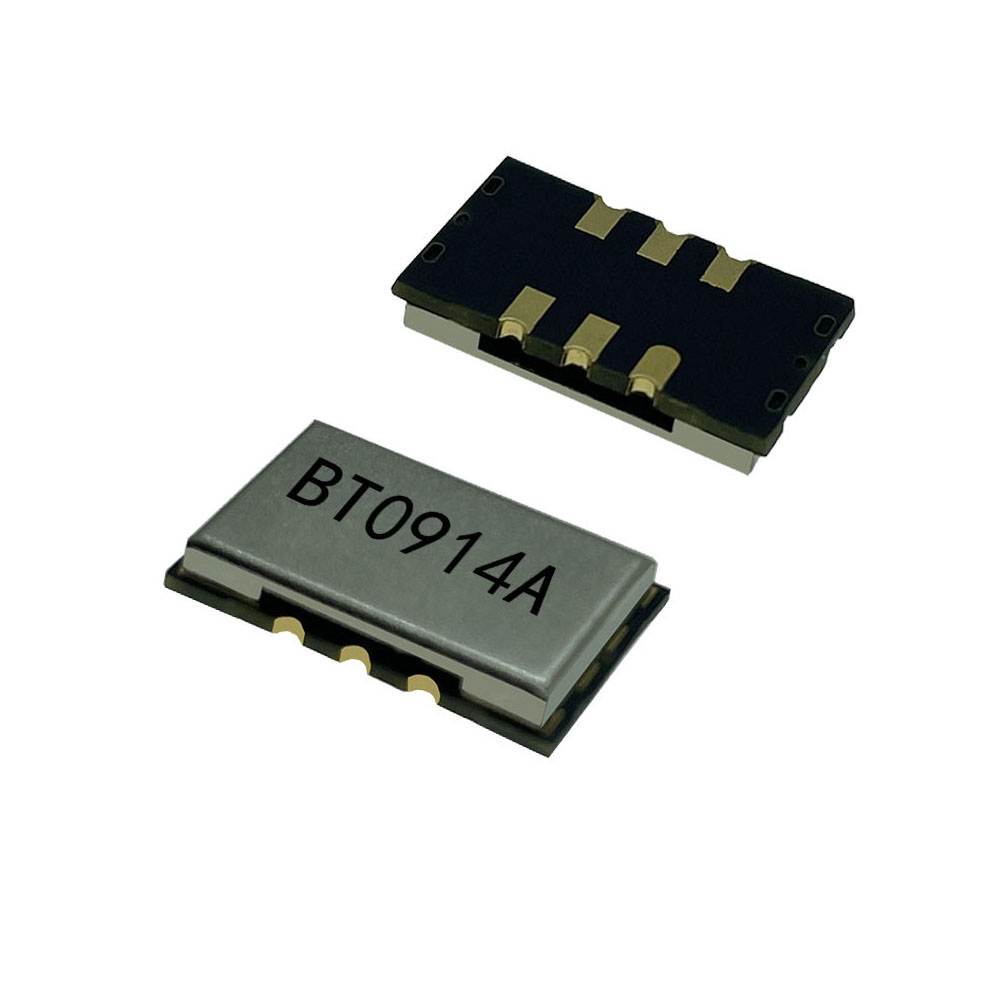

NT0914AS3C106EN100

产品分类: 有源晶振
产品描述: TCXO 9.35mm*14.65mm 6PADS SINE WAVE 3.3V -20℃~+70℃ ±1.0ppm -140dBc/1KHz 100MHz
供应商型号: NT0914AS3C106EN100
供应商: 云汉优选
标准整包数: 1
XTALTQ/成都恒晶 有源晶振 NT0914AS3C106EN100

NT0914AS3C106EN100概述


    产品简介


    NT0914A系列晶体振荡器是一款高性能的温补晶体振荡器(TCXO),专为卫星导航及通信系统、无线通信系统、高清电视系统等领域设计。该系列产品具有超高的频率温度稳定度、低相噪和低相位抖动等显著特点,能够满足各类精密通信和测量设备的需求。

    技术参数


    以下是NT0914A系列晶体振荡器的主要技术参数:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 工作电压 | - | 3.3 | - | V |
    | 工作电压 | - | 5 | - | V |
    | 输出电流 | - | - | 45 | mA |
    | 频率范围 | 10 125 | MHz |
    | 初始频率精度 | +25℃ ppm |
    | 频率温度稳定度 | -20℃ +70℃ | ppm |
    | 负载特性 | - | 50 | - | Ω |
    | 方波输出电压 | - | 2.4 | - | V |
    | 方波输出低电平 | - 0.4 | V |
    | 占空比 | 45 55 | % |
    | 上升沿/下降沿 | - 6 | ns |
    | 相位抖动 | - 12KHz~5MHz @100MHz | dBc/Hz |
    | 电源特性 | Vcc±5% |
    | 老化/第一年 | 标准 |
    | 静态电容 | - 15 | pF |
    | 电压控制范围 | 1.5 | ±1.0 V |
    | 相位噪声 | - | -135 | -150 | dBc/Hz |
    | 工作温度范围 | -40 +85 | ℃ |
    | 存储温度范围 | -55 +125 | ℃ |

    产品特点和优势


    NT0914A系列晶体振荡器具有以下独特功能和优势:
    - 超高频率温度稳定度:即使在极端温度环境下也能保持出色的频率稳定性。
    - 低相噪:具备卓越的相位噪声性能,适用于高精度的通信系统。
    - 低相位抖动:在宽频率范围内实现极低的相位抖动,确保信号传输的高可靠性。
    - SMD封装:9.35×14.65mm的小尺寸封装,便于集成到各种小型化电子产品中。
    这些特点使得NT0914A系列晶体振荡器在卫星导航、通信、电视系统等多个领域具有显著的应用优势和市场竞争力。

    应用案例和使用建议


    NT0914A系列晶体振荡器在多个应用场景中展现出卓越的性能,例如:
    - 卫星导航系统:利用其高频率稳定性和低相噪特性,确保卫星信号的精确传输和接收。
    - 无线通信系统:在高频段和宽带应用中,提供稳定的时钟信号,提高数据传输速率和质量。
    - 高清电视系统:保证视频信号的稳定输出,提升图像质量和观看体验。
    使用建议:
    1. 在选择工作频率时,需考虑实际应用需求,选择合适的常规频点。
    2. 使用过程中应确保供电电压稳定,避免过压或欠压情况发生。
    3. 对于需要温度补偿的应用,应充分考虑产品的频率温度稳定度参数。

    兼容性和支持


    NT0914A系列晶体振荡器支持多种供电电压(3.3V 和 5.0V),并符合RoHS标准,无铅无卤素。此外,制造商提供详尽的技术文档和支持服务,包括产品的安装指南、用户手册和故障排除指南等,以帮助用户更好地使用和维护该产品。

    常见问题与解决方案


    根据技术手册,以下几个是用户可能遇到的常见问题及其解决方案:
    1. 供电电压不稳定:
    - 解决方案:使用稳压电源或滤波器来保证供电电压的稳定性。
    2. 频率漂移过大:
    - 解决方案:检查温度条件是否超出产品的工作范围,必要时进行温度补偿设置。
    3. 信号失真严重:
    - 解决方案:确认负载特性是否匹配,调整负载电容至最佳值。

    总结和推荐


    综上所述,NT0914A系列晶体振荡器凭借其超高频率温度稳定度、低相噪和低相位抖动等优异特性,在卫星导航、通信、高清电视等领域具有显著的应用优势。该产品经过严格的环境和可靠性测试,能够适应各种严苛的工作条件。对于需要高精度时钟信号的高端应用,强烈推荐使用NT0914A系列晶体振荡器。

NT0914AS3C106EN100参数

参数
频率容差 -
频率 100MHz
频率稳定性 ±1ppm
长*宽*高 9.35mm*14.65mm*6mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
