NT0507BC3I287BN50

产品分类: 有源晶振
产品描述: TCXO 7.0mm*5.0mm 10PADS CLIPPED SINE WAVE 3.3V -40℃~+85℃ ±0.28ppm -125dBc/Hz 50MHz
供应商型号: NT0507BC3I287BN50
供应商: 云汉优选
标准整包数: 1

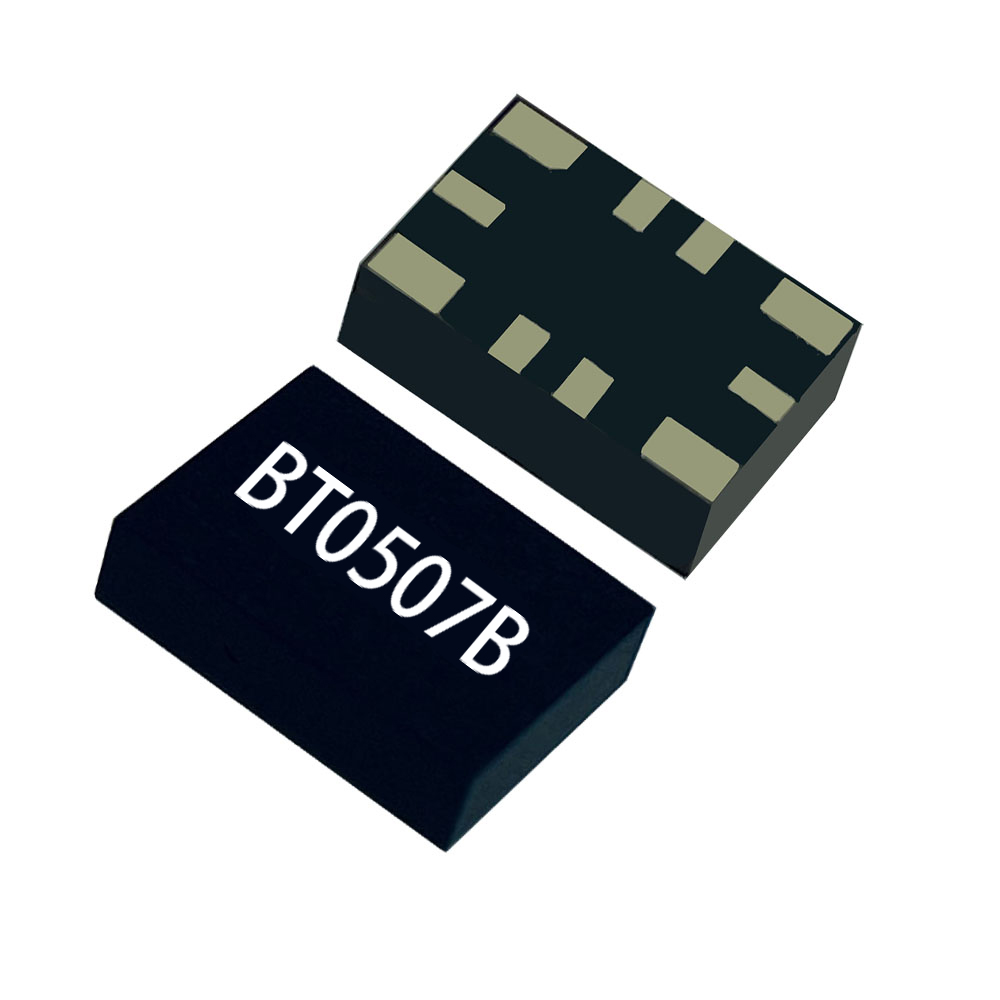

XTALTQ/成都恒晶 有源晶振 NT0507BC3I287BN50

NT0507BC3I287BN50概述


    产品简介


    NT0507B系列晶体振荡器(TCXO)是一款专为高性能通信设备设计的精密时钟源。该产品采用SMD封装,尺寸仅为7.0×5.0毫米,适用于无线通信设备、测试和测量设备、以及有线电视/局域网/LMDS等应用场景。通过先进的温度补偿技术,NT0507B系列能够提供极高的频率稳定性,确保在广泛的工作温度范围内仍能保持出色的性能。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 输出电平 | 0.8 Vp-p
    | 负载高电平 | 2.4 V
    | 负载低电平 0.4 | V
    | 占空比 | 45 | 50 | 55 | %
    | 上升/下降沿 6 | ns
    | 负载 15 | pF
    | 频率牵引范围 10 | %
    | 电压控制范围 | 1.5 | ±1.0 V
    | 初始频率精度 | 出厂时校准 | +25℃ | ±0.3 | ppm
    | 频率温度稳定度 | -20℃~+70℃ ppm | -40℃~+85℃/-50℃~+90℃/-55℃~+95℃ |
    | 频率范围 | 10 52 | MHz
    | 常规频率 | 10, 16.384, 19.2, 20, 25, 26, 30.72, 40, 50 MHz
    | 工作电流 | 8 | 12 | mA 10MHz~26MHz/26MHz~52MHz |

    产品特点和优势


    NT0507B系列晶体振荡器的主要特点包括:
    - 超高频率温度稳定度:通过先进的温度补偿技术,能够在广泛的温度范围内保持高精度。
    - 宽工作温度范围:-55℃到+95℃的工作温度范围使其适应多种恶劣环境。
    - 高精度和可靠性:出厂时进行严格校准,确保初始频率精度高达±0.3 ppm。
    - 多种封装选择:支持SMD封装,便于集成到不同的电子设备中。
    - 卓越的电磁兼容性:符合IEC61000和JESD22标准,确保在电磁干扰环境下也能正常工作。

    应用案例和使用建议


    应用案例
    - 无线通信设备:例如WiMax、LTE和基站(BTS),在这些设备中,NT0507B系列可用于提供高精度的时钟信号,确保数据传输的准确性和稳定性。
    - 测试和测量设备:例如频谱仪和示波器,在这些设备中,NT0507B系列能够提供稳定的时钟源,确保测试结果的准确性。
    使用建议
    - 环境管理:确保设备在规定的温度范围内运行,以充分利用其温度稳定性能。
    - 电源管理:保持电源电压在规定的范围内,避免电压波动对性能的影响。
    - 正确安装:使用正确的焊接工艺和技术,确保晶体振荡器与电路板的连接可靠。

    兼容性和支持


    NT0507B系列晶体振荡器具有广泛的兼容性,可以与各种类型的电路板和其他电子元件无缝对接。此外,厂商提供详尽的技术支持文档和售后服务,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 振荡器工作电流超出范围 | 检查电源电压是否符合要求,调整电路负载。 |
    | 输出信号失真 | 检查负载电阻和电容是否匹配,必要时调整外围电路。 |
    | 频率精度达不到预期 | 检查出厂时的校准记录,确认是否需要重新校准。 |
    | 温度稳定性差 | 确认工作环境温度是否在规定范围内,检查是否有外部热源影响。|

    总结和推荐


    综上所述,NT0507B系列晶体振荡器凭借其高精度、宽温度范围和卓越的性能表现,成为无线通信设备和测试测量设备的理想选择。该产品不仅满足了严苛的环境要求,还提供了可靠的性能保障。因此,强烈推荐用户在需要高精度时钟源的应用场景中使用NT0507B系列晶体振荡器。

NT0507BC3I287BN50参数

参数
频率容差 -
频率 50MHz
频率稳定性 ±0.28ppm
长*宽*高 7mm*5mm*1.9mm
通用封装 7050
安装方式 贴片安装
应用等级 工业级
零件状态 在售
