NT0507BC3I507CN26

产品分类: 有源晶振
产品描述: TCXO 7.0mm*5.0mm 10PADS CLIPPED SINE WAVE 3.3V -40℃~+85℃ ±0.5ppm -130dBc/Hz 26MHz
供应商型号: NT0507BC3I507CN26
供应商: 云汉优选
标准整包数: 1

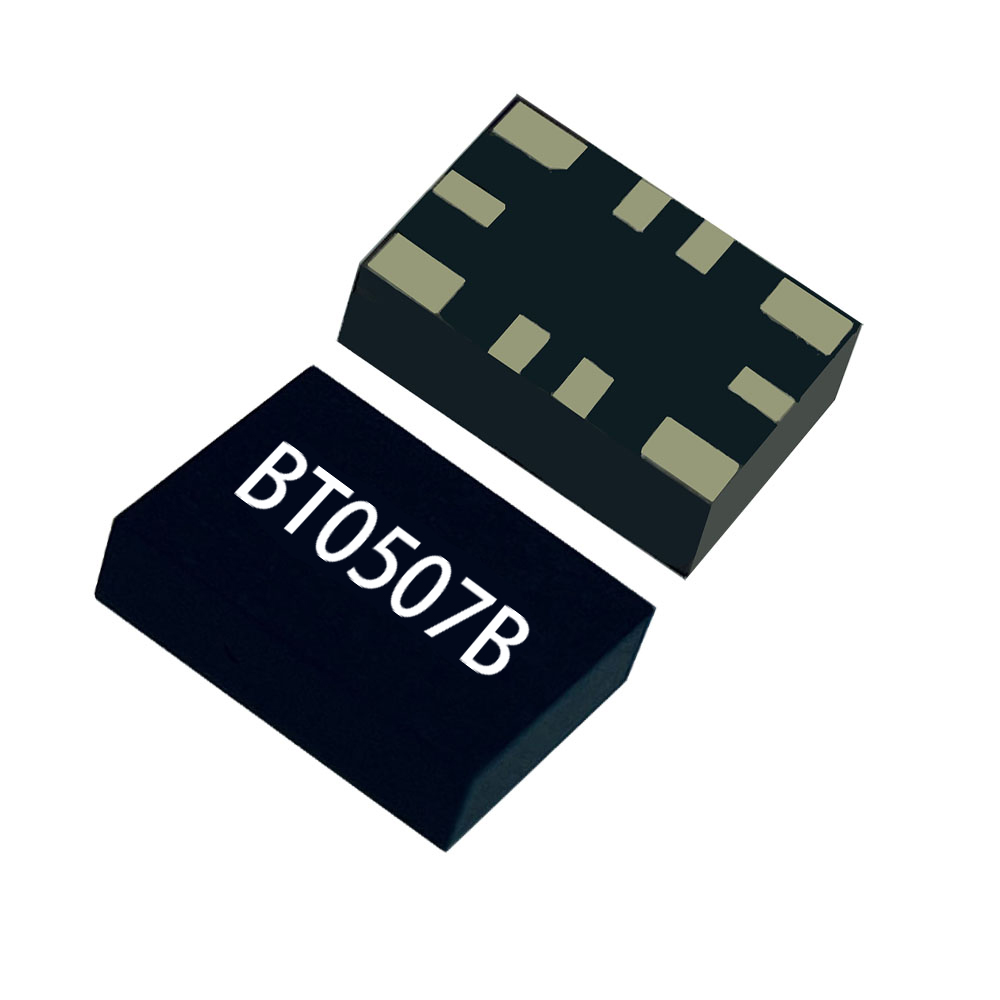

XTALTQ/成都恒晶 有源晶振 NT0507BC3I507CN26

NT0507BC3I507CN26概述


    产品简介


    NT0507B系列温度补偿晶体振荡器(TCXO)是一款专为高频应用设计的高性能电子元器件。它支持多种频率范围(10MHz至52MHz),并具有高精度和稳定的频率输出能力。主要应用于无线通信设备、测试和测量设备、以及有线电视、局域网等场景。产品采用SMD封装,尺寸为7.0×5.0mm,具有优异的工作温度范围(-55℃~+95℃),确保在极端环境下仍能稳定运行。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 工作电压 | 3.3 5 | V | 支持3.3V和5V两种供电电压 |
    | 压控电压范围 | 1.5 | ±1.0 | 3 | V | 默认值±1.0V |
    | 输出频率范围 | 10 52 | MHz | 可定制具体频率 |
    | 输出电平 | 0.8 Vp-p | 方波输出 |
    | 高电平 | 2.4 V
    | 低电平 0.4 | V
    | 占空比 | 45 | 50 | 55 | %
    | 频率牵引范围 | 1.5 3 | ppm | 频率随压控电压变化的范围 |
    | 初始频率精度 | ±0.2 ±1.0 | ppm | 出厂校准后,典型值±0.5ppm |
    | 频率温度稳定性 | ±0.5 ±1.0 | ppm/°C | -20℃~+70℃ |
    | 相位噪声 | -130 -140 | dBc/Hz | @1kHz |
    | 防伪等级 RoHS兼容,符合欧盟法规 |
    | 最大负载电容 15 | pF
    | 工作电流 | 8 12 | mA

    产品特点和优势


    1. 高频率温度稳定度:在-55℃到+95℃的宽温范围内,频率稳定性达到±0.28ppm,适合严苛环境下的应用。
    2. 宽工作温度范围:支持从-55℃到+95℃的超宽工作温度范围,适应各种恶劣气候条件。
    3. 低功耗设计:典型工作电流仅8mA,有效降低能耗,延长设备使用寿命。
    4. 高性能相位噪声:最低可达-140dBc/Hz(@1kHz),显著优于行业平均水平,适用于高精度信号处理场景。
    5. 高精度出厂校准:出厂时已校准初始频率精度,无需额外调试即可直接使用。

    应用案例和使用建议


    应用案例:
    - 无线通信设备:NT0507B系列广泛用于WiMax、LTE基站和BTS设备,提供稳定可靠的参考时钟信号。
    - 测试与测量设备:如信号发生器、频谱分析仪等,要求高精度频率源。
    - 网络设备:应用于有线电视、局域网和LMDS设备中,确保通信质量。
    使用建议:
    1. 环境管理:确保设备工作环境在规定的温度范围内,避免过高或过低的环境温度影响性能。
    2. 正确接线:若不使用压控功能,需将压控引脚悬空,防止不必要的电压干扰。
    3. 电源滤波:在电源输入端加入滤波电路,减少电磁干扰对设备的影响。

    兼容性和支持


    - 兼容性:NT0507B系列支持多种接口标准(如CMOS、Clipped Sine Wave),兼容市面上主流的通信和测试设备。
    - 支持服务:厂商提供全面的技术支持,包括样品测试、定制化生产、快速响应的售后维修服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出频率不稳定 | 检查工作电压是否符合要求(3.3V或5V)。 |
    | 设备无法启动 | 检查焊接是否正确,确保所有引脚均无虚焊现象。 |
    | 频率误差超出预期 | 检查环境温度是否超出工作范围,必要时调整温度。 |

    总结和推荐


    NT0507B系列温度补偿晶体振荡器凭借其高精度、宽温稳定性、低功耗等特点,在通信、测量等领域展现出强大的竞争力。特别是在需要高精度频率源的场景中,该系列产品无疑是理想的选择。因此,我们强烈推荐此产品用于需要高性能、高可靠性的应用场景。
    总结来看,NT0507B系列提供了卓越的技术性能和广泛的适用性,是现代电子设备的理想选择。无论是作为核心元件还是辅助部件,它都能提供可靠的支持和服务。

NT0507BC3I507CN26参数

参数
频率 26MHz
频率稳定性 ±0.5ppm
频率容差 -
长*宽*高 7mm*5mm*1.9mm
通用封装 7050
安装方式 贴片安装
应用等级 工业级
零件状态 在售

NT0507BC3I507CN26厂商介绍

XtalTQ/成都恒晶公司是一家专注于晶体振荡器和时钟解决方案的高科技企业。公司主营产品包括晶体振荡器、时钟模块、时钟芯片等,广泛应用于通信、工业控制、汽车电子、医疗设备、消费电子等领域。

XtalTQ/成都恒晶的产品分类如下:
1. 晶体振荡器:包括温度补偿晶体振荡器(TCXO)、电压控制晶体振荡器(VCXO)、普通晶体振荡器(XO)等。
2. 时钟模块:包括时钟发生器、时钟分配器、时钟缓冲器等。
3. 时钟芯片:包括时钟管理芯片、时钟同步芯片等。

XtalTQ/成都恒晶的优势:
1. 技术领先:公司拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 质量可靠:产品经过严格的质量控制和测试,确保性能稳定可靠。
3. 定制服务:根据客户需求提供定制化解决方案,满足不同应用场景的需求。
4. 快速响应:公司具备快速响应市场变化的能力,为客户提供及时的技术支持和服务。

NT0507BC3I507CN26数据手册

厂牌 PDF简要描述 下载
XTALTQ/成都恒晶 有源晶振 XTALTQ/成都恒晶 NT0507BC3I507CN26 NT0507BC3I507CN26数据手册

NT0507BC3I507CN26封装设计

查看详情并下载
Symbol
Footprint
3D Model
