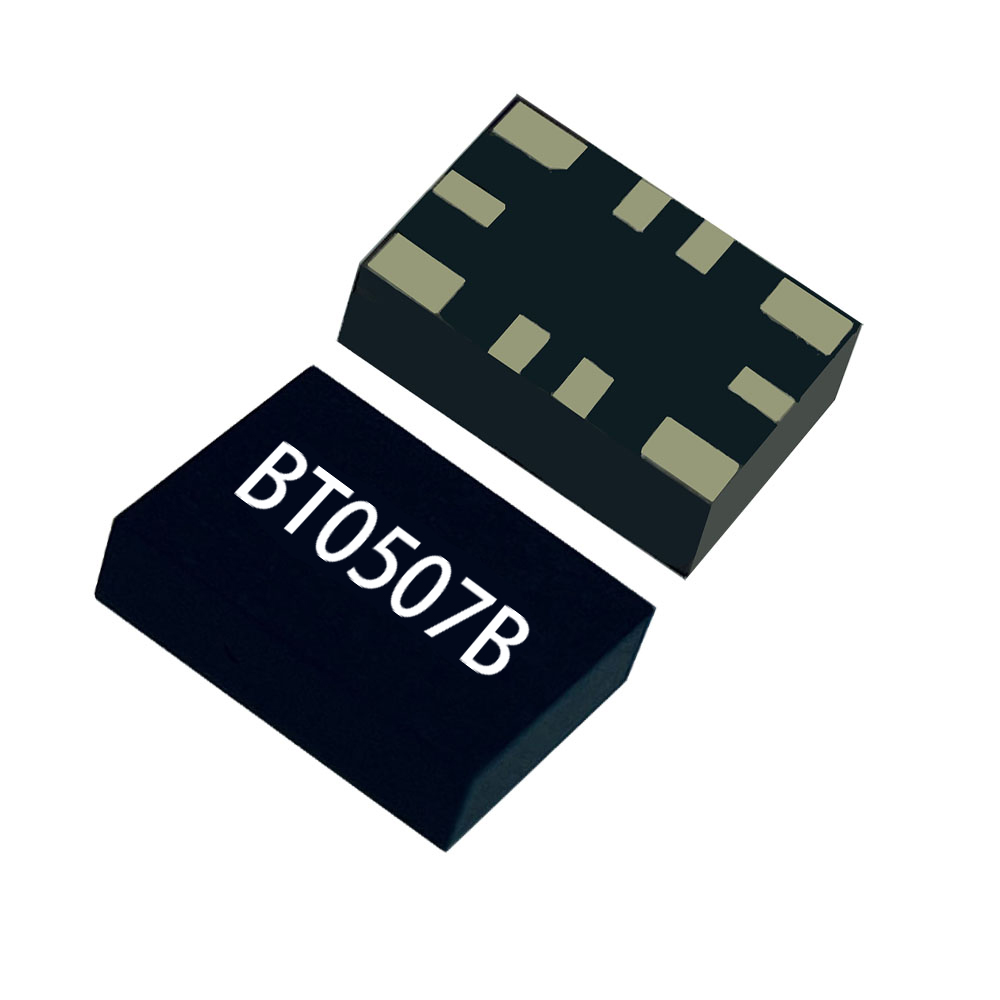

NT0507BH3I287EN10

产品分类: 有源晶振
产品描述: TCXO 7.0mm*5.0mm 10PADS CMOS 3.3V -40℃~+85℃ ±0.28ppm -140dBc/1kHz 10MHz
供应商型号: 14M- NT0507BH3I287EN10
供应商: 云汉优选
标准整包数: 1
XTALTQ/成都恒晶 有源晶振 NT0507BH3I287EN10

NT0507BH3I287EN10概述

    # 电子元器件技术手册

    产品简介


    本产品为NT0507B系列温度补偿晶体振荡器(Temperature Compensated Crystal Oscillator, TCXO),采用SMD封装,尺寸为7.0x5.0mm。该系列产品主要用于超高频率温度稳定度的应用场合,如无线通信设备、测试和测量设备等。本手册提供了详细的性能参数和技术规格,以帮助用户更好地理解和使用此产品。

    技术参数


    以下是NT0507B系列的主要技术规格:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 工作电压(Vcc) | 3.3 | 5.0 | 6.0 | V | Vcc±5% |
    | 输出电流 | - | - | 12 | mA
    | 相位噪声(@1KHz) | -95 | -145 | - | dBc/Hz
    | 输出电平 | 0.8 | - | - | Vp-p
    | 负载电容 | - | 15 | - | pF | 方波输出,负载=15pF |
    | 频率范围 | 10 | - | 52 | MHz
    | 温度稳定性(典型值) | ±0.1 | ±0.28 | ±0.5 | ppm | 在-20℃~+70℃范围内 |
    | 初始频率精度(出厂时校准) | - | ±0.5 | - | ppm | 25℃下 |

    产品特点和优势


    NT0507B系列具有以下特点和优势:
    - 超高频率温度稳定度:即使在极端温度条件下,也能保持高精度的频率输出。
    - 宽工作温度范围:从-55℃到+95℃,确保在各种环境下的可靠运行。
    - 高性能相位噪声:优异的相位噪声性能,确保信号质量,在无线通信和测试测量领域具有显著优势。
    - 标准封装:采用7.0x5.0mm SMD封装,便于安装和集成。

    应用案例和使用建议


    应用案例
    - 无线通信设备:用于WiMax、LTE、BTS等无线通信系统的时钟同步。
    - 测试和测量设备:适用于需要高精度频率参考的测试仪器。
    使用建议
    1. 保证供电电压稳定:确保输入电压在Vcc±5%范围内,以避免电压波动影响输出精度。
    2. 考虑温度效应:尽管NT0507B系列具有优秀的温度稳定性,但在极端温度环境下仍需注意外部电路的设计。
    3. 合理设计负载电容:根据具体应用选择合适的负载电容值,推荐使用15pF。

    兼容性和支持


    - 兼容性:NT0507B系列具有良好的兼容性,可直接替代同类产品。
    - 技术支持:厂商提供全面的技术支持和售后服务,包括性能测试报告和应用指导。

    常见问题与解决方案


    1. 频率不准
    - 解决方法:检查供电电压是否在允许范围内,确认频率调节范围设置正确。
    2. 输出不稳定
    - 解决方法:排查电路接地和电源滤波,确保供电稳定。

    总结和推荐


    综合评估
    NT0507B系列凭借其超高频率温度稳定度、宽广的工作温度范围以及出色的相位噪声性能,在无线通信和测试测量领域具有显著的竞争优势。此外,其标准封装和良好的兼容性也使其易于集成到各类系统中。
    推荐
    鉴于其卓越的性能和广泛的应用领域,强烈推荐NT0507B系列作为高精度频率参考的首选。无论是研发还是生产,它都是一个值得信赖的选择。

NT0507BH3I287EN10参数

参数
频率 10MHz
频率稳定性 ±0.28ppm
频率容差 -
长*宽*高 7mm*5mm*1.9mm
通用封装 7050
安装方式 贴片安装
应用等级 工业级
零件状态 在售
