首页  >  产品百科  >  540400R

540400R

产品分类: 气动/液压/传动设备
厂牌: WATSON SMITH

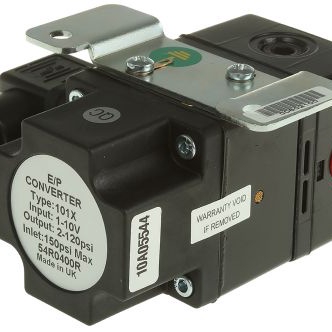

产品描述: Watson Smith 电压压力转换器, 100X、101X系列, 1.75L/min流量, 1 → 10 V输入, NPT 1/4 母螺纹连接
供应商型号: 729486
供应商: 欧时
标准整包数: 1
WATSON SMITH 气动/液压/传动设备 540400R

540400R概述


    产品简介


    100X & 101X系列比例压力控制阀
    100X & 101X系列比例压力控制阀是专为工业压缩空气系统设计的高精度控制装置。它们的主要功能是通过调节输入信号来控制输出压力,广泛应用于自动化控制、气动设备、过程控制等领域。这些阀门不仅具备高精度的压力调节能力,还具有优异的稳定性和可靠性,确保在复杂工况下仍能保持高效运行。

    技术参数


    | 参数 | 值 |

    | 介质 | 干燥无油空气(过滤至5µm) |
    | 输出压力 | 100X: 0.2 ... 1 bar (2.9 ... 14 psi)
    3 ... 15 psi (0.2 ... 1 bar)
    3 ... 27 psi (0.2 ... 1.8 psi)
    101X: 0.14 ... 8 bar (2 ... 116 psi)
    2 ... 120 psi (0.1 ... 8 bar) |
    | 供给压力 | 至少0.7 bar (10 psi) 高于最大要求输出压力,最高5 bar (72 psi) |
    | 流量能力 | > 300 NL/min 正向与溢流流量 |
    | 气体消耗 | 最大1 bar (15 psi): 2.8 NL/min
    最大2 bar (27 psi): 4.0 NL/min |
    | 线性度 | < 0.5% 跨距 |
    | 迟滞 | < 0.5% 跨距 |
    | 响应时间 | <0.35秒 (10%到90%,或90%到10%) 的输出压力,负载10cc (1 bar范围内仪器) |
    | 温度敏感性 | < 0.1% 跨距/°C (-40 ... +85°C) |
    | 供电敏感性 | < 0.075% 跨距输出变化/每%供电压力变化 |
    | 管口尺寸 | 主管口:G 1/4 或 1/4 NPT |
    | 使用温度范围 | 环境/介质温度:-40 ... +85°C (-40 ... +185°F) |
    | IP等级 | 正常操作时为IP65 |
    | 重量 | 1.0 kg |
    | 安装位置 | 表面安装支架提供,可选其他安装方式 |

    产品特点和优势


    100X & 101X系列比例压力控制阀具备多项独特的技术和功能优势:
    - 开放环路控制:确保精确的压力控制。
    - 比例I/P和E/P转换器:实现精准的模拟信号处理。
    - 防爆认证:符合ATEX标准,适用于危险环境。
    - 低振动影响:即使在振动环境中也能稳定工作。
    - 高防护等级:IP65,适用于恶劣环境。
    - 多功能连接选项:包含安装支架和接头,同时提供多种替代输入信号范围和压力范围选择。

    应用案例和使用建议


    应用案例
    100X & 101X系列比例压力控制阀广泛应用于各类工业场合,例如:
    - 自动化控制:如在机器人系统中进行精密压力控制。
    - 气动设备:如气动夹具和气动执行机构中的压力调节。
    - 过程控制:如化学生产过程中的气体压力控制。
    使用建议
    为了确保最佳性能和稳定性,建议在安装前对系统进行全面的检查和调试。具体步骤如下:
    1. 确认气源满足干燥且过滤至5µm的要求。
    2. 按照技术手册正确连接电源和信号线。
    3. 调整零点和跨度,以匹配系统需求。
    4. 在实际应用中定期进行维护和检查,确保设备正常运行。

    兼容性和支持


    100X & 101X系列比例压力控制阀具有广泛的兼容性,适用于各种工业控制系统。厂商提供全面的技术支持和服务,包括安装指导、故障排查和技术培训。用户可以联系IMI NORGREN获取更多支持信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法正常启动 | 检查供电电压和信号线连接是否正确 |
    | 输出压力不准确 | 重新调整零点和跨度,确保设置符合系统需求 |
    | 噪声增加 | 检查气源是否干燥,避免冰形成 |
    | 设备过热 | 确保通风良好,避免长时间过载运行 |
    | 压力响应慢 | 调整内部参数,优化响应速度 |

    总结和推荐


    100X & 101X系列比例压力控制阀凭借其卓越的精度、可靠性和广泛的应用场景,成为工业自动化和过程控制领域的理想选择。其开放环路控制、防爆认证和多种连接选项使得其在复杂环境下依然表现出色。如果您正在寻找一款高性能、高可靠性的压力控制装置,强烈推荐使用100X & 101X系列比例压力控制阀。无论是自动化控制还是气动设备,它都能为您提供卓越的表现。

540400R数据手册

厂牌 PDF简要描述 下载
WATSON SMITH 气动/液压/传动设备 WATSON SMITH 540400R 540400R数据手册
