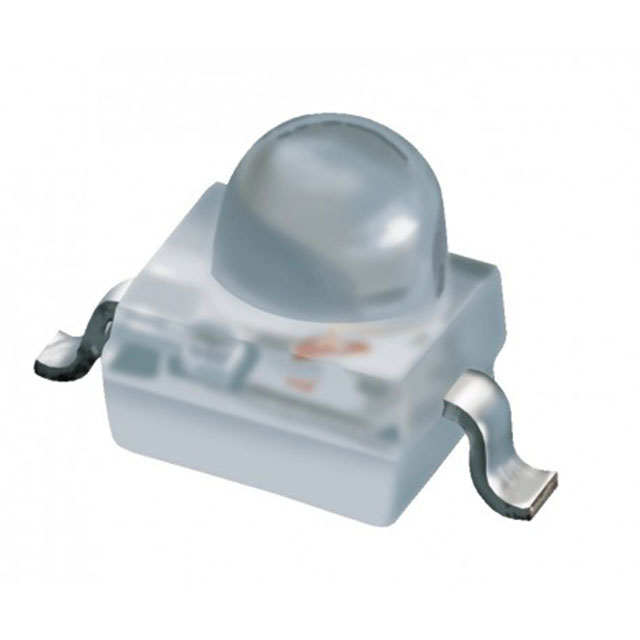

95-21UYC/S530-A3/TR7

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 591nm 25° 2V 20mA 圆形,带圆顶 透明 无色 SMD 贴片安装 2.2mm*2.1mm*2.9mm
供应商型号: 95-21UYC/S530-A3/TR7
供应商: 国内现货
标准整包数: 1000
EVERLIGHT/台湾亿光电子 发光二极管 95-21UYC/S530-A3/TR7

95-21UYC/S530-A3/TR7概述

    95-21UYC/S530-A3/TR7 SMD LED 技术手册

    产品简介


    Everlight公司推出的95-21UYC/S530-A3/TR7型SMD LED是一款专为小型化和自动化生产设计的高亮度黄色LED。其封装尺寸小巧,适用于多种室内应用场合,如指示灯、背光源等。产品具备无铅(Pb-free)和符合RoHS标准的特点,可满足环保要求。

    技术参数


    该LED的主要技术规格如下:
    - 发射材料:AlGaInP
    - 光色:黄光
    - 封装:水清透明树脂
    - 反向电压:5V
    - 正向电流:20mA
    - 峰值正向电流(1/10 @1KHz):60mA
    - 功率消耗:60mW
    - 操作温度范围:-40℃到+85℃
    - 存储温度范围:-40℃到+90℃
    - 静电放电:2000V(HBM)
    - 焊接温度:回流焊接260℃持续10秒;手工焊接350℃持续3秒
    在25℃条件下,光强、视角和波长等电光学特性为:
    - 光强(Iv):典型值714mcd(IF=20mA)
    - 视角(2θ1/2):25°(IF=20mA)
    - 峰值波长(λp):591nm(IF=20mA)
    - 主导波长(λd):589nm(IF=20mA)
    - 光谱辐射带宽(△λ):15nm(IF=20mA)

    产品特点和优势


    95-21UYC/S530-A3/TR7 SMD LED具备以下特点:
    - 小尺寸:相比引脚组件更小,有利于减小板面尺寸,提高空间利用率。
    - 轻量化:适用于微型化应用。
    - 高精度:通过自动化组装机,确保装配精度。
    - 环保特性:无铅且符合RoHS标准,支持REACH法规和卤素自由标准。
    - 卓越的电光学性能:稳定的光输出和良好的色彩一致性。

    应用案例和使用建议


    此款LED广泛应用于:
    - 室内指示灯
    - LCD面板、开关及符号的平面背光
    - 办公设备的指示灯和背光
    - 电池驱动设备的指示灯和背光
    - 音视频设备的指示灯和背光
    - 汽车仪表盘和开关的背光
    - 电信设备(电话和传真)的指示灯和背光
    在使用时需要注意:
    - 过电流保护:必须串联电阻以防止过载。
    - 存储条件:应在包装袋未打开前储存于低温低湿环境中,若超过保质期需进行烘干处理。
    - 焊接条件:使用无铅焊料,焊接温度不得超过规定上限。

    兼容性和支持


    该产品可与多种自动化设备兼容,并且厂家提供了详尽的技术文档和售后服务支持,以帮助客户更好地理解和使用产品。

    常见问题与解决方案


    - 问题一:如何防止过电流损坏?
    解答:使用合适的限流电阻。
    - 问题二:如何正确存储?
    解答:避免接触高温高湿环境,如需长期储存应密封保存。
    - 问题三:如何确保焊接质量?
    解答:遵循正确的焊接温度曲线,不超过规定的焊接次数。

    总结和推荐


    综上所述,95-21UYC/S530-A3/TR7 SMD LED凭借其高可靠性、小尺寸和优越的光电性能,在各种小型化和自动化设备中具有显著的应用价值。我们强烈推荐此款产品用于对空间紧凑性和高效能有要求的应用场景中。

95-21UYC/S530-A3/TR7参数

参数
波长 591nm
测试电流 20mA
显示颜色 无色
视角 25°
透镜类型 透明
Vf-正向电压 2V
透镜形状 圆形,带圆顶
长*宽*高 2.2mm*2.1mm*2.9mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

95-21UYC/S530-A3/TR7数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 95-21UYC/S530-A3/TR7 95-21UYC/S530-A3/TR7数据手册

95-21UYC/S530-A3/TR7封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.2572
3000+ ¥ 0.2422
5000+ ¥ 0.2358
47000+ ¥ 0.2208
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 257.2
