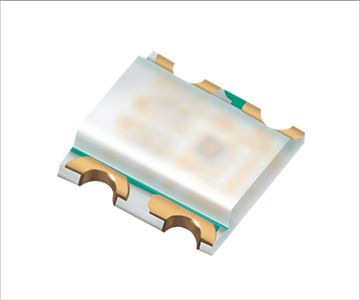

19-226/R6G7C-B02/2T

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: R6:624 ,G7:573 120° 2V(红色)(Typ),2V(黄色-绿色)(Typ) 10mA Red,10mA Yellow-Green 带平顶,矩形 透明 无色,红色,绿色,黄色 贴片安装 1.6mm*1.3mm*500μm
供应商型号: 19-226/R6G7C-B02/2T SMD,1.3X1.6MM
供应商: 国内现货
标准整包数: 2000
EVERLIGHT/台湾亿光电子 发光二极管 19-226/R6G7C-B02/2T

19-226/R6G7C-B02/2T概述

    # Everlight 19-226 SMD LED 技术手册解析

    1. 产品简介


    产品类型及功能
    Everlight 的 19-226 SMD LED 是一款表面贴装型反射式LED产品,具有极小的封装尺寸,适用于多种现代化电子设备。它能够实现紧凑的电路板设计,减少存储空间,同时提升设备的性能密度。此产品分为两种颜色型号:R6(亮红色)和G7(明亮黄绿色),通过不同的芯片材料和树脂颜色实现不同的光谱输出。
    主要应用领域
    1. 电信行业:可用于电话和传真设备中的指示灯及背光源。
    2. LCD背光:用于平板显示器、开关和符号的背光照明。
    3. 通用用途:适用于需要小型化和高密度布局的各类电子产品。

    2. 技术参数


    以下为该LED产品的关键技术和性能指标:
    | 参数 | R6型 | G7型 |
    |
    | 反向电压(VR) | ≤5V | ≤5V |
    | 正向电流(IF) | ≤25mA | ≤25mA |
    | 峰值正向电流(IFP) | ≤60mA | ≤60mA |
    | 功耗(Pd) | ≤60mW | ≤60mW |
    | 工作温度(Topr) | -40~+85℃ | -40~+85℃ |
    | 贮存温度(Tstg) | -40~+90℃ | -40~+90℃ |
    | 光强(Iv) | 22.5~57.0mcd| 7.2~18.0mcd|
    | 观看角度(2θ1/2) | 120° | 120° |
    | 峰值波长(λp) | 632nm | 575nm |
    | 主导波长(λd) | 616~626nm | 567~575nm |
    此外,该产品符合RoHS、REACH和无卤素标准,确保环保合规性。

    3. 产品特点和优势


    独特功能
    - 微型封装:比传统的引脚式组件更小,适合于高度集成的电子设备。
    - 自动化兼容性:支持自动贴片设备操作,如红外线回流焊和蒸汽相回流焊。
    - 环境友好:采用无铅制造工艺,符合环保法规。
    市场竞争力
    由于其超小的尺寸和优异的电气性能,19-226 SMD LED 在电信、显示设备以及其他对空间要求苛刻的应用场景中表现尤为突出。

    4. 应用案例和使用建议


    典型应用场景
    - 智能手机背光:提供精确的颜色匹配和稳定的亮度输出。
    - 家用电器控制面板:作为状态指示灯使用,提升用户体验。
    使用建议
    - 在电路设计时,需合理选择外部限流电阻以避免过流损坏。
    - 注意焊接温度曲线,避免超过两次回流焊接。
    - 避免直接用手接触未保护的LED表面以防污染。

    5. 兼容性和支持


    该产品与主流自动贴片机兼容,并且具备良好的机械强度,可以与其他电子元器件无缝集成。厂商提供了全面的技术支持和服务保障,帮助客户快速解决问题并优化设计。

    6. 常见问题与解决方案


    问题一:LED亮度不均
    原因:批次间光强分布差异导致。
    解决方法:根据BIN代码筛选出特定光强范围的产品进行组装。
    问题二:焊接后出现裂纹
    原因:焊接过程中应力过大造成。
    解决方法:严格控制焊接条件,确保焊接设备功率适中。

    7. 总结和推荐


    综合评估
    19-226 SMD LED凭借其卓越的小型化设计、出色的光学性能以及严格的环境标准,在众多电子设备中展现了强大的适应能力。无论是用于消费类电子产品还是工业控制设备,它都是一项可靠的选择。
    推荐使用
    我们强烈推荐此产品给希望提升产品竞争力的企业用户。然而,对于高可靠性需求领域(如军事航空、医疗设备等),需进一步咨询供应商确认其适用性。

19-226/R6G7C-B02/2T参数

参数
透镜类型 透明
Vf-正向电压 2V(红色)(Typ),2V(黄色-绿色)(Typ)
透镜形状 带平顶,矩形
波长 R6:624 ,G7:573
测试电流 10mA Red,10mA Yellow-Green
显示颜色 无色,红色,绿色,黄色
视角 120°
长*宽*高 1.6mm*1.3mm*500μm
安装方式 贴片安装
包装方式 卷带包装

19-226/R6G7C-B02/2T数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 19-226/R6G7C-B02/2T 19-226/R6G7C-B02/2T数据手册

19-226/R6G7C-B02/2T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.5344
库存: 20000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1068.8
