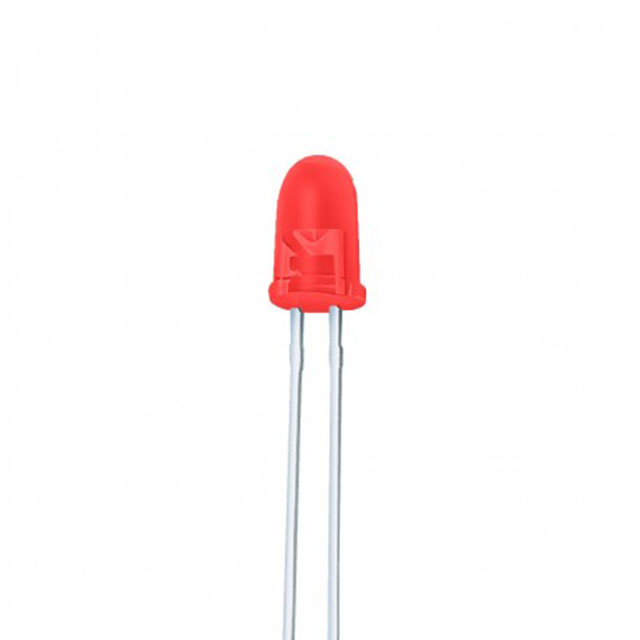

333-2SDRD/S530-A3/TR1-13

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 650nm 30° 2V 20mA 圆形,带圆顶 扩散 红色 标准安装,通孔安装 5.9mm*5.9mm*8.9mm
供应商型号: REB-LEDIND1764
供应商: 海外现货
标准整包数: 2000
EVERLIGHT/台湾亿光电子 发光二极管 333-2SDRD/S530-A3/TR1-13

333-2SDRD/S530-A3/TR1-13概述

    # Everlight 333-2SDRD/S530-A3/TR1-13 技术手册

    产品简介


    Everlight 333-2SDRD/S530-A3/TR1-13 是一款适用于高亮度需求的应用的LED灯。该LED灯提供多种视角选择,适用于各种颜色和强度的需求,广泛应用于电视、显示器、电话和计算机等领域。其可靠性和耐用性使其成为众多设备的理想选择。

    技术参数


    绝对最大额定值
    | 参数 | 符号 | 额定值 | 单位 |
    ||
    | 连续正向电流 | IF | 25 | mA |
    | 峰值正向电流(占空比 1/10 @ 1KHz) | IFP | 60 | mA |
    | 反向电压 | VR | 5 | V |
    | 功耗 | Pd | 60 | mW |
    | 工作温度范围 | Topr | -40 ~ +85 | ℃ |
    | 存储温度范围 | Tstg | -40 ~ +100 | ℃ |
    | 焊接温度 | Tsol | 260 ℃ for 5 sec | ℃ |
    电光特性(Ta=25℃)
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    ||
    | 发光强度 | Iv | 70 | 1100 mcd | IF=20mA |
    | 视角 | 2θ1/2 30 deg | IF=20mA |
    | 峰值波长 | λp 650 nm | IF=20mA |
    | 主导波长 | λd | 632 | 639 | 646 | nm | IF=20mA |
    | 光谱辐射带宽 | Δλ 20 nm | IF=20mA |
    | 正向电压 | VF | 1.6 | 2.0 | 2.6 | V | IF=20mA |
    | 反向电流 | IR 10 | μA | VR=5V |

    产品特点和优势


    1. 多种视角选择:适合不同角度的应用需求。
    2. 可靠性和耐用性:适用于多种环境。
    3. 符合RoHS标准:确保环保和安全。
    4. 低卤素含量:符合欧盟REACH标准。
    5. 高亮度:适合高亮度要求的应用。

    应用案例和使用建议


    应用案例
    该LED灯广泛应用于电视、显示器、电话和计算机等领域。例如,在电视和显示器中,它可以用于指示灯或背景照明,以提高用户体验。
    使用建议
    1. 在焊接过程中,应确保焊点距离LED环氧树脂部分至少3mm。
    2. 在设计应用时,需考虑热管理问题,确保LED周围的温度控制。
    3. 在操作LED时,应避免反向电压,以防损坏。

    兼容性和支持


    该LED灯采用标准的Taping包装,适用于自动化装配过程。厂商提供了详细的安装和维护指南,确保客户能够顺利使用和维护该产品。

    常见问题与解决方案


    1. 问题:如何正确储存LED?
    - 解决办法:应存储在30°C以下和70%RH以下的环境中,最长存储时间为3个月。若需长时间存储,可置于氮气气氛的密封容器中,并加入吸湿材料。
    2. 问题:如何正确焊接LED?
    - 解决办法:焊接温度不得超过260℃,且焊接时间不超过5秒。焊接完成后,LED应保护免受机械冲击直到冷却至室温。

    总结和推荐



    总结


    Everlight 333-2SDRD/S530-A3/TR1-13 LED灯具有高亮度、可靠性强和适用性强的特点。它符合RoHS标准和低卤素含量的要求,特别适合于高亮度应用场合。
    推荐
    鉴于其优异的性能和广泛的适用性,强烈推荐使用这款LED灯。特别是在电视、显示器、电话和计算机等高亮度需求的应用中,其表现尤为出色。

333-2SDRD/S530-A3/TR1-13参数

参数
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带圆顶
波长 650nm
测试电流 20mA
显示颜色 红色
视角 30°
长*宽*高 5.9mm*5.9mm*8.9mm
安装方式 标准安装,通孔安装
零件状态 在售
包装方式 盒装,卷带包装

333-2SDRD/S530-A3/TR1-13数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 333-2SDRD/S530-A3/TR1-13 333-2SDRD/S530-A3/TR1-13数据手册

333-2SDRD/S530-A3/TR1-13封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0509 ¥ 0.4468
4000+ $ 0.0496 ¥ 0.4351
8000+ $ 0.0487 ¥ 0.4274
14000+ $ 0.0468 ¥ 0.41
24000+ $ 0.0444 ¥ 0.3893
库存: 4000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 893.6
