7383/R7C3-ARUB/MS

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 619nm~628nm 30° 2.6V 20mA 圆形 无色不扩散 红色 标准安装,通孔安装 5.8mm*5mm*8.7mm
供应商型号:
供应商:
标准整包数: 0
EVERLIGHT/台湾亿光电子 发光二极管 7383/R7C3-ARUB/MS

7383/R7C3-ARUB/MS概述

    电子元器件产品技术手册:7383/R7C3-ARUB/MS
    本文将详细解析由Everlight Electronics Co., Ltd.生产的型号为7383/R7C3-ARUB/MS的LED产品的技术规格及应用特性。该产品以其高效能、可靠性以及适用于多种场合的应用而备受关注。

    产品简介

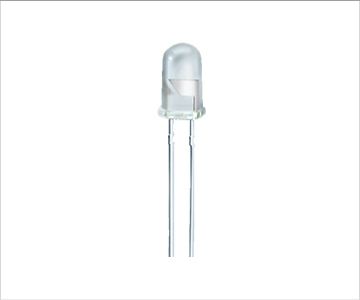

    这款LED灯采用T-1 3/4圆柱形封装,提供多种视角选择,并且可以在卷带式包装中供应。其独特的紫外光(UV)耐受性环氧树脂涂层使得其能够在各种环境下保持良好的性能。该系列特别适用于需要高亮度的应用场景,如彩色图形标牌、消息板、可变信息标志以及商业户外广告等。

    技术参数


    - 绝对最大额定值(Ta=25℃):
    - 正向电流(IF): 50 mA
    - 脉冲正向电流(IFP): 160 mA
    - 工作温度(Topr): -40 ~ +85℃
    - 储存温度(Tstg): -40 ~ +100℃
    - 静电放电(ESD): 2kV
    - 焊接温度(Tsol): 260℃
    - 功耗(Pd): 120 mW
    - 反向电压(VR): 5 V
    - 光电特性(Ta=25℃):
    - 正向电压(VF): 1.8 ~ 2.6 V
    - 发光强度(IV): 4500 ~ 11250 mcd
    - 视角(2θ1/2): 30°
    - 主峰波长(λp): 632 nm
    - 主导波长(λd): 619 ~ 628 nm
    - 光谱辐射带宽(Δλ): 20 nm
    - 反向电流(IR): 10 μA

    产品特点和优势


    1. 流行封装: T-1 3/4圆柱形封装,广受欢迎。
    2. 多样化视角: 提供不同的视角选择,适合不同应用场景。
    3. 可靠的材料和工艺: 采用紫外光(UV)耐受性环氧树脂涂层,确保产品长期稳定可靠。
    4. 高效能发光: 亮度高,适用于对光线要求严格的场景。
    5. 符合RoHS标准: 符合环保要求,无有害物质。

    应用案例和使用建议


    该LED灯具广泛应用于商业广告、公共信息发布、交通指示等领域。例如,在大型商场的显示屏、高速公路的指示牌、以及公交站台的信息牌上都可以见到其身影。使用时需要注意以下几点:
    - 在安装过程中要避免过度弯曲引脚,以免损伤内部结构。
    - 存储时应控制环境温度和湿度,防止产品老化。
    - 焊接时需遵守指定温度和时间限制,防止高温损害。

    兼容性和支持


    - 兼容性: 该产品与市面上主流的LED驱动电路兼容,适合于多种类型的显示和指示系统。
    - 技术支持: Everlight Electronics提供了详尽的技术文档和支持服务,包括在线论坛和技术咨询热线,用户可以方便地获取帮助和信息更新。

    常见问题与解决方案


    - 问题: 引脚在焊接过程中发生损坏。
    - 解决方案: 确保焊接时离环氧树脂球体至少3mm的距离,遵循推荐的焊接条件。

    - 问题: 存储期间产品出现故障。
    - 解决方案: 确保存储温度和湿度不超出推荐范围,建议在氮气环境中密封存储超过3个月的产品。

    总结和推荐


    总体来看,这款LED产品在高亮度、耐用性和可靠性方面表现出色,是商用显示和指示应用的理想选择。其广泛的适用性和简便的安装方法使其在市场上具备较强的竞争力。我们推荐用户在采购此类LED产品时优先考虑这款型号。

7383/R7C3-ARUB/MS参数

参数
测试电流 20mA
显示颜色 红色
视角 30°
透镜类型 无色不扩散
Vf-正向电压 2.6V
透镜形状 圆形
波长 619nm~628nm
长*宽*高 5.8mm*5mm*8.7mm
安装方式 标准安装,通孔安装

7383/R7C3-ARUB/MS数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 7383/R7C3-ARUB/MS 7383/R7C3-ARUB/MS数据手册

7383/R7C3-ARUB/MS封装设计

查看详情并下载
Symbol
Footprint
3D Model
