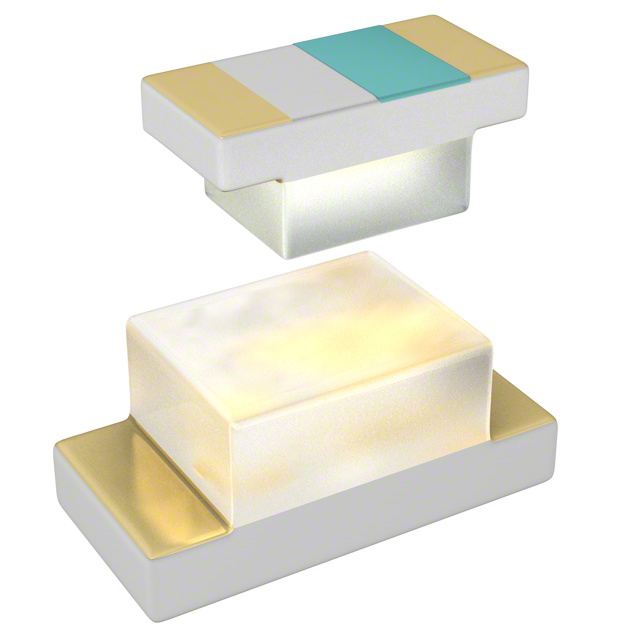

QTLP600C4TR

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 570nm 100° 2.1V 20mA 带平顶,矩形 透明 无色,绿色 0603 标准安装,贴片安装 1.6mm*800μm*800μm
供应商型号: 1080-1399-2-ND
供应商: Digi-Key
标准整包数: 2000
EVERLIGHT/台湾亿光电子 发光二极管 QTLP600C4TR

QTLP600C4TR概述


    产品简介


    QTLP600C系列表面贴装LED灯是一种标准化亮度的微型LED灯珠,适合各种紧凑型电子应用。产品采用0603封装(0.8毫米高度),具有多种颜色选择:红色、绿色、蓝色、黄色以及特殊红色(AlGaAs红)。这种LED芯片的设计符合行业标准的足迹布局,适用于按键背光、键盘背光和液晶屏背光等领域。由于其紧凑尺寸、低轮廓设计和宽广的视角(100°),这些LED特别适合于需要高亮度且空间有限的应用场景。

    技术参数


    尺寸与包装
    - 尺寸:1.6(L) × 0.8(W) × 0.8(H) 毫米
    - 可提供8毫米宽度的带状包装,每卷含2000个单元
    绝对最大额定值
    - 连续正向电流(IF):30 mA
    - 峰值正向电流(IFM):根据具体型号不同,范围为100至180 mA
    - 反向电压(VR):5 V
    - 功率耗散(PD):根据型号不同,范围为72至135 mW
    - 工作温度(TOPR):-40 至 +85 °C
    - 存储温度(TSTG):-40 至 +90 °C
    电气/光学特性
    - 最小发光强度(IV):15 mcd(蓝)
    - 最大发光强度(IV):9 mcd(黄)
    - 典型正向电压(VF):1.9 至 4.5 V(取决于颜色)
    - 波长峰值(λP):430 nm(蓝),565 nm(绿),590 nm(黄),635 nm(红)
    - 主导波长(λD):465 nm(蓝),570 nm(绿),590 nm(黄),630 nm(红)
    - 谱线半宽度(Δλ):20 至 65 nm

    产品特点和优势


    QTLP600C系列LED以其微型化设计著称,能够满足现代电子设备对于小型化和高效能的需求。其防水防潮包装增强了可靠性,适用于恶劣环境下的使用。此外,宽广的视角确保了从多个角度都能获得良好的视觉效果,是背光应用的理想选择。

    应用案例和使用建议


    此系列产品广泛应用于消费电子产品如手机和平板电脑的键盘背光及显示屏背光。为了最大化利用其性能,建议设计师考虑LED与周围组件之间的距离以避免遮挡光线,并确保正确的焊接工艺来保持长期稳定性。

    兼容性和支持


    该LED灯兼容大多数主流PCB制造流程和技术要求,便于集成到现有系统中。Fairchild Semiconductor公司提供了详尽的技术文档和支持服务,帮助客户快速开发新产品。

    常见问题与解决方案


    - 问题一: 灯珠不亮
    - 解决方法: 检查电源连接是否正确,确认额定电流范围内操作。
    - 问题二: 发光效率下降
    - 解决方法: 减少工作电流或改善散热条件。

    总结和推荐


    综上所述,QTLP600C系列LED凭借其卓越的技术指标、广泛的适用性以及可靠的支持服务,在当今市场中占据重要地位。对于寻求高性能背光源解决方案的工程师来说,这是一个值得信赖的选择。因此,我们强烈推荐使用这款产品。

QTLP600C4TR参数

参数
测试电流 20mA
显示颜色 无色,绿色
视角 100°
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 带平顶,矩形
波长 570nm
长*宽*高 1.6mm*800μm*800μm
通用封装 0603
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTLP600C4TR数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 QTLP600C4TR QTLP600C4TR数据手册

QTLP600C4TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
