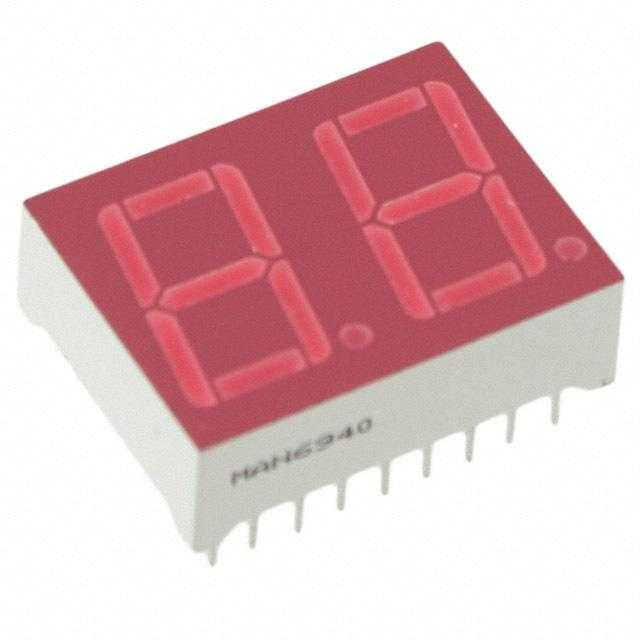

MAN6940

产品分类: LED显示器件
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 2.2mcd 7-Segment 0.56in 红色 8.13mm 14.22mm 14.224mm 14.22mm DIP 通孔安装 25.02mm*19.05mm*19.05mm
供应商型号: 1080-1181-ND
供应商: Digi-Key
标准整包数: 1
EVERLIGHT/台湾亿光电子 LED显示器件 MAN6940

MAN6940概述

    高质量文章:Fairchild七段显示器的技术与应用解析

    产品简介


    Fairchild半导体公司推出的0.560英寸七段显示器是一种高性能的显示模块,适用于多种电子应用领域。七段显示器主要由七个独立的LED(发光二极管)段组成,能够显示数字“0-9”及部分字母字符,广泛应用于工业控制、家用电器、测量仪器以及消费电子产品等领域。这类显示器因其直观且易于读取的特点,成为数字显示领域的基础选择之一。

    技术参数


    以下是根据技术手册提取的主要技术规格:
    | 参数项 | 规格值 |

    | 显示尺寸 | 0.560英寸 |
    | 显示类型 | 七段LED显示 |
    | 工作电压范围 | 3V 至 5V |
    | 每段电流消耗 | 最大30mA |
    | 工作温度范围 | -25℃ 至 +85℃ |
    | 光学性能 | 亮度高,视角广 |
    | 引脚数量 | 8个 |
    该产品的性能可靠,具有宽泛的工作电压范围和良好的环境适应能力,能够在各种条件下保持稳定运行。

    产品特点和优势


    Fairchild的七段显示器具有以下独特功能和优势:
    1. 高亮度和可视性:采用先进的LED技术,确保显示效果清晰明亮,即使在阳光直射的情况下也能轻松辨识。
    2. 节能设计:每个段的最大电流仅为30mA,可有效降低能耗,延长设备使用寿命。
    3. 耐用性强:能够在极端温度环境中稳定工作,适用范围广泛。
    4. 集成化设计:简化电路设计,便于快速部署,减少开发时间和成本。
    这些特点使Fairchild七段显示器在市场上具有较高的竞争力,特别适合需要可靠数字显示的应用场合。

    应用案例和使用建议


    Fairchild七段显示器广泛应用于以下场景:
    1. 工业仪表盘:用于实时显示温度、压力等参数。
    2. 家电控制面板:如微波炉、空调等设备的数字显示屏。
    3. 测量仪器:如万用表、示波器等工具的数据显示模块。
    使用建议:
    - 在设计电路时,需合理分配每段LED的驱动电流,以避免因过流导致的LED损坏。
    - 考虑使用外部电阻来限制电流,特别是在复杂电源系统中。

    兼容性和支持


    Fairchild七段显示器与其他电子元件兼容良好,能够无缝集成到各种主流电路板中。此外,Fairchild半导体提供全面的技术支持和售后服务,确保客户在使用过程中无后顾之忧。

    常见问题与解决方案


    以下是用户可能遇到的常见问题及解决方法:
    1. 问题:显示亮度不足
    - 原因:驱动电流过低或LED老化。
    - 解决方法:检查并调整驱动电流,必要时更换LED模块。
    2. 问题:显示屏闪烁
    - 原因:电源波动或信号干扰。
    - 解决方法:确保电源稳定,添加滤波电容以消除干扰。
    3. 问题:设备无法正常点亮
    - 原因:接线错误或引脚未连接。
    - 解决方法:仔细检查接线,并确保所有引脚正确连接。

    总结和推荐


    综上所述,Fairchild的0.560英寸七段显示器凭借其高亮度、低功耗和宽温工作范围等优点,在工业、商业和消费电子领域具有显著优势。其简单易用的设计和广泛的兼容性使其成为众多项目中不可或缺的一部分。
    推荐结论:强烈推荐使用Fairchild七段显示器,特别是对于需要高可靠性、高稳定性的数字显示需求的应用场景。
    通过本文的技术分析与应用指导,希望帮助读者更好地理解和应用Fairchild七段显示器,助力其在实际项目中发挥最大价值。

MAN6940参数

参数
接口方式 -
显示尺寸 0.56in
显示宽度 8.13mm
触碰模式 -
显示模式 -
视角 -
字符高度 14.22mm
字符宽度 14.224mm
发光强度 2.2mcd
显示高度 14.22mm
显示类型 7-Segment
显示颜色 红色
背光颜色 -
分辨率(pixels) -
控制器类型 -
长*宽*高 25.02mm*19.05mm*19.05mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 管装

MAN6940数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 LED显示器件 EVERLIGHT/台湾亿光电子 MAN6940 MAN6940数据手册

MAN6940封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.3868 ¥ 20.1685
20+ $ 1.5116 ¥ 12.6505
100+ $ 1.2641 ¥ 10.5791
500+ $ 1.0943 ¥ 9.1578
1000+ $ 1.0389 ¥ 8.6943
2000+ $ 0.992 ¥ 8.3017
5000+ $ 0.9408 ¥ 7.8736
10000+ $ 0.909 ¥ 7.6073
库存: 75
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.16
直接购买
