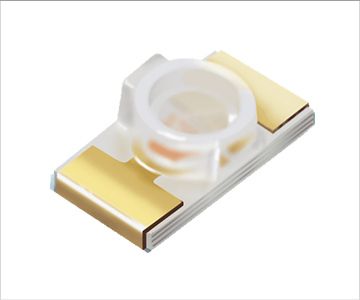

25-21/BHC-AP1Q2RY/2A

产品分类: LED显示器件
厂牌: EVERLIGHT/台湾亿光电子
产品描述: InGaN Blue Light Emitting Diode
供应商型号: 25-21/BHC-AP1Q2RY/2A
供应商: 云汉优选
标准整包数: 2000
EVERLIGHT/台湾亿光电子 LED显示器件 25-21/BHC-AP1Q2RY/2A

25-21/BHC-AP1Q2RY/2A概述


    产品简介


    25-21/BHC-AP1Q2RY/2A SMD LED 是一款专为表面贴装技术(SMT)设计的小型LED。该产品主要功能是用于指示灯和背光,广泛应用于通信设备、LCD显示器、开关及符号标识等领域。其独特之处在于采用无铅材料,符合RoHS标准和欧盟REACH法规,适用于对环保要求较高的应用场景。

    技术参数


    技术规格:
    - 反向电压: 5V
    - 正向电流: 10mA
    - 峰值正向电流 (1/10 @1KHz): 100mA
    - 功率耗散: 40mW
    - 工作温度范围: -40°C ~ +85°C
    - 存储温度范围: -40°C ~ +90°C
    - 静电放电抗扰度 (ESDHBM): 150V
    - 焊接温度:
    - 回流焊: 260°C持续10秒
    - 手工焊接: 350°C持续3秒
    光电特性:
    - 发光强度: 45.0 mcd 至 112 mcd (IF=5mA)
    - 视角: 60°
    - 峰值波长: 468 nm
    - 主波长: 464.5 nm 至 476.5 nm
    - 辐射带宽: 25 nm
    - 正向电压: 2.50V 至 3.10V
    - 反向电流: 50 μA (VR=5V)

    产品特点和优势


    特点:
    - 小巧轻便: 相较于传统引脚式组件,体积更小,重量更轻,适合小型化应用。
    - 高密度封装: 能够实现更高的包装密度,减小电路板尺寸。
    - 环保: 采用无铅材料,符合RoHS、REACH等环保标准。
    - 可靠: 灵敏度高,能承受较大电流变化,具备良好的耐热性能。
    优势:
    - 广泛应用: 可应用于多种场景,如电话、传真设备中的指示灯,以及LCD背光、开关和符号显示。
    - 高可靠性: 通过RoHS认证,适合各类消费电子和工业电子领域。

    应用案例和使用建议


    应用案例:
    - 通信设备: 指示灯和背光源。
    - LCD显示器: 背光源。
    - 家用电器: 开关和符号指示。
    使用建议:
    - 在使用前应检查产品标签上的批次编号、颜色等级等信息。
    - 产品应存储在低温、低湿环境下,避免受潮。
    - 焊接时需严格遵守规定的焊接温度曲线,以防止损坏。
    - 如未在规定时间内使用,建议重新进行烘焙处理。

    兼容性和支持


    - 兼容性: 该产品兼容自动放置设备,适用于红外回流焊和气相回流焊工艺。
    - 支持: 厂商提供详细的技术支持,包括安装指南、焊接条件说明等文档资料。

    常见问题与解决方案


    问题1: 如何保护LED免受过电流损害?
    - 解决方案: 客户需要添加电阻来保护LED,否则微小的电压波动可能导致电流变化过大,从而烧毁LED。
    问题2: 如何存储LED?
    - 解决方案: 不要提前打开防潮袋,使用前需保持存储环境温度不超过30°C,湿度不超过60%RH,并在168小时内使用。

    总结和推荐


    综合评估:
    25-21/BHC-AP1Q2RY/2A SMD LED是一款高性能、环保且可靠的产品,适用于多种消费电子和工业电子领域。其小巧轻便的特点,加上优秀的电气特性和环保属性,使其在市场上具有很强的竞争优势。
    推荐使用:
    综上所述,强烈推荐该产品在各种需要高性能、小型化LED的应用场景中使用。

25-21/BHC-AP1Q2RY/2A参数

参数
显示颜色 -
分辨率(pixels) -
字符高度 -
显示高度 -
显示宽度 -
触碰模式 -
显示模式 -
背光颜色 -
控制器类型 -
接口方式 -
发光强度 -
字符宽度 -
显示尺寸 -
视角 -
显示类型 -
长*宽*高 3.2mm(长度)*1.6mm(宽度)

25-21/BHC-AP1Q2RY/2A数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 LED显示器件 EVERLIGHT/台湾亿光电子 25-21/BHC-AP1Q2RY/2A 25-21/BHC-AP1Q2RY/2A数据手册

25-21/BHC-AP1Q2RY/2A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.1516
10000+ ¥ 0.1493
20000+ ¥ 0.1471
库存: 4000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 303.2
