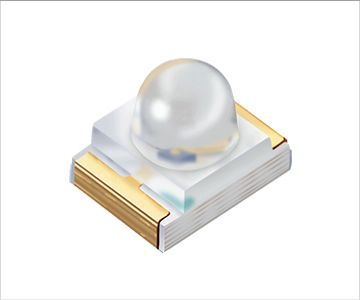

42-21A/BHC-ZV1W2N/1T

产品分类: LED显示器件
厂牌: EVERLIGHT/台湾亿光电子
产品描述:
供应商型号: 638-4221ABHCZV1W2N1T
供应商: Mouser
标准整包数: 1
EVERLIGHT/台湾亿光电子 LED显示器件 42-21A/BHC-ZV1W2N/1T

42-21A/BHC-ZV1W2N/1T概述

    电子元器件产品技术手册

    1. 产品简介


    本技术手册介绍了Everlight公司的SMD(表面贴装器件)42-21A/BHC-ZV1W2N/1T型LED灯。这款LED是一种单色类型的光电器件,广泛应用于各类电子产品中,具有尺寸小、重量轻、可靠性高等优点。
    主要功能:
    - 适用于自动放置设备,易于安装。
    - 兼容红外和蒸汽相回流焊接工艺。
    - 遵循RoHS标准,无铅且环保。
    - 应用于仪表板、开关、通信设备及液晶显示器背光源等领域。
    应用领域:
    - 仪表盘和开关的背光照明。
    - 电话和传真机的指示灯及背光。
    - 液晶显示器、开关和符号的平面背光。
    - 广泛的通用应用。

    2. 技术参数


    以下为该型号LED的技术参数摘要:
    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    | :: | :: | :: | :: | :: | :: | :: |
    | 反向电压 | VR 5 | V
    | 正向电流 | IF 25 | mA
    | 峰值正向电流(1/10@1kHz) | IFP 100 | mA
    | 功耗 | Pd 95 | mW
    | 工作温度范围 | Topr | -40 +85 | ℃
    | 存储温度范围 | Tstg | -40 +90 | ℃
    | 人体模型静电放电耐压 | ESDHBM 150 | V
    电光学特性:
    | 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    | :: | :: | :: | :: | :: | :: | :: |
    | 发光强度 | Iv | 715 1800 | mcd | IF=20mA |
    | 视角 | 2θ1/2 20 | ° | IF=20mA |
    | 峰值波长 | λp 468 | nm | IF=20mA |
    | 主导波长 | λd | 465 475 | nm | IF=20mA |
    | 光谱辐射带宽 | △λ 25 | nm | IF=20mA |
    | 正向电压 | VF | 2.70 3.70 | V | IF=20mA |
    | 反向电流 | IR 50 | μA | VR=5V |

    3. 产品特点和优势


    - 小型化设计: 相比于传统的引脚框架组件,此款LED体积更小,使得电路板尺寸更小,装配密度更高。
    - 轻量化: 适用于需要小型化的应用场合。
    - 环保材料: 无铅、符合RoHS、REACH及无卤素标准,环保且安全。
    - 高可靠性: 符合严格的电气和机械要求,适应恶劣的工作环境。

    4. 应用案例和使用建议


    应用案例:
    - 在汽车仪表盘中作为背光源。
    - 电信设备如电话和传真机的指示灯。
    - LCD显示器、开关及符号的平面背光。
    使用建议:
    - 安装前避免过早开启防潮袋,防止受潮损坏。
    - 焊接时遵循严格的操作流程,确保焊接质量。
    - 避免长时间存储未使用的产品,超过存储期限需进行烘烤处理。

    5. 兼容性和支持


    - 兼容性: 与多种自动放置设备兼容,适用于红外和蒸汽相回流焊接工艺。
    - 技术支持: 若在使用过程中有任何疑问或问题,可联系Everlight客服获得帮助。

    6. 常见问题与解决方案


    | 问题描述 | 解决方法 |
    | :: | :: |
    | 正向电流过大导致烧坏 | 使用保护电阻限制电流 |
    | 静电放电导致损坏 | 确保操作环境接地良好 |
    | 焊接温度过高导致损坏 | 调整焊接参数至推荐温度范围内 |

    7. 总结和推荐


    总结:
    - 42-21A/BHC-ZV1W2N/1T型LED具有优异的尺寸、重量和环境适应性,适合各种精密电子产品应用。
    - 通过详细的技术参数和操作指导,该产品展现了高度可靠性和易用性。
    推荐:
    - 由于其独特的设计和出色的应用性能,强烈推荐此款LED应用于对空间和性能有较高要求的各类电子设备中。

42-21A/BHC-ZV1W2N/1T参数

参数
控制器类型 -
显示高度 -
显示尺寸 -
发光强度 -
视角 -
接口方式 -
字符宽度 -
显示颜色 -
字符高度 -
分辨率(pixels) -
显示宽度 -
触碰模式 -
背光颜色 -
显示模式 -
显示类型 -

42-21A/BHC-ZV1W2N/1T数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 LED显示器件 EVERLIGHT/台湾亿光电子 42-21A/BHC-ZV1W2N/1T 42-21A/BHC-ZV1W2N/1T数据手册

42-21A/BHC-ZV1W2N/1T封装设计

查看详情并下载
Symbol
Footprint
3D Model
