QTLP650D2TR

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 635nm 140° 2V 20mA 带平顶,矩形 扩散 红色 1206 标准安装,贴片安装 3.2mm*1.6mm*1.3mm
供应商型号: 1080-1417-2-ND
供应商: Digi-Key
标准整包数: 2000

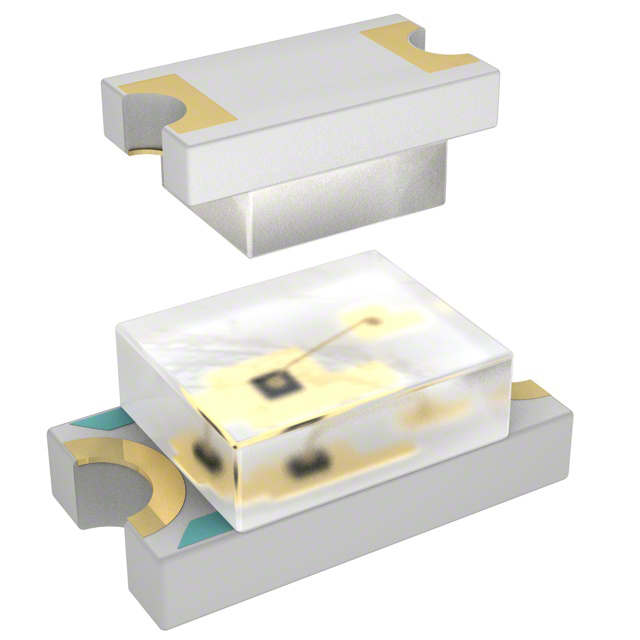

EVERLIGHT/台湾亿光电子 发光二极管 QTLP650D2TR

QTLP650D2TR概述


    产品简介


    QTLP650C/QTLP650D 系列表面贴装 LED 灯
    QTLP650C 和 QTLP650D 系列是一款标准亮度的1206型号表面贴装 LED 灯。这些 LED 主要用于键盘背光、按钮背光和液晶屏背光等领域。由于其低轮廓和宽视角特性,这些 LED 成为了背光应用和面板照明的理想选择。

    技术参数


    尺寸参数
    - 长度:3.2 mm
    - 宽度:1.6 mm
    - 高度:1.1 mm
    绝对最大额定值
    | 参数 | 符号 | 单位 | QTLP650C / QTLP650D |
    ||
    | 连续正向电流 | IF | mA | 30 |
    | 峰值正向电流 | IFM | mA | 160 |
    | 反向电压 | VR | V | 5 |
    | 功率耗散 | PD | mW | 84 |
    | 工作温度范围 | TOPR | °C | -40 至 +85 |
    | 存储温度范围 | TSTG | °C | -40 至 +90 |
    | 焊接时间 | TSOL | °C | 260 (5秒) |
    电气/光学特性
    | 参数 | 符号 | 条件 | QTLP650C / QTLP650D |
    ||
    | 最小发光强度 | IV | mcd | 4 / 3 |
    | 典型发光强度 | IV | mcd | 10 / 8 |
    | 正向电压最大值 | VF | V | 2.8 |
    | 正向电压典型值 | VF | V | 2.0 |
    | 波长峰值 | λP | nm | 635 / 585 / 565 / 660 / 430 |
    | 波长主导值 | λD | nm | 630 / 590 / 570 / 645 / 465 |
    | 谱线半宽度 | ∆λ | nm | 45 / 35 / 30 / 20 / 65 |
    | 观看角度 | 2Θ1/2 | ° | 140 / 160 |

    产品特点和优势


    QTLP650C/QTLP650D 系列具有以下显著特点和优势:
    - 小巧的尺寸:标准 1206 封装,长 3.2 mm,宽 1.6 mm,高 1.1 mm,适合狭小空间的应用。
    - 宽视角:可选的 140°(QTLP650C)或 160°(QTLP650D),确保多方位清晰可见。
    - 防水设计:具备防潮包装,适用于多种环境条件。
    - 多样化颜色:提供红色、黄色、绿色和蓝色等多种颜色选择,满足不同应用场景的需求。
    - 高可靠性:通过严格测试,确保在高温、低温和湿度等苛刻环境下稳定运行。

    应用案例和使用建议


    应用案例
    - 键盘背光:QTLP650C/QTLP650D 系列广泛应用于键盘背光,确保用户在夜间或光线不足的环境中能够清晰地看到按键。
    - 按钮背光:在一些电子设备中,如遥控器、汽车仪表盘等,这些 LED 能够为按钮提供明亮而均匀的背光。
    - 液晶屏背光:作为液晶显示器的背光源,提供足够的亮度和均匀性,增强用户体验。
    使用建议
    - 焊接温度控制:焊接过程中应严格控制焊接时间和温度,以避免过热损坏。
    - 防潮保护:在存储和运输过程中,应注意防潮,避免湿气影响产品性能。
    - 合理布线:在电路板设计时,应充分考虑 LED 的摆放位置,确保光照效果和散热良好。

    兼容性和支持


    - 兼容性:QTLP650C/QTLP650D 系列与其他标准封装的电子元件具有良好的兼容性,方便集成到各种电路板设计中。
    - 支持:Fairchild Semiconductor 提供详细的技术文档和在线支持,帮助用户解决在应用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED 发光强度不足 | 检查正向电流设置,确保符合制造商要求。 |
    | LED 发热严重 | 确保电路板设计良好散热,减少功耗。 |
    | LED 出现闪烁现象 | 检查电源供应稳定性,确保电压稳定。 |
    | LED 在极端温度下表现不佳 | 确保电路板设计符合极端环境要求。 |

    总结和推荐


    综上所述,QTLP650C/QTLP650D 系列表面贴装 LED 灯凭借其紧凑的设计、宽广的视角和可靠的工作性能,成为许多应用场景中的理想选择。无论是在键盘背光、按钮背光还是液晶屏背光中,它们都能提供出色的照明效果和用户体验。结合其多样化的颜色选项和良好的防水性能,这些 LED 无疑将为电子产品设计师带来更多的设计自由度。因此,强烈推荐在相关项目中使用这些高性能的表面贴装 LED 灯。

QTLP650D2TR参数

参数
显示颜色 红色
视角 140°
透镜类型 扩散
Vf-正向电压 2V
透镜形状 带平顶,矩形
波长 635nm
测试电流 20mA
长*宽*高 3.2mm*1.6mm*1.3mm
通用封装 1206
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTLP650D2TR数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 QTLP650D2TR QTLP650D2TR数据手册

QTLP650D2TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1259 ¥ 1.054
4000+ $ 0.1179 ¥ 0.9869
6000+ $ 0.1138 ¥ 0.9523
10000+ $ 0.1091 ¥ 0.9134
14000+ $ 0.1064 ¥ 0.8902
20000+ $ 0.1037 ¥ 0.8676
50000+ $ 0.0977 ¥ 0.8175
100000+ $ 0.094 ¥ 0.7864
库存: 10000
起订量: 2000 增量: 1
