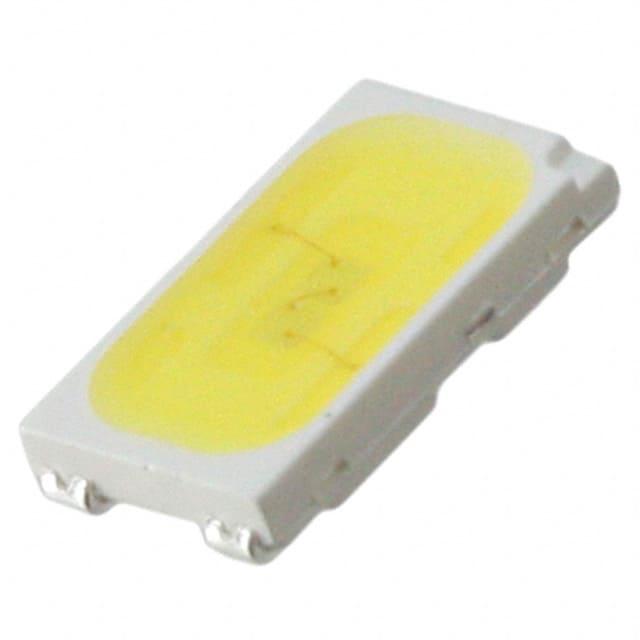

62-227B/LK2C-N5757P3P4S2Z6/2T

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 5.7μm(K) 120° 6.4V 60mA 矩形 透明 冷色 SMD 贴片安装 5.6mm*3mm*1mm
供应商型号: 62-227B/LK2C-N5757P3P4S2Z6/2T SMD,3X5.6MM
供应商: 期货订购
标准整包数: 1000
EVERLIGHT/台湾亿光电子 发光二极管 62-227B/LK2C-N5757P3P4S2Z6/2T

62-227B/LK2C-N5757P3P4S2Z6/2T概述

    高亮度顶部视角LED产品技术手册分析

    1. 产品简介


    62-227B/XK2C-N系列产品是一款由Everlight Electronics公司生产的高亮度顶部视角白光LED。此产品的主要特点包括宽广的视场角(120度)、高发光效率以及适应多种色温需求(如冷白、中性白、暖白等)。这些LED因其卓越的性能和广泛的应用领域,被广泛应用于装饰照明、娱乐照明、光管应用以及办公及家用设备中的指示灯和背光。
    产品类型:顶部视角LED
    主要功能:提供高亮度的白光输出
    应用领域:装饰与娱乐照明、光管应用、办公及家用设备指示灯和背光等。

    2. 技术参数


    以下为产品的关键性能参数和技术规格:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
    |
    | 反向电压 10 | V
    | 正向电流 100 | mA
    | 峰值正向电流(1/10脉冲) 300 | mA
    | 功耗 350 | mW
    | 色彩再现指数(CRI) | 60 | 70 | 90 允许波动±2 |
    | 视场角 120 °
    注:LED芯片采用InGaN材料,冷白、中性白、暖白等不同颜色可通过树脂颜色调整。
    工作温度范围:-40℃至+85℃(运行温度),-40℃至+90℃(存储温度)。

    3. 产品特点和优势


    高亮度与高可靠性:
    - 提供高达45流明的光通量,适合需要高亮度的应用场景。
    - 具备高电流承载能力,保证长时间稳定工作。
    广泛适用性:
    - 通过蓝色芯片与特殊荧光粉的结合,实现宽泛的色温选择,满足不同市场需求。
    - 超高的色彩还原指数(最高达90)使其成为要求较高色彩表现力的环境的理想选择。
    环保与安全设计:
    - 符合RoHS标准且无铅化设计,确保对环境友好。
    - 热沉电隔离设计提高产品安全性并简化系统设计。

    4. 应用案例和使用建议


    典型应用案例:
    - 装饰照明:室内和户外的节日照明、背景灯光。
    - 光管应用:作为光导纤维光源。
    - 办公设备:如打印机、复印机等仪表盘背光及指示灯。
    使用建议:
    - 在使用前避免提前打开防潮袋,存储环境需控制在30℃以下且湿度不超过60%RH。
    - 使用过程中注意防静电保护,避免过流导致损坏。
    - 焊接时遵循推荐温度曲线,确保不超过260℃且持续时间不超过10秒。

    5. 兼容性和支持


    兼容性:
    62-227B系列LED能够很好地与现有电子电路和其他元器件集成,适应多种PCB布局设计。
    支持服务:
    Everlight提供详尽的技术文档和完善的售后支持,帮助客户解决实际使用中的各种问题。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | LED亮度不足 | 检查正向电流是否符合额定值,检查焊点质量。 |
    | 产品存储后失效 | 进行烘焙处理,建议60±5℃烘烤24小时。 |
    | 焊接后光路偏移 | 检查焊接条件,确认温度分布均匀性。 |

    7. 总结和推荐


    综合评价:
    Everlight的62-227B/XK2C-N系列LED以其高亮度、高可靠性和宽色温选择脱颖而出。特别是在装饰照明和背光应用中表现出色,非常适合对性能要求较高的用户。
    推荐使用:
    基于其出色的性能指标和广泛应用场景的支持,强烈推荐这一系列LED用于高端照明项目中。此外,厂家提供了丰富的技术资源和售后保障,进一步增强了产品的市场竞争力。
    最终评分:★★★★★(满分五星)

62-227B/LK2C-N5757P3P4S2Z6/2T参数

参数
透镜类型 透明
Vf-正向电压 6.4V
透镜形状 矩形
波长 5.7μm(K)
测试电流 60mA
显示颜色 冷色
视角 120°
长*宽*高 5.6mm*3mm*1mm
通用封装 SMD
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

62-227B/LK2C-N5757P3P4S2Z6/2T数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 62-227B/LK2C-N5757P3P4S2Z6/2T 62-227B/LK2C-N5757P3P4S2Z6/2T数据手册

62-227B/LK2C-N5757P3P4S2Z6/2T封装设计

查看详情并下载
Symbol
Footprint
3D Model
