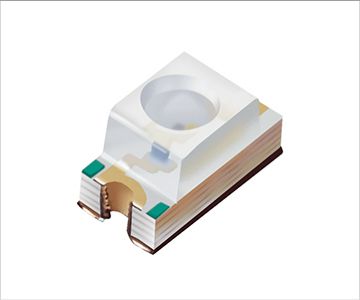

11-21/R6C-AR2S2B/2T

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 624nm 60° 2.05V 20mA 圆形,带圆顶 透明 无色,红色 1206 贴片安装 3mm*1.5mm*1.7mm
供应商型号: 11-21/R6C-AR2S2B/2T 1206
供应商: 国内现货
标准整包数: 2000
EVERLIGHT/台湾亿光电子 发光二极管 11-21/R6C-AR2S2B/2T

11-21/R6C-AR2S2B/2T概述

    # 电子元器件技术手册:11-21/R6C-AR2S2B/2T SMD LED

    产品简介


    11-21/R6C-AR2S2B/2T SMD LED 是一款基于表面贴装技术(SMD)的高亮度红光LED,专为现代电子设备设计。该产品以其紧凑的尺寸和卓越的光学性能而闻名,适用于多种小型化应用场合。它采用了先进的AlGaInP芯片材料,能提供鲜艳的红色发光效果,适用于背光、指示灯及标志显示等领域。
    主要功能:
    - 提供单色红色光源,适用于高清晰度显示需求。
    - 具备高集成度,支持自动贴片机装配。
    应用领域:
    - 车载仪表盘及开关的背光照明。
    - 电话和传真设备中的状态指示灯及背光。
    - LCD屏幕的平铺背光。
    - 各类通用指示与装饰用途。

    技术参数


    以下是11-21/R6C-AR2S2B/2T SMD LED的关键技术规格:
    | 参数 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |

    | 正向电流 | - | 20 | 25 | mA |
    | 反向电压 | - | - | 5 | V |
    | 峰值正向电流 | - | - | 60 | mA |
    | 视角 | - | 60 | - | ° |
    | 主波长 | - | 632 | - | nm |
    | 灯头角度 | - | 60 | - | ° |
    | 正向电压 | 1.75 | 2.05 | 2.35 | V |
    | 辐射光谱带宽 | - | 20 | - | nm |
    - 环境温度范围:工作温度-40℃至+85℃,存储温度-40℃至+90℃。
    - 表面贴装耐焊接温度:回流焊接≤260℃,持续时间≤10秒;手工焊接≤350℃,持续时间≤3秒。

    产品特点和优势


    11-21/R6C-AR2S2B/2T SMD LED 的显著特点包括:
    1. 超小型设计:比传统引脚式LED体积更小,便于实现高密度布局,适合空间有限的应用场合。
    2. 高效节能:低功耗设计确保长时间运行的可靠性。
    3. 绿色环保:无铅、RoHS合规,符合欧盟REACH法规。
    4. 高精度光输出:严格的分档机制保证了产品的一致性。
    5. 兼容性强:可兼容红外回流焊和蒸汽相回流焊工艺。
    这些特性使得该产品在市场上具有较强的竞争力,尤其是在需要紧凑结构和高性能表现的场合。

    应用案例和使用建议


    应用案例
    1. 车载仪表盘:用于显示速度、油耗等信息的背景照明。
    2. 通信设备:作为电话、传真设备的状态指示灯。
    3. LCD背光:提供均匀的红色背光,增强用户体验。
    使用建议
    - 在电路设计时需添加限流电阻以保护LED,避免因电流波动导致烧毁。
    - 贴装过程中应注意控制焊接温度与时间,避免热损伤。
    - 长期未使用的LED应存放在干燥环境中,若超过一年需进行烘烤处理。

    兼容性和支持


    11-21/R6C-AR2S2B/2T SMD LED 与多种主流自动化生产设备兼容,且易于与其他电子元件集成。制造商Everlight提供了详尽的技术支持和售后服务,包括样品申请、技术支持热线及维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电流过大导致LED损坏 | 安装合适阻值的限流电阻。 |
    | 焊接后出现气泡现象 | 按照规范执行回流焊工艺并调整预热曲线。 |
    | 存储期间出现性能下降 | 检查存储条件是否符合标准并及时更换吸湿剂。|

    总结和推荐


    11-21/R6C-AR2S2B/2T SMD LED 是一款性能优异的红光LED产品,特别适合于对空间要求严格和追求高性能的应用场景。它的紧凑设计、高可靠性和环保特性使其成为现代电子产品不可或缺的一部分。如果您正在寻找一款兼具质量和成本效益的LED解决方案,此产品是您的理想选择。
    综上所述,我们强烈推荐此产品给所有需要高效、可靠的LED光源的应用开发者。

11-21/R6C-AR2S2B/2T参数

参数
视角 60°
透镜类型 透明
Vf-正向电压 2.05V
透镜形状 圆形,带圆顶
波长 624nm
测试电流 20mA
显示颜色 无色,红色
长*宽*高 3mm*1.5mm*1.7mm
通用封装 1206
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

11-21/R6C-AR2S2B/2T数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 11-21/R6C-AR2S2B/2T 11-21/R6C-AR2S2B/2T数据手册
