PT91-21B

产品分类: 光纤收发器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 940nm SMD 通孔安装
供应商型号: PT91-21B
供应商: 国内现货
标准整包数: 1000
EVERLIGHT/台湾亿光电子 光纤收发器 PT91-21B

PT91-21B概述

    电子元器件技术手册:PT91-21B 1.9mm 圆形超小型轴向光电晶体管

    1. 产品简介

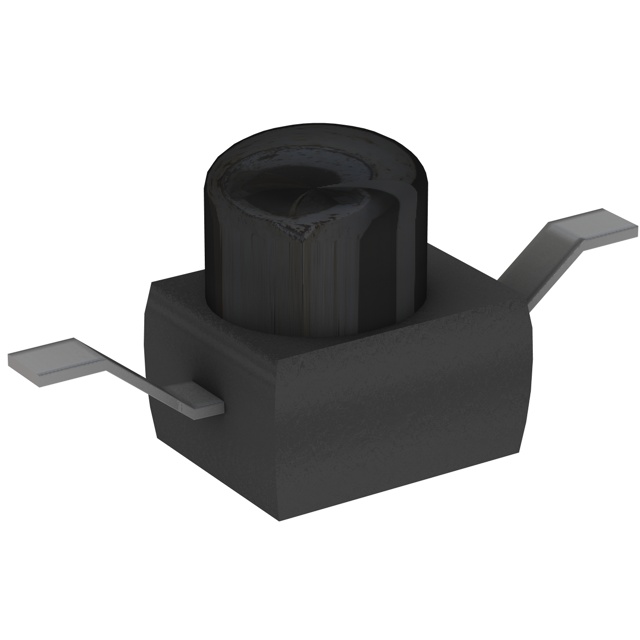

    PT91-21B 是一种封装在黑色透明环氧树脂中的1.9mm圆形超小型表面贴装(SMD)光电晶体管,顶部有一个球形视窗透镜。该器件与红外发光二极管的光谱相匹配,适用于各种需要高灵敏度和快速响应时间的应用。
    产品类型:光电晶体管
    主要功能:用于红外系统中的信号转换和放大
    应用领域:微型开关、计数器和分拣机、位置传感器、红外应用系统

    2. 技术参数


    绝对最大额定值(Ta=25℃):
    - 集电极-发射极电压(VCEO): 30 V
    - 发射极-集电极电压(VECO): 5 V
    - 集电极电流(IC): 20 mA
    - 工作温度(Topr): -25 ~ +85 ℃
    - 存储温度(Tstg): -40 ~ +85 ℃
    - 焊接温度(Tsol): 260 ℃(焊接时间≤5秒)
    光电特性(Ta=25℃):
    - 光谱带宽范围(λ0.5): 730 nm - 1100 nm
    - 峰值灵敏度波长(λP): 940 nm
    - 集电极-发射极击穿电压(BVCEO): 30 V
    - 发射极-集电极击穿电压(BVECO): 5 V
    - 集电极饱和电压(VCE(sat)): ≤0.4 V
    - 暗电流(ICEO): ≤100 nA
    - 开启状态集电极电流(IC(ON)): 1.0 ~ 3.0 mA

    3. 产品特点和优势


    - 快速响应时间:适合高速信号处理
    - 高光敏感度:可在弱光条件下提供良好的信号转换效果
    - 小结电容:减少了寄生效应,提高了电路的稳定性和可靠性
    - 红外兼容:与红外系统完全兼容,适用于多种红外应用
    - 无铅且符合RoHS标准:环保且对人体安全

    4. 应用案例和使用建议


    应用场景:
    - 微型开关:在某些自动化设备中作为信号检测器
    - 计数器和分拣机:用于物品计数和分类
    - 位置传感器:用于精确测量位置变化
    - 红外应用系统:如遥控器、安防系统等
    使用建议:
    - 在安装前确保光电晶体管在干燥环境下保存,并遵循存储条件。
    - 使用焊接铁时,确保焊接温度不超过350℃,每次焊接时间不超过3秒。
    - 维修时要小心,避免对光电晶体管造成损坏。如有必要,使用双头焊铁进行焊接。

    5. 兼容性和支持


    PT91-21B 与红外系统和大多数红外应用设备兼容。EVERLIGHT公司提供了详细的使用说明和技术支持,以帮助客户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题:长时间暴露于潮湿环境中导致损坏。
    - 解决办法:严格按照存储条件存放,并在使用前进行烘焙处理。
    - 问题:焊接过程中集电极电流过大导致烧坏。
    - 解决办法:在焊接时串联电阻以保护集电极电流。

    7. 总结和推荐


    综上所述,PT91-21B 1.9mm 圆形超小型轴向光电晶体管在快速响应、高光敏感度和低结电容方面表现优异。它适用于多种红外应用,且环保安全。根据其技术和特性,强烈推荐在需要高精度和可靠性的应用场景中使用该产品。

PT91-21B参数

参数
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
光纤类型 -
波长 940nm
连接类型 -
最大传输距离 -
通用封装 SMD
安装方式 通孔安装
零件状态 在售
包装方式 散装

PT91-21B数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光纤收发器 EVERLIGHT/台湾亿光电子 PT91-21B PT91-21B数据手册

PT91-21B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.396
3000+ ¥ 0.3729
5000+ ¥ 0.363
31000+ ¥ 0.3399
库存: 1000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 396
直接购买
加入购物车
