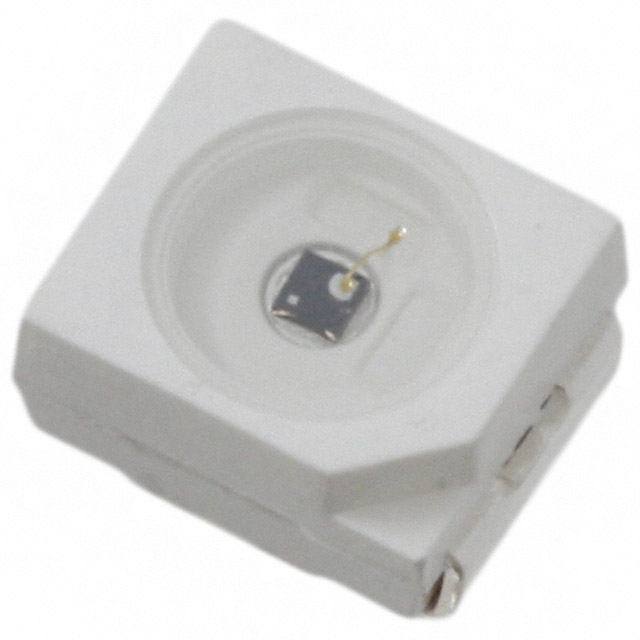

PT67-21C/L41/TR8

产品分类: 光纤收发器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 940nm SMD 贴片安装
供应商型号: 14M-PT67-21C/L41/TR8 SMD
供应商: 云汉优选
标准整包数: 2000
EVERLIGHT/台湾亿光电子 光纤收发器 PT67-21C/L41/TR8

PT67-21C/L41/TR8概述

    PT67-21C/L41/TR8 光电晶体管技术手册

    产品简介


    PT67-21C/L41/TR8 是一款高速硅基 NPN 外延平面光电晶体管,采用紧凑的表面贴装封装。这种光电晶体管适用于自动装配设备,并能承受红外回流焊、汽相回流焊和波峰焊接工艺。它广泛应用于微型开关、计数器、分拣机、位置传感器、红外应用系统及编码器等领域。

    技术参数


    - 绝对最大额定值
    - 集电极-发射极电压 (VCEO): 30 V
    - 发射极-集电极电压 (VECO): 5 V
    - 集电极电流 (IC): 20 mA
    - 工作温度范围 (Topr): -25°C 至 +85°C
    - 存储温度范围 (Tstg): -40°C 至 +85°C
    - 焊接温度 (Tsol): 260°C
    - 25°C自由空气下功耗 (Pc): 75 mW
    - 光电特性(Ta=25°C)
    - 光谱带宽半高宽 (λ0.5): 400 nm 至 1100 nm
    - 峰值灵敏度波长 (λP): 940 nm
    - 集电极-发射极击穿电压 (BVCEO): 30 V (IC=100μA)
    - 发射极-集电极击穿电压 (BVECO): 5 V (IE=100μA)
    - 集电极饱和电压 (VCE(sat)): 0.4 V (IC=1mA, Ee=1mW/cm²)
    - 集电极暗电流 (ICEO): 100 nA (VCE=20V, Ee=0mW/cm²)
    - 开态集电极电流 (IC(ON)): 0.3 mA 至 1.0 mA (VCE=5V, Ee=1mW/cm²)
    - 电气特性
    - 视角 (2θ1/2): 135° (VF = 5V)
    - 上升时间 (tr): 15 μS (VCE=5V, IC=1mA)
    - 下降时间 (tf): 15 μS (RL=1000Ω)

    产品特点和优势


    PT67-21C/L41/TR8 具备以下几个独特功能和优势:
    - 快速响应时间:适合需要高速信号处理的应用。
    - 高光敏度:能够高效地检测微弱光线。
    - 小结电容:有助于提高电路的频率响应性能。
    - 兼容多种焊接工艺:方便在不同生产环境下进行安装。
    - 无铅且符合 RoHS 标准:环保且对人体安全。

    应用案例和使用建议


    应用案例:
    - 微型开关:用于需要紧凑设计的场合。
    - 位置传感器:监测机械装置的位置变化。
    - 红外应用系统:适用于需要远距离传输信号的场景。
    使用建议:
    - 环境控制:确保操作环境温度和湿度处于适宜范围,避免长时间暴露于高温或潮湿环境中。
    - 焊接注意事项:遵循制造商推荐的焊接条件,避免过度焊接导致损坏。

    兼容性和支持


    PT67-21C/L41/TR8 光电晶体管具有良好的兼容性,可以与多种自动化装配设备配合使用。制造商提供详细的使用说明和技术支持,以确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题 1:集电极电流过大导致烧坏。
    - 解决方案:在电路中增加限流电阻以保护光电晶体管。

    - 问题 2:存储过程中湿度超标。
    - 解决方案:保持在规定条件下存储,及时使用或采取防潮措施。

    总结和推荐


    PT67-21C/L41/TR8 是一款高性能的光电晶体管,具备快速响应、高光敏度和小结电容等优点。它适用于多种工业和消费电子产品,尤其是在需要高精度信号处理的应用中表现尤为出色。鉴于其优良的性能和广泛的应用范围,我们强烈推荐使用此款光电晶体管。

PT67-21C/L41/TR8参数

参数
光纤类型 -
波长 940nm
连接类型 -
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

PT67-21C/L41/TR8数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光纤收发器 EVERLIGHT/台湾亿光电子 PT67-21C/L41/TR8 PT67-21C/L41/TR8数据手册
