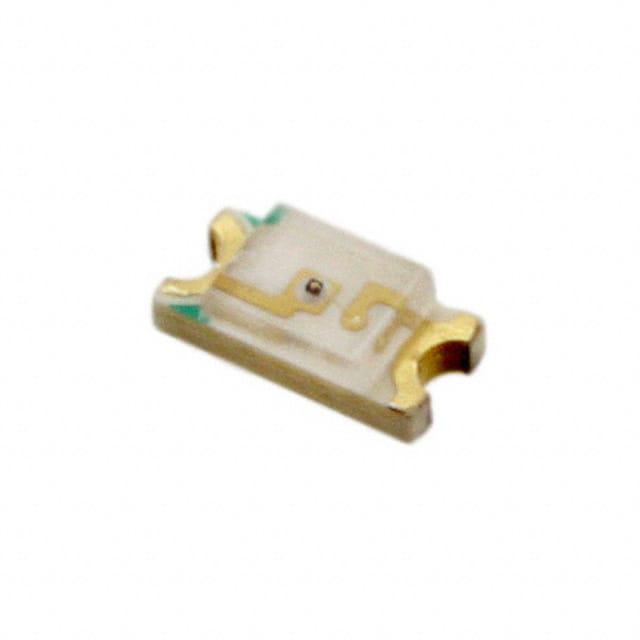

QTLP650D3TR

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 590nm 140° 2V 20mA 带平顶,矩形 扩散 黄色 1206 标准安装,贴片安装 3.2mm*1.6mm*1.3mm
供应商型号: 1080-1418-2-ND
供应商: Digi-Key
标准整包数: 2000
EVERLIGHT/台湾亿光电子 发光二极管 QTLP650D3TR

QTLP650D3TR概述


    产品简介


    QTLP650C/QTLP650D系列表面贴装LED灯
    这些表面贴装LED灯设计用于满足行业标准的安装尺寸。其低轮廓和宽视角使其成为背光应用和面板照明的理想选择。该系列产品包括红色(AlGaAs)、黄色、绿色和蓝色等不同颜色,适用于多种应用场合。

    技术参数


    - 基本电气特性:
    - 连续正向电流(IF): 最大30mA
    - 峰值正向电流(IFM): 最大160mA (对于-2、-3、-4和-B) 或 180mA (对于-7)
    - 反向电压(VR): 最大5V
    - 功率耗散(PD): 最大72mW到135mW不等(根据型号)
    - 工作温度范围(TOPR): -40°C 至 +85°C
    - 存储温度范围(TSTG): -40°C 至 +90°C
    - 光学特性:
    - 最小发光强度(IV): 3mcd到10mcd
    - 最大正向电压(VF): 2.8V 到 4.5V
    - 波长(λP): 430nm(蓝色)到 660nm(红色)
    - 半峰全宽(Δλ): 20nm(绿色)到 65nm(蓝色)
    - 视场角(2Θ1/2): 140°到160°

    产品特点和优势


    - 小巧封装: 尺寸仅为3.2mm x 1.6mm x 1.1mm,适合紧凑型电路板设计。
    - 宽视场角: 140°或160°,使得光线分布更加均匀。
    - 清晰透镜与扩散透镜: 清晰透镜版本(QTLP650C)适合需要高光效的应用,而扩散透镜版本(QTLP650D)则适用于对光散射要求高的应用。
    - 防水防潮: 防潮包装有助于延长产品寿命。

    应用案例和使用建议


    - 按键背光: 用于手机、遥控器等电子设备的按键背光,提升夜间操作体验。
    - LCD背光: 为液晶显示器提供均匀的光源,提升显示效果。
    - 环境指示: 用于智能家居设备、路由器等设备的状态指示。
    使用建议:
    - 在使用过程中注意正负极连接,确保正确的方向,以避免损坏。
    - 确保适当的散热措施,特别是在高亮度环境下使用时,以防止过热。
    - 考虑使用透明粘合剂固定,增强机械稳定性,减少因振动引起的损坏。

    兼容性和支持


    该产品采用标准的表面贴装工艺,可以轻松集成到现有电路设计中。Fairchild Semiconductor提供了详细的电气特性和封装规格文档,便于集成设计。同时,技术支持团队提供必要的技术指导和支持,确保产品顺利投产。

    常见问题与解决方案


    - 问题1: LED灯无法正常点亮
    - 解决方案: 检查正负极连接是否正确,确认电流和电压是否符合要求。

    - 问题2: 发光强度不足
    - 解决方案: 检查驱动电流是否足够,适当增加电流并确保良好的散热。

    - 问题3: 颜色偏差
    - 解决方案: 确认光源位置及周围环境因素的影响,调整安装角度或位置。

    总结和推荐


    综上所述,Fairchild Semiconductor的QTLP650C/QTLP650D系列表面贴装LED灯凭借其优秀的光学特性、广泛的工作温度范围以及多样化的颜色选择,非常适合用于各种背光和照明应用。其卓越的性能、稳定可靠的设计以及完善的技术支持体系,使其在市场上具备很强的竞争力。强烈推荐该系列产品应用于需要高亮度、良好光散射和耐用性的各种应用场景。

QTLP650D3TR参数

参数
透镜形状 带平顶,矩形
波长 590nm
测试电流 20mA
显示颜色 黄色
视角 140°
透镜类型 扩散
Vf-正向电压 2V
长*宽*高 3.2mm*1.6mm*1.3mm
通用封装 1206
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTLP650D3TR数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 QTLP650D3TR QTLP650D3TR数据手册

QTLP650D3TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1058 ¥ 0.8853
4000+ $ 0.0988 ¥ 0.827
6000+ $ 0.0952 ¥ 0.797
10000+ $ 0.0912 ¥ 0.7631
14000+ $ 0.0888 ¥ 0.7429
20000+ $ 0.0864 ¥ 0.7232
50000+ $ 0.0812 ¥ 0.6797
100000+ $ 0.078 ¥ 0.6526
库存: 16000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 1770.6
