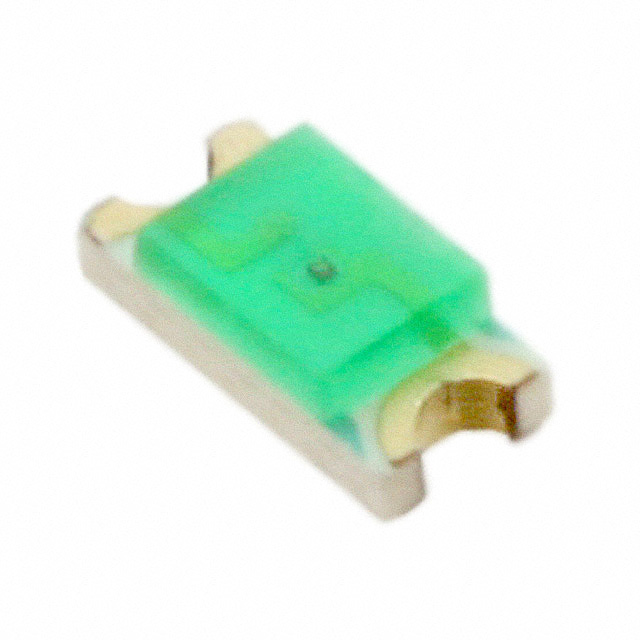

QTLP650D4TR

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 570nm 140° 2.1V 20mA 带平顶,矩形 散射,有色 绿色 1206 标准安装,贴片安装 3.2mm*1.6mm*1.3mm
供应商型号: S-QTLP650D4TR
供应商: Future
标准整包数: 2000
EVERLIGHT/台湾亿光电子 发光二极管 QTLP650D4TR

QTLP650D4TR概述


    产品简介


    Fairchild Semiconductor 的表面贴装 LED 灯(QTLP650C/QTLP650D 系列) 是一款标准亮度的 1206 尺寸表面贴装 LED,具有多种颜色选择,包括红色(AlGaAs)、黄色、绿色、蓝色以及暖色(Her)。这些 LED 专为行业标准封装设计,适合广泛的应用场景,如键盘背光、按钮背光和液晶显示屏背光等。凭借其紧凑的尺寸和宽广的视角,该系列产品成为背光和面板照明的理想选择。

    技术参数


    以下是 QTLP650C/QTLP650D 系列 LED 的技术规格和性能参数:
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 连续正向电流 | IF | 30 | mA |
    | 峰值正向电流 | IFM | 160 / 160 / 160 / 180 / 100 | mA |
    | 反向电压 | VR | 5 | V |
    | 功耗 | PD | 84 / 84 / 84 / 72 / 135 | mW |
    | 工作温度范围 | TOPR | -40 至 +85 | °C |
    | 存储温度范围 | TSTG | -40 至 +90 | °C |
    | 峰值波长 | λP | 635 / 585 / 565 / 660 / 430 | nm |
    | 主导波长 | λD | 630 / 590 / 570 / 645 / 465 | nm |
    | 半宽度 | ∆λ | 45 / 35 / 30 / 20 / 65 | nm |
    | 发光强度(最小值)| IV | 4 / 3 / 6 / 10 / - | mcd |
    | 正向电压(最大值)| VF | 2.8 / 2.8 / 2.8 / 2.4 / 4.5 | V |
    | 视场角 | 2Θ1/2 | 140° / 160° | 度 |
    此外,该系列产品采用小尺寸封装(3.2×1.6×1.1 mm),提供水清或扩散光学选项,并具备防潮包装。每卷含有 2,000 个单元,适合工业生产需求。

    产品特点和优势


    1. 小型化设计:符合 1206 封装标准,适合紧凑型 PCB 布局。
    2. 宽广视场角:视场角可达 140° 或 160°,适用于全方位背光需求。
    3. 多样化颜色选择:覆盖常见光谱区域,满足不同设计要求。
    4. 高可靠性:满足工业级温度范围,具备防水和防潮性能。
    5. 高效能:低功耗、高亮度,适用于节能设计。
    6. 标准化包装:采用标准 8mm 宽度的带状包装,方便批量生产和运输。
    这些特性使其成为高性价比、高性能的 LED 解决方案,尤其在消费电子和工业控制领域极具竞争力。

    应用案例和使用建议


    应用案例:
    - 手机和平板电脑按键背光:暖色(Her)和蓝色适用于增强视觉效果。
    - 汽车仪表盘背光:绿色和红色适用于夜间驾驶场景。
    - 工业设备 LCD 背光:高亮度和宽视场角确保信息清晰可见。
    使用建议:
    - 在设计 PCB 时,需注意焊点间距与器件匹配,避免因热膨胀导致损坏。
    - 根据具体应用选择合适的光学特性(水清或扩散),以优化视觉效果。
    - 确保电路保护措施(如限流电阻)以延长使用寿命。

    兼容性和支持


    该系列产品可轻松集成到各种 PCB 设计中,与其他标准 LED 驱动电路兼容。Fairchild Semiconductor 提供全面的技术支持和质量保证服务,包括产品选型指南和售后服务支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电流过大导致发光强度下降 | 检查电路并增加限流电阻 |
    | LED 颜色偏差 | 更换批次以确保一致性 |
    | 光学性能不理想 | 调整光学透镜或选择更适合的颜色选项 |

    总结和推荐


    总体来看,Fairchild Semiconductor 的 QTLP650C/QTLP650D 系列 LED 以其紧凑的设计、多样的颜色选择和卓越的性能表现,在背光和面板照明领域表现出色。其强大的兼容性、可靠性和技术支持使其成为值得推荐的产品。我们强烈建议在需要高性能 LED 的项目中优先考虑此系列。
    推荐指数:★★★★★

QTLP650D4TR参数

参数
显示颜色 绿色
视角 140°
透镜类型 散射,有色
Vf-正向电压 2.1V
透镜形状 带平顶,矩形
波长 570nm
测试电流 20mA
长*宽*高 3.2mm*1.6mm*1.3mm
通用封装 1206
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTLP650D4TR数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 QTLP650D4TR QTLP650D4TR数据手册

QTLP650D4TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.0516 ¥ 0.4518
6000+ $ 0.0504 ¥ 0.4372
10000+ $ 0.0498 ¥ 0.4285
40000+ $ 0.047 ¥ 0.4077
60000+ $ 0.046 ¥ 0.3885
库存: 14000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 903.6
直接购买
加入购物车
