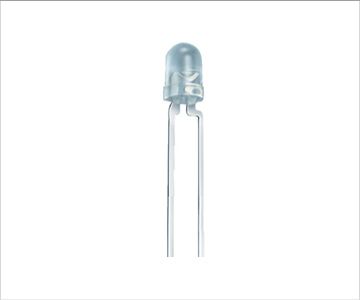

264-7UYD/S530-A3

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 591nm 60° 2V 20mA 圆形,带圆顶 扩散 黄色 标准安装,通孔安装 2.9mm*2.9mm*6.2mm
供应商型号: AV-E-264-7UYD/S530-A3
供应商: Avnet
标准整包数: 1000
EVERLIGHT/台湾亿光电子 发光二极管 264-7UYD/S530-A3

264-7UYD/S530-A3概述

    电子元器件产品技术手册:Everlight 264-7UYD/S530-A3

    产品简介


    Everlight 264-7UYD/S530-A3 是一款专为高亮度应用设计的LED灯珠。该产品提供多种视角选择,并且可以应用于贴带和卷盘包装。主要功能包括高可靠性和稳健性,同时符合RoHS标准和无铅要求。该产品广泛用于电视、显示器、电话及计算机等领域。

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 | 条件 |
    |
    | 连续正向电流 | - | 25 | - | mA | Ta=25℃ |
    | 峰值正向电流(脉冲1/10 @ 1KHZ) | - | 60 | - | mA | Ta=25℃ |
    | 反向电压 | - | - | 5 | V | - |
    | 功率耗散 | - | 60 | - | mW | Ta=25℃ |
    | 工作温度范围 | -40 | - | 85 | ℃ | - |
    | 存储温度范围 | -40 | - | 100 | ℃ | - |
    | 焊接温度 | - | 260 | - | ℃ | 5秒 |

    产品特点和优势


    Everlight 264-7UYD/S530-A3具有以下特点:
    - 高亮度:特别适用于需要高亮度的应用场合。
    - 可靠性:产品设计可靠,能够长期稳定工作。
    - 多视角选择:满足不同应用需求。
    - 环保材料:符合RoHS标准,无铅设计,绿色环保。

    应用案例和使用建议


    该产品广泛应用于电视、显示器、电话及计算机等设备。使用时应注意以下几点:
    - 存储条件:应存放在温度不超过30℃且相对湿度不超过70%的环境中,最长储存期限为3个月。如果超过3个月,需在密封容器内存储,并加入氮气及吸湿材料。
    - 焊接过程:避免直接将焊料施加到环氧树脂上,焊接温度不得超过260℃,时间为5秒。
    - 热管理:在应用过程中要充分考虑散热问题,以确保产品的长期稳定性。

    兼容性和支持


    该产品适用于大多数工业应用,可以方便地与其他电子元器件集成。制造商提供了详尽的技术支持和售后服务,确保客户能有效使用该产品。

    常见问题与解决方案


    1. 问题:LED长时间存储后发光强度降低。
    解决方案:定期检查并重新测试LED的发光强度,必要时更换新的LED。
    2. 问题:焊接过程中LED损坏。
    解决方案:遵循正确的焊接操作步骤,避免过高的焊接温度或不当的操作方法。
    3. 问题:产品在高温环境下工作时性能下降。
    解决方案:优化电路设计,确保良好的热管理措施,如使用散热片或散热器。

    总结和推荐


    综上所述,Everlight 264-7UYD/S530-A3是一款高性能的LED灯珠,适合于各种高亮度应用。其具备可靠的性能和丰富的功能,值得推荐给对产品质量和可靠性有较高要求的用户。然而,在使用前务必详细阅读技术手册,确保正确安装和使用,从而最大限度地发挥其性能。

264-7UYD/S530-A3参数

参数
波长 591nm
测试电流 20mA
显示颜色 黄色
视角 60°
透镜类型 扩散
Vf-正向电压 2V
透镜形状 圆形,带圆顶
长*宽*高 2.9mm*2.9mm*6.2mm
安装方式 标准安装,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

264-7UYD/S530-A3数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 264-7UYD/S530-A3 264-7UYD/S530-A3数据手册

264-7UYD/S530-A3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.088 ¥ 0.7656
21000+ $ 0.0522 ¥ 0.4542
68000+ $ 0.0504 ¥ 0.4387
161000+ $ 0.0491 ¥ 0.427
库存: 30000
起订量: 6000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 765.6
