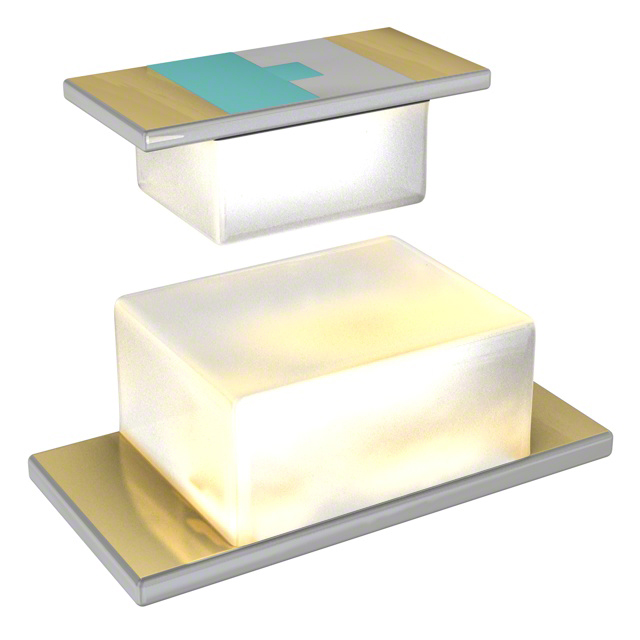

QTLP601C4TR

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 570nm 120° 2.1V 20mA 带平顶,矩形 透明 无色,绿色 0603 标准安装,贴片安装 1.6mm*800μm*600μm
供应商型号: 1080-1405-1-ND
供应商: Digi-Key
标准整包数: 1
EVERLIGHT/台湾亿光电子 发光二极管 QTLP601C4TR

QTLP601C4TR概述


    产品简介


    Fairchild Semiconductor 的 QTLP601C 系列是标准亮度的表面贴装发光二极管(LED)产品,提供红、绿、蓝、黄和红外五种颜色选择。这些小型化封装的 LED 非常适用于键盘背光、按钮背光和液晶显示器(LCD)背光等应用。由于其紧凑的设计和宽广的视角,使得这些 LED 在背光和面板照明方面成为理想的选择。

    技术参数


    - 物理尺寸:长1.6mm x 宽0.8mm x 高0.6mm。
    - 绝对最大额定值:
    - 连续正向电流(IF):30mA。
    - 峰值正向电流(IFM):160mA(红色型号为180mA,蓝色型号为100mA)。
    - 反向电压(VR):5V。
    - 功率耗散(PD):红色型号为72mW,蓝色型号为135mW,其他型号均为84mW。
    - 工作温度范围(TOPR):-40℃到+85℃。
    - 存储温度范围(TSTG):-40℃到+90℃。
    - 焊接时间(TSOL):260℃下5秒。
    - 电气和光学特性:
    - 最小光通量(IV):红色为8mcd,绿色为7mcd,黄色为3mcd,蓝色为15mcd。
    - 正向电压(VF):最大2.8V(红色为2.4V),典型1.9V到3.8V。
    - 波长(λP):红光为635nm,黄光为585nm,绿光为565nm,蓝光为430nm。
    - 观察角度(2Θ1/2):所有颜色型号均为120°。
    - 光谱半宽度(∆λ):最大65nm(红色)至最小20nm(绿色)。

    产品特点和优势


    - 迷你封装:0.6mm高度,非常适合需要小巧体积的应用。
    - 宽视场角:120°的观察角度,使得光线更加均匀地分布在周围区域。
    - 防水性能:提供密封包装,提高耐用性。
    - 多色选择:五种颜色可供选择,满足不同的设计需求。
    - 易于安装:可采用卷带式包装,便于批量生产时自动安装。

    应用案例和使用建议


    - 应用场景:适用于智能手机和平板电脑的键盘背光、遥控器按键背光和汽车仪表盘指示灯等应用。
    - 使用建议:
    - 在进行回流焊接时,遵循推荐的焊接温度曲线。
    - 为了确保稳定运行,不要超过绝对最大额定值,特别是在高温度环境下工作时。

    兼容性和支持


    - 兼容性:QTLP601C 系列与市场上大多数 PCB 设计兼容,方便集成。
    - 技术支持:Fairchild Semiconductor 提供了详细的焊接指南和使用说明,帮助客户顺利部署产品。

    常见问题与解决方案


    - 问题一:LED 光输出不足。
    - 解决方案:检查电源电压是否符合要求,确认没有过载或短路情况。
    - 问题二:安装过程中损坏。
    - 解决方案:确保按照正确的方向安装 LED,并遵循推荐的焊接温度曲线。
    - 问题三:无法正常点亮。
    - 解决方案:检查焊接连接是否牢固,确保电路正确连接。

    总结和推荐


    QTLP601C 系列 LED 是一款性价比高、性能可靠的表面贴装 LED,具备出色的光学特性和广泛的适用范围。它不仅适合于各种背光应用,还因其小尺寸和耐用性而在消费电子产品中广受欢迎。根据其优异的技术参数和多种颜色选项,我们强烈推荐使用这款产品。不过需要注意的是,该系列产品不适合用于医疗设备或生命支持系统。

QTLP601C4TR参数

参数
显示颜色 无色,绿色
视角 120°
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 带平顶,矩形
波长 570nm
测试电流 20mA
长*宽*高 1.6mm*800μm*600μm
通用封装 0603
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
