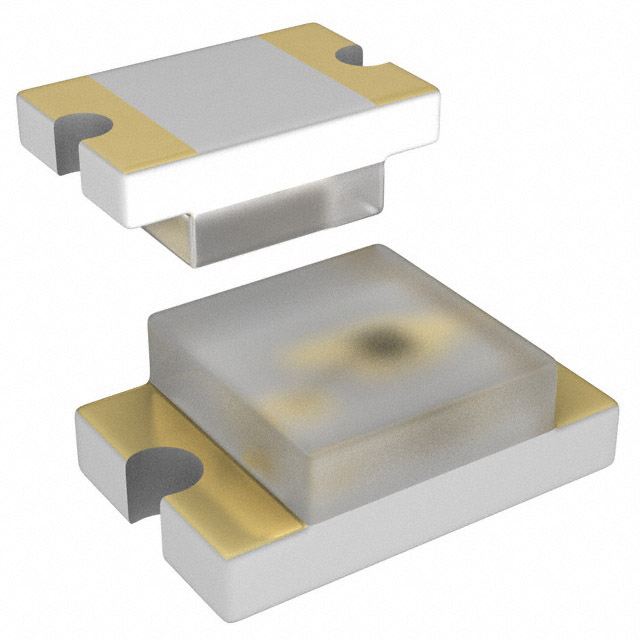

QTLP630C-4TR

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 570nm 140° 2.1V 20mA 带平顶,矩形 透明 无色,绿色 0805 标准安装,贴片安装 2mm*1.25mm*1.2mm
供应商型号:
供应商:
标准整包数: 0
EVERLIGHT/台湾亿光电子 发光二极管 QTLP630C-4TR

QTLP630C-4TR概述

    QTLP630C-X Surface Mount LED Lamp 技术手册

    1. 产品简介


    QTLP630C-X 是一款表面贴装型LED灯,亮度标准且外形为0805尺寸。该产品提供多种颜色选择,包括红色(QTLP630C-7)、黄色(QTLP630C-3)、绿色(QTLP630C-4)、蓝色(QTLP630C-B)和浅红(QTLP630C-2)。这些LED灯具有小体积、宽视角、透明光学材料和防潮包装等特点,适用于各种需要背光照明的应用场合。

    2. 技术参数


    | 参数 | QTLP630C-2 | QTLP630C-3 | QTLP630C-4 | QTLP630C-7 | QTLP630C-B |
    |
    | 持续正向电流 (mA) | 30 | 30 | 30 | 30 | 30 |
    | 峰值正向电流 (mA) | 160 | 160 | 160 | 180 | 100 |
    | 反向电压 (V) | 5 | 5 | 5 | 5 | 5 |
    | 功率耗散 (mW) | 84 | 84 | 84 | 72 | 135 |
    | 工作温度范围 (℃) | -40到+85 | -40到+85 | -40到+85 | -40到+85 | -40到+85 |
    | 最大正向电流 vs 温度 (℃)

    3. 产品特点和优势


    - 小体积:尺寸仅为2.0mm x 1.25mm x 1.1mm,非常适合空间受限的设计。
    - 宽视角:140°的宽视角确保光线可以覆盖更广的区域。
    - 透明光学材料:水清透镜设计提高光线输出效率。
    - 防潮包装:增强产品在潮湿环境中的可靠性。
    - 高密度包装:每卷包含2,000个单位,方便大批量生产。

    4. 应用案例和使用建议


    应用案例:
    - 按键背光:例如键盘或遥控器上的按键背光。
    - 液晶显示屏背光:为LCD显示器提供均匀的背光源。
    使用建议:
    - 在电路设计时确保合适的PCB布局,以保证良好的热管理。
    - 使用符合焊接工艺要求的红外回流焊曲线进行焊接。
    - 注意LED的极性标识,正确安装以避免损坏。

    5. 兼容性和支持


    兼容性:
    - 本产品支持标准的0805封装,与行业标准兼容,适用于广泛的应用场合。
    支持和服务:
    - Fairchild Semiconductor提供技术支持和售后服务,确保客户在使用过程中能够得到及时帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | LED不亮 | 检查电源连接是否正确 |
    | LED亮度不足 | 确保驱动电流符合规格 |
    | LED出现暗区 | 重新检查焊接质量 |

    7. 总结和推荐


    总结:
    QTLP630C-X 表面贴装LED灯具有多种优势,包括紧凑的体积、宽视角和高可靠性。其广泛的应用场景使其成为许多电子设备的理想选择。
    推荐:
    由于其高性能和广泛的适用性,强烈推荐使用 QTLP630C-X 作为背光照明和其他需要可靠LED光源的应用场合。

QTLP630C-4TR参数

参数
视角 140°
透镜类型 透明
Vf-正向电压 2.1V
透镜形状 带平顶,矩形
波长 570nm
测试电流 20mA
显示颜色 无色,绿色
长*宽*高 2mm*1.25mm*1.2mm
通用封装 0805
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTLP630C-4TR数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 QTLP630C-4TR QTLP630C-4TR数据手册

QTLP630C-4TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
