IR19-21C/TR8

产品分类: 光纤收发器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 940nm 0603 贴片安装
供应商型号: 31M-IR19-21C/TR8
供应商: 云汉优选
标准整包数: 20
EVERLIGHT/台湾亿光电子 光纤收发器 IR19-21C/TR8

IR19-21C/TR8概述

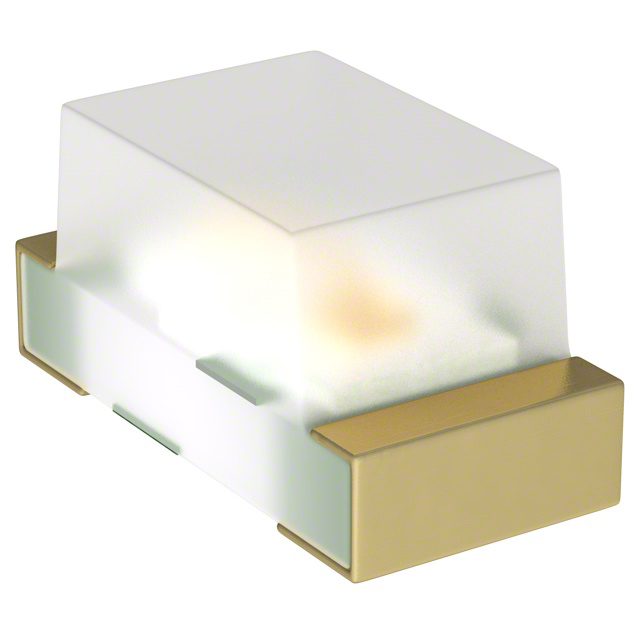

    0.8mm 高度扁顶红外LED技术手册:IR19-21C/TR8

    1. 产品简介


    IR19-21C/TR8是一款来自Everlight的红外发光二极管(IR LED),采用微型表面贴装(SMD)封装。该产品具有扁平顶部视窗透镜,用以实现清晰的光输出。其独特的双端封装设计使得它特别适用于印刷电路板(PCB)上的红外传感器、迷你型光屏障、软盘驱动器、光电开关以及烟雾探测器等多种应用场景。

    2. 技术参数


    以下为IR19-21C/TR8的技术规格:
    - 连续正向电流(IF):65 mA
    - 反向电压(VR):5 V
    - 工作温度范围(Topr):-25℃至+85℃
    - 存储温度范围(Tstg):-40℃至+85℃
    - 焊接温度(Tsol):≤260℃(焊接时间≤5秒)
    - 在25℃自由空气下的最大功耗(Pd):130 mW
    电气特性方面,典型电光特性如下:
    - 辐射强度(Ie):在IF=20mA时,典型值为0.7 mW/sr
    - 峰值波长(λp):在IF=20mA时,典型值为940 nm
    - 光谱带宽(Δλ):在IF=20mA时,典型值为50 nm
    - 正向电压(VF):在IF=20mA时,典型值为1.2 V
    - 反向电流(IR):在VR=5V时,最大值为10 μA
    - 视角(2θ1/2):在IF=20mA时,典型值为150°

    3. 产品特点和优势


    - 小尺寸双端封装:适合于空间受限的应用场合。
    - 低正向电压:减少了功耗,提高了效率。
    - 优异的硅光敏匹配:增强与硅光电探测器的兼容性,提高整体系统性能。
    - 无铅且符合RoHS及REACH标准:环保材料确保了安全性和合规性。
    - 8mm带包装在7英寸直径盘上:便于自动化生产和存储。

    4. 应用案例和使用建议


    - PCB安装红外传感器:IR19-21C/TR8是理想的传感器光源,可在各种测量和控制装置中提供精确的数据反馈。
    - 小型光屏障:用于检测移动物体,特别适合需要精准度高的应用场合。
    - 软盘驱动器:作为关键组件之一,确保软驱能够正常工作。
    - 光电开关:在自动化生产线中起到重要作用,能够高效地控制机械臂或其他设备。
    - 烟雾探测器:帮助监测并及时报警火灾风险。
    使用建议:
    - 需要外加电阻进行过流保护,避免因电压微小变化引起电流大幅波动。
    - 在焊接过程中要小心操作,避免给LED施加不必要的应力,影响其性能。
    - 长时间未使用的LED需重新干燥处理,以保证后续使用时的性能稳定。

    5. 兼容性和支持


    该产品适用于大多数常见的电子制造工艺,并且与多种设备兼容。厂商提供了一系列详细的使用指南和故障排除文档,客户可轻松获得技术支持和售后服务。同时,还提供符合IPC/JEDEC标准的烘烤程序参考,确保长期存放后的质量不受影响。

    6. 常见问题与解决方案


    1. 过流导致损坏:解决方法是安装合适的外部电阻进行保护。
    2. 存储不当导致性能下降:严格按照说明书要求存放,必要时进行烘烤处理。
    3. 焊接过程中的热损伤:遵循推荐的焊接条件,避免反复焊接,尽量减少对LED的物理压力。

    7. 总结和推荐


    总体而言,IR19-21C/TR8是一款具备高性能、多功能且符合环保标准的小型红外LED。其在多个应用领域的适用性以及优秀的性价比使其成为市场上备受推崇的产品。对于需要高效、精准、可靠光源的各类电子产品制造商来说,IR19-21C/TR8无疑是理想的选择。强烈推荐给需要红外光源的项目团队。

IR19-21C/TR8参数

参数
最小工作供电电压 -
数据传输速率 -
光纤类型 -
波长 940nm
连接类型 -
最大传输距离 -
最大工作供电电压 -
通用封装 0603
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
