QTLP630C-7TR

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 660nm 140° 1.9V 20mA 带平顶,矩形 透明 无色,红色 0805 标准安装,贴片安装 2mm*1.25mm*1.2mm
供应商型号:
供应商:
标准整包数: 0

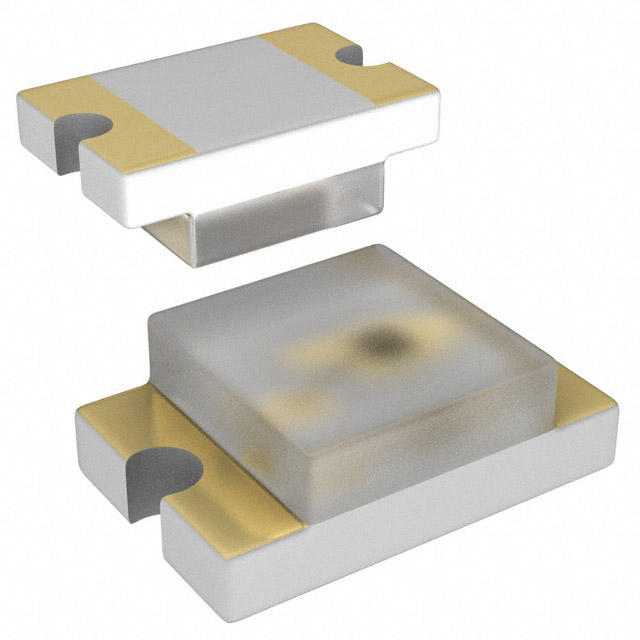

EVERLIGHT/台湾亿光电子 发光二极管 QTLP630C-7TR

QTLP630C-7TR概述

    17-21SDRC/S530-A3/TR8 SMD LED 技术手册

    1. 产品简介


    17-21SDRC/S530-A3/TR8 是一款表面贴装(SMD)发光二极管(LED),主要应用于小尺寸和高密度应用场合。该产品采用AlGaInP材料制成,提供深红色光效,特别适用于车载仪表板、电话和传真机指示灯及背光显示等领域。

    2. 技术参数


    - 包装:8毫米带式包装,直径为7英寸的盘式卷轴。
    - 兼容性:适用于自动放置设备,兼容红外和蒸汽相回流焊接工艺。
    - 无铅:符合RoHS标准,无卤素。
    - 环境温度:
    - 工作温度范围:-40°C 至 +85°C
    - 存储温度范围:-40°C 至 +90°C
    - 焊接温度:
    - 回流焊接:260°C,持续10秒
    - 手工焊接:350°C,持续3秒
    绝对最大额定值(Ta=25°C):
    - 反向电压:VR ≤ 5V
    - 正向电流:IF ≤ 25mA
    - 峰值正向电流(1/10@1KHz占空比):IFP ≤ 60mA
    - 功耗:Pd ≤ 60mW
    - 静电放电:ESDHBM ≤ 2000V
    电光特性(Ta=25°C):
    - 发光强度(Iv):25.0 mcd至37.0 mcd(IF=20mA)
    - 观察角度:2θ1/2 ≤ 140°
    - 峰值波长(λp):650nm
    - 主波长(λd):639nm
    - 光谱辐射带宽(△λ):20nm
    - 正向电压(VF):2.0V至2.4V
    - 反向电流(IR):≤ 10μA(VR=5V)

    3. 产品特点和优势


    特点:
    - 小尺寸:比引线框架型组件更小,使得电路板尺寸减小,封装密度提高。
    - 轻量化:适合小型化应用。
    - 环保:无铅、无卤素,符合RoHS和REACH标准。
    - 焊接兼容性:适用于多种焊接工艺。
    优势:
    - 在小型化和高密度设计中表现出色。
    - 符合环保标准,降低对环境的影响。
    - 适用于广泛的工业和消费电子产品。

    4. 应用案例和使用建议


    应用场景:
    - 汽车仪表板和开关的背光照明。
    - 通信设备的指示灯和背光。
    - LCD显示屏和平面开关的背光。
    使用建议:
    - 严格按照焊接温度和时间参数进行操作,避免热应力对LED造成损害。
    - 开封后需在适宜条件下存储,以保持LED的寿命和性能。

    5. 兼容性和支持


    兼容性:
    - 本产品与主流的自动放置设备和焊接设备兼容。
    支持:
    - 厂商提供详细的安装和使用指南,包括常见问题解答和预防措施。

    6. 常见问题与解决方案


    - 问题1:长时间存放后的重新启用。
    - 解决方案:烘烤处理,60±5°C下持续24小时。

    - 问题2:焊接过程中的损坏。
    - 解决方案:避免加热时施加机械应力,确保正确的焊接条件。

    7. 总结和推荐


    总结:
    - 17-21SDRC/S530-A3/TR8 SMD LED是一款高性能的小尺寸LED,适用于多种应用场景。
    - 其具备优良的环境适应性和高可靠性,能够满足大部分现代化电子产品的需求。
    推荐:
    - 强烈推荐使用此产品进行设计,特别是对于需要高密度和小型化的应用场合。

QTLP630C-7TR参数

参数
透镜形状 带平顶,矩形
波长 660nm
测试电流 20mA
显示颜色 无色,红色
视角 140°
透镜类型 透明
Vf-正向电压 1.9V
长*宽*高 2mm*1.25mm*1.2mm
通用封装 0805
安装方式 标准安装,贴片安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

QTLP630C-7TR数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 QTLP630C-7TR QTLP630C-7TR数据手册

QTLP630C-7TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
