首页  >  产品百科  >  ELUA3535NU3-P0010U5136481K0-V41G

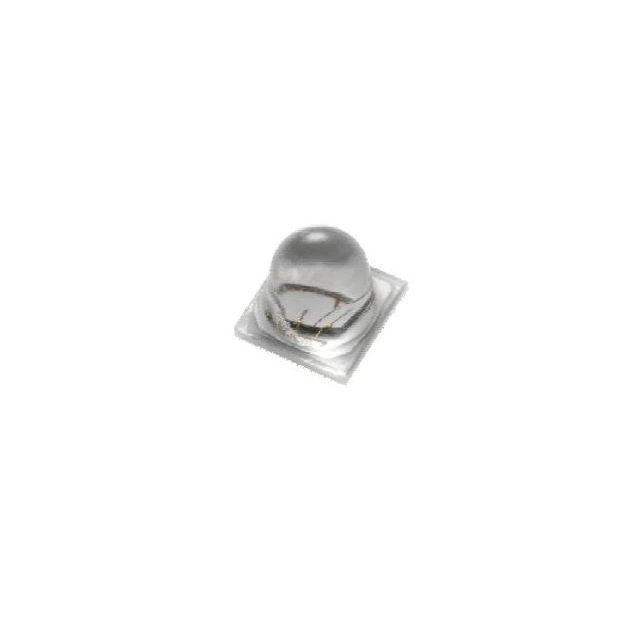

ELUA3535NU3-P0010U5136481K0-V41G

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 405nm(400~410) 30° 4.2V 1414 贴片安装
供应商型号: AV-E-ELUA3535NU3-P0010U5136481K0-V41G
供应商: Avnet
标准整包数: 400
EVERLIGHT/台湾亿光电子 发光二极管 ELUA3535NU3-P0010U5136481K0-V41G

ELUA3535NU3-P0010U5136481K0-V41G概述


    产品简介


    产品名称:ELUA3535NU3
    产品类型:高功率UVA LED
    主要功能:ELUA3535NU3是一款基于陶瓷材料的高可靠性的UVA LED,具有卓越的质量和可靠性,适用于UV应用。这款LED产品具备高达2KV的静电放电保护(ESD),符合RoHS标准且无铅。它被广泛应用于紫外线杀菌系统、光催化剂反应和紫外线传感器等领域。
    应用领域:紫外线杀菌系统、光催化剂、紫外线传感器。

    技术参数


    - 尺寸:3.75mm 3.75mm 3.2mm
    - 峰值波长范围:
    - 360~370nm(ELUA3535NU3-P6070U23648700-V41G)
    - 380~390nm(ELUA3535NU3-P8090U5136481K0-V41G)
    - 390~400nm(ELUA3535NU3-P9000U5136481K0-V41G)
    - 400~410nm(ELUA3535NU3-P0010U5136481K0-V41G)
    - 最大直流正向电流:
    - 1250mA(对于385nm、395nm、405nm)
    - 700mA(仅365nm)
    - 最大ESD防护电压:2KV
    - 热阻:4℃/W
    - 最大结温:105°C
    - 工作温度:-10°C~+100°C
    - 存储温度:-40°C~+100°C

    产品特点和优势


    独特功能和优势:
    - 高可靠性:采用陶瓷基底和先进的封装技术,确保长期稳定运行。
    - 高发光效率:在高电流条件下仍能保持良好的发光效果。
    - 良好的热管理:热阻为4℃/W,能够在高温环境下有效散热。
    - 环保:符合RoHS、无铅及欧盟REACH等环保标准,使用更安全。
    - 出色的机械稳定性:具备抗振动和抗冲击能力,适用于各种严苛的应用环境。

    应用案例和使用建议


    应用场景:
    - 紫外线杀菌系统:通过高效的紫外线辐射对水和空气进行杀菌处理。
    - 光催化剂:利用特定波长的紫外线加速化学反应,用于空气净化和水质处理。
    - 紫外线传感器:用于检测紫外线强度,适用于各种监测和控制系统。
    使用建议:
    - 环境适应性:确保使用环境温度控制在-10°C~+100°C范围内。
    - 应力管理:在焊接过程中避免对LED施加过大的应力,焊接后不要弯曲电路板。
    - 防潮措施:存储时避免暴露在高湿度环境中,使用密封容器存放可以延长保存时间。

    兼容性和支持


    兼容性:ELUA3535NU3适合表面贴装工艺(SMT),适用于多种电路板布局。
    支持和服务:制造商提供详细的焊锡指南和技术支持服务,确保客户在安装和使用过程中得到帮助。

    常见问题与解决方案


    常见问题:
    - 焊锡过程中出现裂纹:避免在加热过程中对LED施加应力。
    - 光强度衰减:定期检查并调整供电电压,确保LED正常工作。
    解决方案:
    - 应力管理:使用适当的焊接工具,避免过高的焊接温度和时间。
    - 定期维护:保持LED工作环境清洁,定期检查并更换老化部件。

    总结和推荐


    综合评估:
    - 优点:
    - 高发光效率和可靠性
    - 良好的热管理和环境适应性
    - 符合严格的环保标准
    结论:ELUA3535NU3是一款高性能、高可靠的UVA LED产品,适用于各种需要高效率紫外光的应用场景。其优秀的品质和广泛的应用范围使其成为市场的理想选择。强烈推荐给需要高质量UVA光源的用户和企业。

ELUA3535NU3-P0010U5136481K0-V41G参数

参数
显示颜色 -
视角 30°
透镜类型 -
Vf-正向电压 4.2V
透镜形状 -
波长 405nm(400~410)
测试电流 -
通用封装 1414
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ELUA3535NU3-P0010U5136481K0-V41G数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 ELUA3535NU3-P0010U5136481K0-V41G ELUA3535NU3-P0010U5136481K0-V41G数据手册

ELUA3535NU3-P0010U5136481K0-V41G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
400+ $ 3.9238 ¥ 34.1366
1200+ $ 3.8924 ¥ 33.8635
4000+ $ 3.861 ¥ 33.5904
库存: 2000
起订量: 400 增量: 400
交货地:
最小起订量为:400
合计: ¥ 13654.64
直接购买
