IR333-A

产品分类: 光纤收发器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 940nm 通孔安装 5mm*5mm*8.6mm
供应商型号: 14M-IR333-A DIP
供应商: 云汉优选
标准整包数: 500

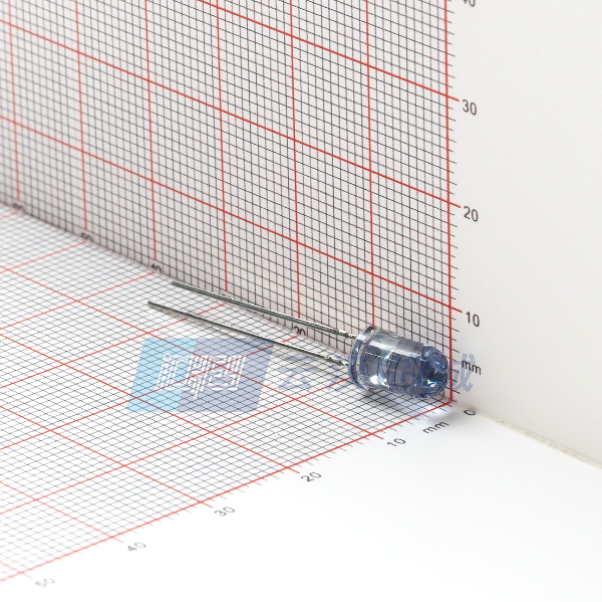

EVERLIGHT/台湾亿光电子 光纤收发器 IR333-A

IR333-A概述

    # 5.0mm 红外LED 技术手册

    产品简介

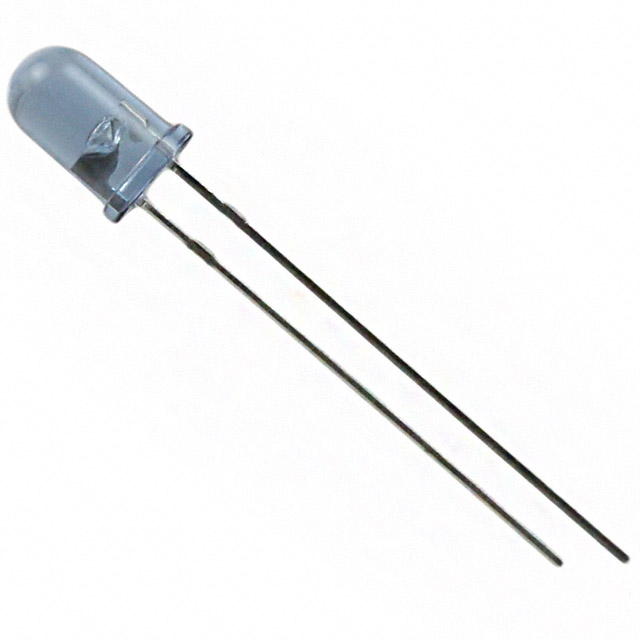

    EVERLIGHT的红外发光二极管(IR333-A)是一款高亮度红外LED,采用蓝色塑料封装。此产品适用于多种应用场景,如自由空间传输系统、光电开关、软盘驱动器、烟雾探测器以及其他红外应用系统。通过与光晶体管、光二极管及红外接收模块的光谱匹配,IR333-A在这些领域表现优异。

    技术参数


    绝对最大额定值
    | 参数 | 符号 | 额定值 | 单位 |

    | 连续正向电流 | IF | 100 | mA |
    | 峰值正向电流() | IFP | 1.0 | A |
    | 反向电压 | VR | 5 | V |
    | 工作温度范围 | Topr | -40 ~ +85 | ℃ |
    | 存储温度范围 | Tstg | -40 ~ +100| ℃ |
    | 焊接温度() | Tsol | 260 | ℃ |
    | 最大功率耗散(25℃下自由空气温度) | Pd | 150 | mW |
    () 注释:
    - IFP条件:脉冲宽度≤100μs且占空比≤1%
    - 焊接时间≤10秒
    光电特性(Ta=25℃)
    | 参数 | 符号 | 条件 | 最小 | 典型 | 最大 | 单位 |

    | 辐射强度 | Ie | IF=20mA | 7.8 | 20 | 48 | mW/sr |
    IF=100mA
    IF=1A
    | 波长峰值 | λp | IF=20mA 940 nm |
    | 光谱带宽 | Δλ | IF=20mA 45 nm |
    | 正向电压 | VF | IF=20mA | 1.2 | 1.5 V |
    IF=100mA 1.8
    IF=1A 4.0
    | 反向电流 | IR | VR=5V 10 | μA |
    | 视角(半功率点) | 2θ1/2 | IF=20mA 20 deg |

    产品特点和优势


    IR333-A具备以下几个显著特点:
    - 高可靠性:确保长期稳定工作。
    - 高辐射强度:峰值辐射强度达到940nm,适合多种红外应用。
    - 低正向电压:降低功耗,提高效率。
    - 无铅环保:符合RoHS标准,并符合欧盟REACH规定,不含卤素。
    - 蓝塑封装:提供更好的机械保护和光学性能。

    应用案例和使用建议


    IR333-A常用于自由空间传输系统,能够有效传输信号而不受干扰。在烟雾探测器中,它能够检测到微弱的红外信号以准确报警。对于软盘驱动器,其可以作为读写操作的关键传感器。为了获得最佳效果,用户应遵循绝对最大额定值的规定,并注意正向电流和反向电压的合理使用。
    使用建议
    - 确保焊接时间和温度在规定的范围内,以避免损坏。
    - 在实际应用中,尽量保持红外LED的工作温度在推荐的范围之内。
    - 定期检查和校准光电特性,以确保其最佳性能。

    兼容性和支持


    IR333-A可以与多种光电传感器和其他电子元器件配合使用。制造商Everlight提供了良好的技术支持和维修服务,确保客户能够顺利使用并解决问题。

    常见问题与解决方案


    1. 问题:如何选择合适的红外LED?
    - 解决方案:根据具体应用需求选择合适型号的红外LED,确保其辐射强度和波长峰值符合应用要求。
    2. 问题:如何正确焊接红外LED?
    - 解决方案:焊接时要严格控制焊接温度和时间,避免过高温度导致损坏。
    3. 问题:红外LED出现反向电流过大的情况怎么办?
    - 解决方案:检查电路设计,确保适当的偏置和滤波电容器,减小干扰源的影响。

    总结和推荐


    IR333-A是一款高性能的红外LED,具有高辐射强度、低功耗和优良的环保特性。它的广泛应用范围和易于使用的特性使其成为众多电子设备的理想选择。总体来看,强烈推荐在相关应用中使用IR333-A。

IR333-A参数

参数
数据传输速率 -
光纤类型 -
波长 940nm
连接类型 -
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
长*宽*高 5mm*5mm*8.6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

IR333-A数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光纤收发器 EVERLIGHT/台湾亿光电子 IR333-A IR333-A数据手册

IR333-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
