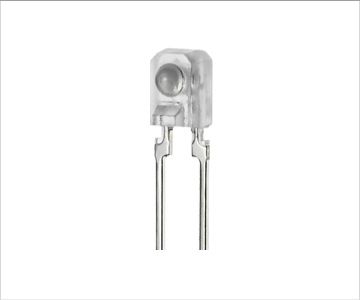

IR968-8C

产品分类: 光纤收发器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 1.6mm Side Looking Infrared Emitting Diode
供应商型号: 14M-IR968-8C DIP
供应商: 云汉优选
标准整包数: 1000
EVERLIGHT/台湾亿光电子 光纤收发器 IR968-8C

IR968-8C概述

    IR968-8C 1.6mm侧视红外发光二极管技术手册

    产品简介


    IR968-8C 是一款由GaAs(砷化镓)制成的红外发光二极管。它是一种小巧的侧视装置,芯片发出的辐射会从透明包装的侧面发射出来。IR968-8C 主要应用于VCR、软盘驱动器、自动频闪灯、盒式磁带录音机、光电开关和光电断路器等领域。

    技术参数


    - 额定电流: 连续正向电流 IF = 50 mA
    - 反向电压: 反向电压 VR = 5 V
    - 工作温度范围: 工作温度 Topr = -25℃ ~ +85℃
    - 存储温度范围: 存储温度 Tstg = -40℃ ~ +85℃
    - 焊接温度: 焊接温度 Tsol = 260℃(焊锡时间<5秒)
    - 功率耗散: 功率耗散 Pd ≤ 75 mW(在25℃自由空气温度下)
    光电特性:
    - 光电流: 光电流 IC(ON) IF=4mA, VCE=3.5V 时 465 µA - 1274 µA
    - 峰值波长: 峰值波长 λp IF=20mA 时 940 nm
    - 光谱宽度: 光谱宽度 Δλ IF=20mA 时 50 nm
    - 正向电压: 正向电压 VF IF=20mA 时 1.25 V - 1.5 V
    - 反向电流: 反向电流 IR VR=5V 时 ≤ 10 µA
    - 视角: 视角 2θ1/2 IF=20mA 时 25°

    产品特点和优势


    IR968-8C 采用了无铅设计,符合RoHS标准,并且符合欧盟REACH法规。此外,该产品还符合无卤素规定,溴含量 < 900 ppm,氯含量 < 900 ppm,总含量 < 1500 ppm。这些特性使得该产品在可靠性方面具有显著优势。IR968-8C 还具备低正向电压、高可靠性等特点,使其在各种应用中表现卓越。

    应用案例和使用建议


    IR968-8C 广泛应用于各种光电设备中。例如,在VCR和软盘驱动器中,它可用于信号检测;在自动频闪灯中,它可以用于同步控制;在光电开关和光电断路器中,它可以作为传感器使用。在使用该产品时,建议在焊接过程中保持焊点距离环氧树脂泡体至少3毫米,并确保在焊接后避免对引脚施加应力。

    兼容性和支持


    IR968-8C 适用于多种设备和电路设计,可以轻松与其他电子元器件和电路板兼容。Everlight公司提供全面的技术支持和售后服务,以帮助用户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    - 问题: 长期储存后的性能下降
    - 解决方案: 确保在适当条件下储存,避免环境温度的急剧变化。
    - 问题: 引脚形成时损坏
    - 解决方案: 在弯曲引脚前固定好引脚,避免触碰环氧树脂。切割引脚时应在室温下进行,避免在高温下操作。
    - 问题: 焊接过程中的损坏
    - 解决方案: 按照推荐的焊接条件操作,确保焊接过程平稳,避免过高的焊接温度。

    总结和推荐


    总体来说,IR968-8C是一款非常出色的侧视红外发光二极管,具备多项优良特性,如低正向电压、高可靠性等。它的广泛应用范围和强大的技术支持使其在市场上具有很高的竞争力。因此,我强烈推荐该产品用于各种光电设备的设计与制造中。

IR968-8C参数

参数
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
数据传输速率 -
光纤类型 -
波长 -
连接类型 -
包装方式 卷带包装

IR968-8C数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光纤收发器 EVERLIGHT/台湾亿光电子 IR968-8C IR968-8C数据手册

IR968-8C封装设计

查看详情并下载
Symbol
Footprint
3D Model
