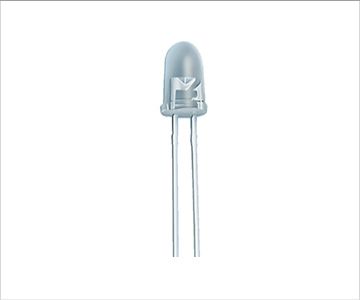

383-2SUBC/C470/S400-A6

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 470nm 20° 3.4V 20mA 圆形,带圆顶 透明 无色 通孔安装 8.9mm(高度)
供应商型号: SCE-EL383-2SUBC/C47
供应商: 海外现货
标准整包数: 100
EVERLIGHT/台湾亿光电子 发光二极管 383-2SUBC/C470/S400-A6

383-2SUBC/C470/S400-A6概述

    电子元器件产品技术手册:Everlight 383-2SUBC/C470/S400-A6
    Everlight 383-2SUBC/C470/S400-A6 是一款专为高亮度应用设计的LED灯。本文档详细介绍了该产品的技术规格、特点、应用案例及使用建议,以便用户更好地了解并使用该产品。

    1. 产品简介


    类型: LED灯
    主要功能: 高亮度输出,适用于多种颜色和强度需求
    应用领域: 电视、显示器、电话、计算机等设备

    2. 技术参数


    绝对最大额定值:
    - 连续正向电流 (IF): 25 mA
    - 峰值正向电流 (IFP): 100 mA (占空比 1/10 @ 1 KHz)
    - 反向电压 (VR): 5 V
    - 功耗 (Pd): 90 mW
    - 工作温度范围 (Topr): -40°C 至 +85°C
    - 存储温度范围 (Tstg): -40°C 至 +100°C
    - 焊接温度 (Tsol): 260°C (持续5秒)
    电光特性(Ta = 25°C):
    - 光通量 (Iv): 1600 至 3200 mcd (IF = 20mA)
    - 视角 (2θ1/2): 20° (IF = 20mA)
    - 峰值波长 (λp): 468 nm (IF = 20mA)
    - 主导波长 (λd): 470 nm (IF = 20mA)
    - 谱辐射带宽 (Δλ): 35 nm (IF = 20mA)
    - 正向电压 (VF): 2.7 至 3.7 V (IF = 20mA)
    - 反向电流 (IR): ≤ 50 μA (VR = 5V)

    3. 产品特点和优势


    特点:
    - 多种视角选择
    - 支持卷带封装
    - 可靠且坚固
    - 符合RoHS标准
    - 符合欧盟REACH规定
    - 卤素自由,溴 < 900 ppm,氯 < 900 ppm,溴+氯 < 1500 ppm
    优势:
    - 高亮度输出,适用于需要高亮度的应用
    - 可供不同颜色和强度选择,灵活性高
    - 符合环保标准,适用于多种商业和工业环境

    4. 应用案例和使用建议


    应用案例:
    - 电视机: 在背光源或指示灯应用中提供高亮度输出
    - 显示器: 作为指示灯或装饰照明,增加设备的美观度
    - 电话: 用于按键背光或状态指示
    - 计算机: 作为设备状态指示灯或背光
    使用建议:
    - 在设计时考虑热管理,参考数据表中的降额曲线以避免过热
    - 避免在高湿度环境下进行焊接,防止冷凝水导致短路
    - 使用防静电材料和工具处理产品,防止静电损害

    5. 兼容性和支持


    该产品支持卷带封装,可方便地集成到自动化生产线中。此外,制造商提供了详细的安装和维护指南,确保用户可以顺利使用产品。

    6. 常见问题与解决方案


    问题1: 产品损坏
    解决办法: 检查是否遵循正确的焊接条件和热管理措施,如焊接温度过高可能造成产品损坏
    问题2: 光通量下降
    解决办法: 确保焊接过程中没有施加不必要的应力,参照数据表中的典型电光特性曲线检查操作是否正确
    问题3: 颜色不一致
    解决办法: 检查产品批次是否一致,使用同一生产批次的产品以确保颜色一致性

    7. 总结和推荐


    总结:
    Everlight 383-2SUBC/C470/S400-A6 以其高亮度输出、多视角选择和良好的热稳定性,成为高亮度应用的理想选择。该产品符合RoHS和REACH标准,适用于多种环境。
    推荐:
    鉴于其优良的性能和广泛的适用性,强烈推荐在需要高亮度输出的电子设备中使用该产品。

383-2SUBC/C470/S400-A6参数

参数
Vf-正向电压 3.4V
透镜形状 圆形,带圆顶
波长 470nm
测试电流 20mA
显示颜色 无色
视角 20°
透镜类型 透明
长*宽*高 8.9mm(高度)
安装方式 通孔安装
零件状态 在售

383-2SUBC/C470/S400-A6数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 383-2SUBC/C470/S400-A6 383-2SUBC/C470/S400-A6数据手册

383-2SUBC/C470/S400-A6封装设计

查看详情并下载
Symbol
Footprint
3D Model
