19-213/T1D-KS1T1B2/3T

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 130° 3.25V 20mA 带平顶,矩形 扩散 白色,黄色 2-SMD 标准安装,贴片安装 1.6mm*800μm*600μm
供应商型号: UNP-19-213/T1D-KS1T1B2/3T
供应商: 海外现货
标准整包数: 1
EVERLIGHT/台湾亿光电子 发光二极管 19-213/T1D-KS1T1B2/3T

19-213/T1D-KS1T1B2/3T概述


    产品简介

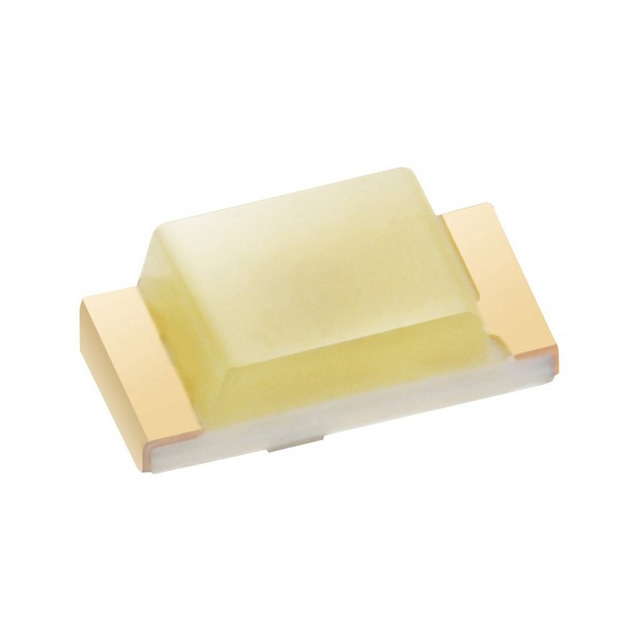

    产品名称:SMD 19-213/T1D-KS1T1B2/3T
    SMD 19-213/T1D-KS1T1B2/3T 是一款表面贴装(SMD)LED,具备出色的光电性能和多种适用场景。它具有小体积、高集成度等特点,广泛应用于仪表盘背光、电话和传真机指示灯以及LCD背光等领域。

    技术参数


    - 包装规格:8毫米带状封装,直径为7英寸的卷盘。
    - 兼容性:兼容自动放置设备,支持红外和蒸汽相回流焊工艺。
    - 环保特性:无铅,符合RoHS标准,符合欧盟REACH法规,不含卤素(Br<900 ppm,Cl<900 ppm,Br+Cl<1500 ppm)。
    - 尺寸:较小的封装使其适合小型化应用。
    - 电气特性:
    - 反向电压(VR):5 V
    - 正向电流(IF):20 mA
    - 峰值正向电流(IFP):100 mA
    - 功率耗散(Pd):75 mW
    - 静电放电(ESDHBM):150 V
    - 工作温度范围(Topr):-40 ℃到+85 ℃
    - 存储温度范围(Tstg):-40 ℃到+90 ℃
    - 焊接温度(Tsol):260 ℃,持续10秒(回流焊接),350 ℃,持续3秒(手工焊接)
    - 光电特性(Ta=25℃):
    - 发光强度(Iv):180.0 mcd至360.0 mcd
    - 观察角度(2θ1/2):130°
    - 正向电压(VF):2.90 V至3.60 V
    - 反向电流(IR):≤50 μA (VR=5V)

    产品特点和优势


    - 小巧轻便:比引线框架型组件更小,有助于减小电路板尺寸,提高集成密度。
    - 环保特性:无铅、无卤素,符合RoHS和REACH标准,环保友好。
    - 高效可靠:在-40 ℃到+85 ℃的宽温度范围内保持稳定性能。
    - 良好的兼容性:与自动放置设备和回流焊工艺兼容,便于自动化生产。

    应用案例和使用建议


    - 仪表盘背光:适用于汽车仪表盘的背光设计,提升夜间可视性。
    - 通信设备:电话和传真机的指示灯,增强操作指示。
    - LCD背光:适用于LCD显示器的背光照明,提供均匀的光线分布。
    使用建议:
    1. 在使用前确保储存条件符合要求(湿度不超过60%,温度不超过30℃)。
    2. 严格控制焊接温度和时间,避免过度焊接导致损坏。
    3. 避免长时间暴露在潮湿环境中,未使用的LED应重新封装以保持干燥。

    兼容性和支持


    - 兼容性:与现有的自动放置设备和回流焊接设备完全兼容。
    - 支持和维护:厂商提供详细的技术文档和售后服务,确保产品长期稳定运行。

    常见问题与解决方案


    1. LED损坏:可能由于过电流或静电放电导致。建议安装适当的保护电阻,避免电压波动引起的大电流变化。
    2. 储存问题:未使用时应存放在干燥环境中,避免湿度过高导致失效。未使用LED超过一年应进行烘烤处理。
    3. 焊接问题:焊接过程中避免对LED施加应力,焊接后不应使电路板变形。

    总结和推荐


    综上所述,SMD 19-213/T1D-KS1T1B2/3T 是一款高性价比的小型化LED,具备优异的光电特性和广泛的适用场景。它在小型化设计、通讯设备及显示领域表现卓越,适用于多种环境下的应用需求。我们强烈推荐此款产品用于相关领域的项目开发。

19-213/T1D-KS1T1B2/3T参数

参数
透镜类型 扩散
Vf-正向电压 3.25V
透镜形状 带平顶,矩形
波长 -
测试电流 20mA
显示颜色 白色,黄色
视角 130°
长*宽*高 1.6mm*800μm*600μm
通用封装 2-SMD
安装方式 标准安装,贴片安装
零件状态 在售
包装方式 卷带包装

19-213/T1D-KS1T1B2/3T数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 19-213/T1D-KS1T1B2/3T 19-213/T1D-KS1T1B2/3T数据手册

19-213/T1D-KS1T1B2/3T封装设计

查看详情并下载
Symbol
Footprint
3D Model
