HIR-C19D-1N90/L649-P03/TR

产品分类: 光纤收发器
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 850nm 贴片安装
供应商型号: HIR-C19D-1N90/L649-P03/TR SMD3535-3P
供应商: 期货订购
标准整包数: 800
EVERLIGHT/台湾亿光电子 光纤收发器 HIR-C19D-1N90/L649-P03/TR

HIR-C19D-1N90/L649-P03/TR概述

    高功率红外LED产品技术手册

    产品简介

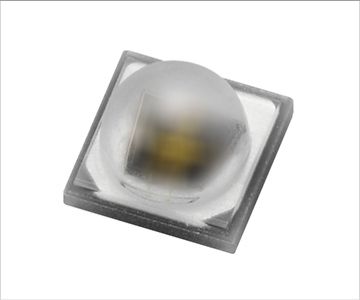

    高功率红外LED(HIR-C19D-1N90/L649-P03/TR) 是一款以高效率著称的小型表面贴装器件(SMD),由亿光电子(Everlight)生产。它具有850纳米的峰值波长,非常适合在各种红外应用系统中使用,如摄像机辅助对焦、工业检测以及智能家居等领域。其球形透镜设计提供了优异的辐射强度和视野角度,适用于需要精确光源控制的应用场景。

    技术参数


    | 参数类别 | 典型值 | 最大值 | 单位 | 备注 |

    | 连续正向电流 | 1500 mA |
    | 峰值正向电流 | 5000 mA | 条件:脉宽≤100μs,占空比≤1% |
    | 反向电压 | 5 V |
    | 工作温度范围 | -40至+100 °C |
    | 结温 | 125 °C |
    | 热阻 | 18 K/W | 结到引脚框架 |
    | 功耗 | 3 W | 条件:IF=700mA |
    | 辐射总功率 1300 | mW | 条件:IF=1A |
    | 辐射强度 560 | mW/sr | 条件:IF=1A |
    | 峰值波长 850 | nm | 条件:IF=350mA |
    | 视角 90 | ° | 条件:IF=20mA |
    | 正向电压 | 3.0 | 3.8 | V | 条件:IF=5A |

    产品特点和优势


    该高功率红外LED的主要特点包括:
    1. 高效能:采用GaAlAs芯片材料和水清硅透镜,确保高效率与精准匹配光电探测器。
    2. 小型化封装:适用于空间有限的设计需求。
    3. 可靠性:热阻低(18K/W),适合长时间高负载运行。
    4. 环保合规:符合RoHS标准,无铅无卤素(溴<900ppm,氯<900ppm,溴+氯<1500ppm)。
    5. 适用性广:可广泛应用于CCD相机、安防监控及自动化检测系统。

    应用案例和使用建议


    应用案例:
    - CCD摄像头辅助对焦:利用其精确的红外波段,增强图像捕捉的精度。
    - 智能照明系统:为传感器提供稳定光源支持。
    - 自动化检测:配合红外接收装置进行物体检测与分类。
    使用建议:
    - 建议在焊接时加入散热片,以降低热累积效应。
    - 贴片过程需严格按照推荐曲线操作,避免重复焊接。
    - 操作时注意避免对透镜施加额外压力,防止损坏。

    兼容性和支持


    该产品兼容多种红外接收模块,尤其适用于与硅光电二极管或光电晶体管配套使用。亿光电子提供全面的技术支持,包括产品规格确认、样品申请以及定制化服务。同时,公司承诺其产品质量在发货后12个月内完全符合规定。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向电流过小 | 检查电路连接是否正确,调整驱动电路。 |
    | 视角偏离设计要求 | 确认焊接过程中是否存在偏差,重新焊接。 |
    | 温度过高 | 添加散热片或优化散热设计。 |

    总结和推荐


    总体来看,HIR-C19D-1N90/L649-P03/TR 是一款性能卓越且高度可靠的产品,特别适合需要高性能红外光源的应用场合。结合其小尺寸、高效率及环保特性,推荐给希望提升系统性能的开发者和技术工程师。亿光电子凭借多年行业经验,持续为客户提供优质解决方案。因此,该产品值得信赖并推荐选用。
    版权所有 © 2010, Everlight 所有权利保留
    发布日期:2018年8月2日
    版号:DIR-0001643 V4

HIR-C19D-1N90/L649-P03/TR参数

参数
数据传输速率 -
光纤类型 -
波长 850nm
连接类型 -
最大传输距离 -
最大工作供电电压 -
最小工作供电电压 -
安装方式 贴片安装
包装方式 卷带包装

HIR-C19D-1N90/L649-P03/TR数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 光纤收发器 EVERLIGHT/台湾亿光电子 HIR-C19D-1N90/L649-P03/TR HIR-C19D-1N90/L649-P03/TR数据手册

HIR-C19D-1N90/L649-P03/TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ ¥ 6.9768
库存: 8000
起订量: 800 增量: 800
交货地:
最小起订量为:800
合计: ¥ 5581.44
