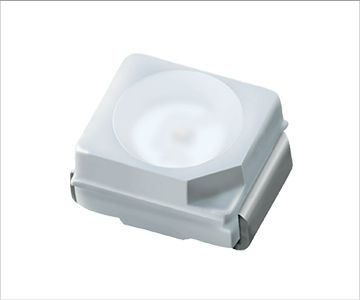

67-11/W1C-ES1T2N/2T

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 120° 3.2V 20mA 圆形,带平顶 透明 无色,暖白色 1411 贴片安装 3.5mm*2.7mm*800μm
供应商型号: 67-11/W1C-ES1T2N/2T SMD3528
供应商: 期货订购
标准整包数: 2000
EVERLIGHT/台湾亿光电子 发光二极管 67-11/W1C-ES1T2N/2T

67-11/W1C-ES1T2N/2T概述

    白光LED产品技术手册解析

    1. 产品简介


    Everlight Electronics推出的白光LED(型号67-11/W1C-FV1W2F/2T)是一种采用荧光粉激发技术制造的表面贴装器件,专为各种现代电子产品设计。这款LED利用蓝光LED芯片和磷光材料来生成高亮度的白光输出,具有高发光强度、高效率的特点,且发射的颜色坐标为x=0.29, y=0.30,符合RoHS标准,无铅环保设计。产品广泛应用于办公自动化设备、全彩色液晶屏背光照明、汽车电子以及传统灯泡和荧光灯的替代等领域。

    2. 技术参数


    - 封装尺寸: 符合行业标准,具体细节见包装图示。
    - 最大额定值: 工作温度范围为-40°C至+85°C,存储温度范围为-40°C至+90°C;反向电压5V,正向电流25mA;静电放电保护可达2000V。
    - 光电特性: 正向电压范围2.70V至3.50V(典型值),发光强度715至1800mcd,视角为120°(典型值)。

    3. 产品特点和优势


    此款LED的最大亮点在于其卓越的发光效率与高色彩一致性,通过精确控制磷光材料的比例实现了稳定的白光输出。此外,它具备良好的ESD防护能力,确保长时间稳定运行。在可靠性测试中表现出色,能够在极端条件下保持性能稳定,适用于对品质要求极高的场合。

    4. 应用案例和使用建议


    - 应用案例: 在高端显示器背光源中作为关键组件,提供均匀且明亮的光线;也可用于智能家居照明系统,营造舒适的居住环境。
    - 使用建议: 安装时需注意避免过流现象,推荐使用限流电阻保护电路;焊接过程中要严格遵守规定的温度曲线,防止损坏敏感元件。

    5. 兼容性和支持


    该LED与市面上主流的印刷电路板兼容,易于集成到现有设计中。Everlight提供全面的技术支持服务,包括但不限于样品供应、定制化开发及售后维护,帮助客户快速完成项目实施。

    6. 常见问题与解决方案


    - 问题一: 如何处理潮湿问题?
    - 解决办法: 在未准备使用前不要打开防潮包装袋;若已开封则需在指定条件下存储或进行干燥处理。

    - 问题二: 焊接时如何避免损伤?
    - 解决办法: 使用不超过25W功率的烙铁,并按照规定的时间间隔操作每个焊点。

    7. 总结和推荐


    综上所述,Everlight生产的这款白光LED凭借其优异的技术指标、广泛的应用范围以及可靠的质量保证,在行业内占据重要地位。对于需要高性能LED的应用场景而言,这无疑是一个值得信赖的选择。建议根据具体需求选择合适的版本,并遵循手册中的指导进行正确安装与维护。

67-11/W1C-ES1T2N/2T参数

参数
显示颜色 无色,暖白色
视角 120°
透镜类型 透明
Vf-正向电压 3.2V
透镜形状 圆形,带平顶
波长 -
测试电流 20mA
长*宽*高 3.5mm*2.7mm*800μm
通用封装 1411
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

67-11/W1C-ES1T2N/2T数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 67-11/W1C-ES1T2N/2T 67-11/W1C-ES1T2N/2T数据手册

67-11/W1C-ES1T2N/2T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ ¥ 0.5342
库存: 20000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 1068.4
