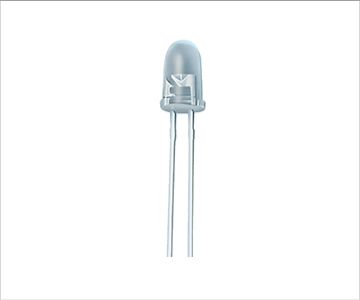

7344-15SUGC/S400-A5

产品分类: 发光二极管
厂牌: EVERLIGHT/台湾亿光电子
产品描述: 525nm 30° 3.3V 20mA 圆形,带圆顶 透明 无色,绿色 通孔安装 4.6mm*4.6mm*8.9mm
供应商型号: SCE-EL7344-15SUGC/S
供应商: 海外现货
标准整包数: 25
EVERLIGHT/台湾亿光电子 发光二极管 7344-15SUGC/S400-A5

7344-15SUGC/S400-A5概述


    产品简介


    Everlight 7344-15SUGC/S400-A5 LED灯泡
    Everlight公司推出的7344-15SUGC/S400-A5 LED灯泡是专为需要高亮度的应用而设计的产品。该LED灯泡提供了多种视角选择,有多种颜色和强度可供选择。它的可靠性和耐用性使得它成为各种电子设备的理想选择。此外,这款LED灯泡符合RoHS标准且无卤素,可以确保环境友好和安全性。

    技术参数


    - 基本电气特性:
    - 连续正向电流:25mA
    - 峰值正向电流(占空比1/10@1KHz):100mA
    - 反向电压:5V
    - 功率耗散:90mW
    - 工作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+100°C
    - 焊接温度:260°C持续5秒
    - 光度特性:
    - 光通量:5000至8000mcd(IF=20mA)
    - 视角:30°(IF=20mA)
    - 峰值波长:518nm(IF=20mA)
    - 主导波长:525nm(IF=20mA)
    - 光谱辐射带宽:35nm(IF=20mA)
    - 电气特性:
    - 正向电压:2.7至3.7V(IF=20mA)
    - 反向电流:≤50μA(VR=5V)

    产品特点和优势


    - 多样化视角选择: 用户可以根据具体需求选择不同视角的LED灯泡。
    - 可靠性: Everlight 7344-15SUGC/S400-A5 LED灯泡经过严格测试,确保长期稳定运行。
    - 环保特性: 符合RoHS和无卤素要求,对环境友好。
    - 高性能: 高亮度输出和宽广的工作温度范围,使其适用于各种复杂环境。
    - 包装形式: 提供卷带包装,方便自动化生产流程中的使用。

    应用案例和使用建议


    - 应用案例:
    - 电视
    - 显示器
    - 电话
    - 计算机
    使用建议:
    - 在安装LED灯泡之前,应确保焊接条件符合推荐标准。避免对引脚进行不当弯曲和切割。
    - 储存时,保持温度低于30°C和湿度低于70%RH,确保存储寿命。
    - 避免快速温度变化,特别是在高湿度环境中。
    - 清洁时仅使用异丙醇,切勿使用超声波清洁方法。
    - 在设计电路时需考虑LED的热管理,确保电流和温度的合理控制。

    兼容性和支持


    - 兼容性: 7344-15SUGC/S400-A5 LED灯泡可与市面上多数标准电子元件兼容,易于集成到各种设备中。
    - 支持和服务: Everlight提供详细的使用说明和技术支持,确保客户在安装和使用过程中获得充分指导。

    常见问题与解决方案


    - 问题1:如何正确焊接LED灯泡?
    - 解决方案: 使用300°C(最大30W)烙铁,焊接时间不超过3秒,距离LED环氧树脂部分至少3mm。
    - 问题2:如何处理静电放电(ESD)问题?
    - 解决方案: 推荐佩戴接地腕带和穿着防静电服装。避免使用玻璃或塑料等绝缘材料工具。

    总结和推荐


    综述:
    Everlight 7344-15SUGC/S400-A5 LED灯泡以其高亮度、多样化的视角选择和出色的可靠性,非常适合用于电视、显示器、电话和计算机等设备。其环保特性、广泛的适用范围和良好的热管理能力,使其在市场上具备极强的竞争力。
    推荐使用:
    鉴于其卓越的性能和广泛的应用领域,我们强烈推荐在相关设备中使用Everlight 7344-15SUGC/S400-A5 LED灯泡。遵循正确的安装和使用指南,可以确保其最佳性能和长期稳定性。

7344-15SUGC/S400-A5参数

参数
测试电流 20mA
显示颜色 无色,绿色
视角 30°
透镜类型 透明
Vf-正向电压 3.3V
透镜形状 圆形,带圆顶
波长 525nm
长*宽*高 4.6mm*4.6mm*8.9mm
安装方式 通孔安装
包装方式 散装

7344-15SUGC/S400-A5数据手册

厂牌 PDF简要描述 下载
EVERLIGHT/台湾亿光电子 发光二极管 EVERLIGHT/台湾亿光电子 7344-15SUGC/S400-A5 7344-15SUGC/S400-A5数据手册

7344-15SUGC/S400-A5封装设计

查看详情并下载
Symbol
Footprint
3D Model
