EUC3P63C

产品分类: 断路器
厂牌: EUROPA COMPONENTS
产品描述: Europa MCB, EUC系列, 3P极, 63A, C型跳闸特性
供应商型号: 8496608
供应商: 欧时
标准整包数: 1

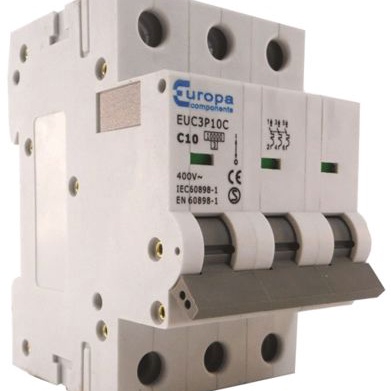

EUROPA COMPONENTS 断路器 EUC3P63C

EUC3P63C概述

    EDS1071-001 技术手册:MCB EUC1P, EUC2P, EUC3P B, C & D

    1. 产品简介


    EDS1071-001 是一款多功能微型断路器(MCB),提供单极(EUC1P)、双极(EUC2P)和三极(EUC3P)版本。这款断路器的主要功能是保护电路免受过载和短路的损害。它适用于各种工业和商业应用,包括建筑、工业控制、数据中心等。

    2. 技术参数


    | 参数 | 规格 |

    | 额定电流(In) | 1, 2, 4, 6, 10, 16, 20, 25, 32, 40, 50, 63A |
    | 额定电压(Ue) | AC 230(240)/400(415)V |
    | 额定频率 | 50/60Hz |
    | 额定冲击耐压(Uimp) | 4kV |
    | 能量限制等级 | 3 |
    | 极数 | 1, 2 & 3 |
    | 额定短路能力(Icn) | 10kA |
    | 工作温度范围 | -5°C 至 40°C |
    | 海拔高度 | 不超过2000米 |
    | 湿度 | 不超过50% @ 40°C,90% @ 20°C |
    | 污染程度 | 2级 |
    | 过电压类别 | III类 |
    | 端子防护等级 | IP20 |
    | 安装方式 | 35mm DIN轨 |
    | 端子类型 | 隧道型 |
    | 端子容量 | 1.0-25mm² |

    3. 产品特点和优势


    EDS1071-001 微型断路器具有以下显著特点:
    - 多种额定电流选择:覆盖广泛的电流需求。
    - 高短路保护能力:10kA的额定短路能力,确保系统的安全性。
    - 宽工作温度范围:适应多种恶劣环境条件。
    - IP20端子防护:防止灰尘和小物体进入,提高安全性和可靠性。
    - 易安装和维护:采用35mm DIN轨安装方式,方便快捷。
    - 多种曲线选择:B、C、D三种曲线选择,满足不同应用需求。

    4. 应用案例和使用建议


    该微型断路器广泛应用于住宅、工业控制、数据中心等领域。例如,在数据中心中,为了确保服务器稳定运行,通常需要配备高精度的保护装置。EDS1071-001可以为这些关键负载提供可靠的过载和短路保护。
    使用建议:
    - 在安装过程中,务必按照 IET 配线规范进行安装。
    - 定期检查端子紧固情况,以确保安全。
    - 避免使用电动工具直接操作断路器,以防损坏。

    5. 兼容性和支持


    EDS1071-001 与市场上常见的35mm DIN轨兼容,便于安装。制造商提供全面的技术支持和服务,包括安装指导和维修服务。请咨询当地授权经销商获取更多详细信息。

    6. 常见问题与解决方案


    - 问题1:安装后发现断路器无法正常分断
    - 解决方案:检查接线是否正确,特别是电源端子和负载端子的连接。

    - 问题2:断路器频繁跳闸
    - 解决方案:检查负载是否超负荷,或者电路是否有短路现象。

    - 问题3:端子松动
    - 解决方案:使用适当的扭矩扳手调整至推荐值(2.0Nm)。

    7. 总结和推荐


    综上所述,EDS1071-001是一款性能优良的微型断路器,适合多种应用场合。其多样的额定电流选择、高短路保护能力和广泛的适用范围使其在市场上具备较强竞争力。鉴于其可靠性和多功能性,强烈推荐在各类工业和商业项目中使用。

EUC3P63C参数

参数
极数 3
额定电压-AC 230V,400V
额定电压-DC -
照明电压-标称值 -
照明 -
断路器类型 MCB
执行器类型 -
额定电流 63A
长*宽*高 54mm*78mm*87mm
安装方式 DIN导轨安装

EUC3P63C厂商介绍

Europa Components是一家全球领先的电子元件分销商,专注于为客户提供广泛的电子元件和解决方案。公司主营产品包括:

1. 被动元件:如电阻、电容、电感等,广泛应用于消费电子、工业控制、通信设备等领域。
2. 半导体:包括二极管、晶体管、集成电路等,应用于汽车电子、医疗设备、计算机等领域。
3. 连接器:如插头、插座、电缆组件等,用于连接各种电子设备,应用于****、*事、通信等领域。
4. 传感器:如温度、压力、光敏等传感器,用于监测和控制各种环境参数,应用于工业自动化、智能家居等领域。

Europa Components的优势在于:

1. 丰富的产品线:提供超过100万种电子元件,满足客户多样化需求。
2. 强大的供应链:与全球多家顶级制造商建立合作关系,确保元件质量和供应稳定性。
3. 专业的技术支持:拥有经验丰富的技术团队,为客户提供专业的选型和应用支持。
4. 快速响应:提供24/7在线服务,快速响应客户需求,缩短交货周期。

EUC3P63C数据手册

厂牌 PDF简要描述 下载
EUROPA COMPONENTS 断路器 EUROPA COMPONENTS EUC3P63C EUC3P63C数据手册

EUC3P63C封装设计

查看详情并下载
Symbol
Footprint
3D Model
