EUBLMC16C30A

产品分类: 断路器
厂牌: EUROPA COMPONENTS
产品描述: Europa 剩余电流动作断路器 EUBLM系列, 16A, 240V, 2极, 30mA跳闸灵敏度
供应商型号: 1533459
供应商: 海外现货
标准整包数: 1

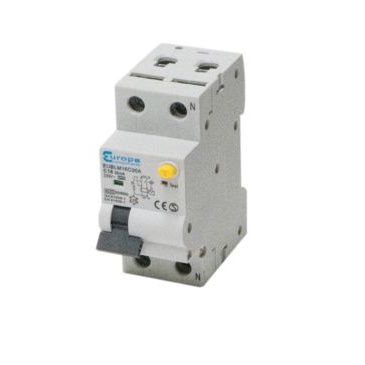

EUROPA COMPONENTS 断路器 EUBLMC16C30A

EUBLMC16C30A概述

    EDS1257-001 RCBO EUBLMC 2 Pole 6kA 技术手册

    1. 产品简介


    EDS1257-001 RCBO EUBLMC 2 Pole 6kA 是一款符合国际标准IEC 61009和EN 61009的电路断路器,适用于需要高安全性和可靠性的配电系统。它设计用于家庭、商业和工业应用中,提供双极保护,具有过载和短路保护功能。

    2. 技术参数


    - 产品型号: EDS1257-001
    - 认证: CE, SEMKO
    - 标准曲线: B, C(仅AC)
    - 额定电流 (In): 6, 16, 20, 32, 40A
    - 额定剩余动作电流 (IΔn): 30mA
    - 标准脱扣时间:
    - 1 x IΔn ≤ 300ms
    - 5 x IΔn ≤ 40ms
    - 额定电压 (Ue): AC 230(240)V
    - 额定频率: 50/60Hz
    - 额定冲击耐受电压 (Uimp): 4kV
    - 极数: 2
    - 额定短路容量 (Icn): 6kA
    - 操作温度范围: -25°C 到 40°C(平均不超过35°C)
    - 海拔高度: 不超过2000米
    - 湿度范围: 40°C时不超过50%,20°C时不超过90%
    - 污染等级: 2
    - 接线端子防护等级: IP20
    - 安装方式: 35mm DIN导轨
    - 接线端子类型: 柱式
    - 接线端子容量: 1.0-16mm²
    - 推荐接线端子扭矩: 2.0Nm

    3. 产品特点和优势


    - 多档额定电流选择: 6, 16, 20, 32, 40A,可根据需求灵活选择。
    - 高安全标准: 符合IEC 61009和EN 61009标准,确保在各种环境下的可靠运行。
    - 快速响应: 标准脱扣时间表现出色,能在短时间内切断故障电路。
    - 宽温区操作: 能在极端温度条件下保持稳定运行。
    - 防尘防水设计: 接线端子IP20防护等级,确保设备内部不受外界灰尘和湿气影响。

    4. 应用案例和使用建议


    应用场景:
    - 家庭配电箱:提供过载和短路保护。
    - 商业建筑:用于大型配电系统,保障人员和财产安全。
    - 工业设施:应用于需要高可靠性及大电流保护的场合。
    使用建议:
    - 安装前务必检查所有连接件的紧固情况,防止松动导致安全隐患。
    - 使用过程中定期检查连接件的紧固程度,确保长期稳定运行。
    - 确保电路的正确接线和合理布局,避免因安装不当引发故障。

    5. 兼容性和支持


    - 兼容性: 可与标准DIN导轨和其他符合IEC标准的电气设备兼容。
    - 支持和维护: 供应商提供详细的技术文档和专业客服支持,以确保客户在安装和使用过程中获得帮助。

    6. 常见问题与解决方案


    - 问题: 连接处发热或烧焦。
    - 解决方案: 检查所有连接件是否紧固,并确保使用推荐的扭矩值。

    - 问题: 断路器频繁跳闸。
    - 解决方案: 检查负载是否过大,或是否有其他电路问题,如接触不良或短路。

    7. 总结和推荐


    综合评估:
    EDS1257-001 RCBO是一款集高性能、高安全性于一体的产品,适合广泛的应用场合。它的多样化的额定电流选项和卓越的脱扣性能使其在家庭、商业和工业环境中都能发挥重要作用。
    推荐使用:
    鉴于其优异的技术参数和广泛的应用场景,我们强烈推荐使用EDS1257-001 RCBO,以提升配电系统的安全性和可靠性。

EUBLMC16C30A参数

参数
照明 -
断路器类型 RCBO
执行器类型 开关,扳钮
额定电流 16A
极数 2
额定电压-AC 240V
额定电压-DC -
照明电压-标称值 -
长*宽*高 36mm*78mm*87mm
安装方式 DIN导轨安装
应用等级 工业级

EUBLMC16C30A厂商介绍

Europa Components是一家全球领先的电子元件分销商,专注于为客户提供广泛的电子元件和解决方案。公司主营产品包括:

1. 被动元件:如电阻、电容、电感等,广泛应用于消费电子、工业控制、通信设备等领域。
2. 半导体:包括二极管、晶体管、集成电路等,应用于汽车电子、医疗设备、计算机等领域。
3. 连接器:如插头、插座、电缆组件等,用于连接各种电子设备,应用于****、*事、通信等领域。
4. 传感器:如温度、压力、光敏等传感器,用于监测和控制各种环境参数,应用于工业自动化、智能家居等领域。

Europa Components的优势在于:

1. 丰富的产品线:提供超过100万种电子元件,满足客户多样化需求。
2. 强大的供应链:与全球多家顶级制造商建立合作关系,确保元件质量和供应稳定性。
3. 专业的技术支持:拥有经验丰富的技术团队,为客户提供专业的选型和应用支持。
4. 快速响应:提供24/7在线服务,快速响应客户需求,缩短交货周期。

EUBLMC16C30A数据手册

厂牌 PDF简要描述 下载
EUROPA COMPONENTS 断路器 EUROPA COMPONENTS EUBLMC16C30A EUBLMC16C30A数据手册

EUBLMC16C30A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 570.2667
库存: 82
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 570.26
