4.9152MHz HC49/4H/30/50/-40+85/18pF/ATF

产品分类: 无源晶振
厂牌: EUROQUARTZ
产品描述: Euroquartz 晶振, 4.9152MHz, 通孔安装, 2引脚, 18pF负载, 10.77 x 4.34 x 3.5mm, 长10.77mm
供应商型号: 6938787
供应商: 海外现货
标准整包数: 1

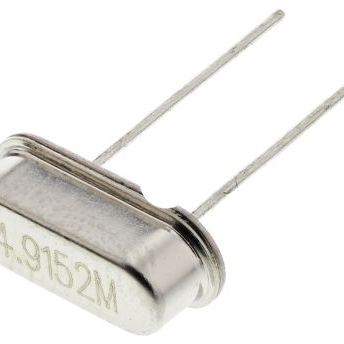

EUROQUARTZ 无源晶振 4.9152MHz HC49/4H/30/50/-40+85/18pF/ATF

4.9152MHz HC49/4H/30/50/-40+85/18pF/ATF概述

    HC49-4H 和 HC49-4HL 晶体技术手册

    产品简介


    HC49-4H 和 HC49-4HL 是由 EUROQUARTZ 公司生产的行业标准晶体单元,主要用于低功耗、低成本的系统时钟频率源。这类晶体采用 AT 切割带状晶体,并且封装在一个密封金属壳内,确保了其良好的稳定性和可靠性。该产品提供了两种不同的封装高度(3.5mm 和 2.5mm),适用于不同空间需求的应用场合。频率范围覆盖了从 3.2MHz 到 70MHz 的宽广频段,同时支持高频率基础模式和 BT 切割模式。

    技术参数


    - 频率范围: 3.2MHz 至 70MHz
    - 振荡模式:
    - AT 切割基础模式:3.2MHz 至 30MHz
    - BT 切割基础模式:24MHz 至 48MHz
    - AT 切割 3 阶谐波模式:27MHz 至 70MHz
    - 校准容差:
    - AT 切割:±30ppm(可选至 ±10ppm)
    - BT 切割:±30ppm
    - 温度稳定性:
    - AT 切割:±30ppm(-10°C 至 +60°C;可选至 ±10ppm)
    - BT 切割:±100ppm(-10°C 至 +60°C)
    - 负载电容 (CL): 8pF 至 32pF
    - 老化率:
    - 25°C 下:第一年 ≤ ±3ppm,随后每年 ≤ ±1ppm
    - 驱动功率: 100mW(典型值),最大值 500mW
    - 存储温度范围: -50°C 至 +105°C
    - 兼容性: 符合 RoHS 标准
    - 包装形式: 散装包装(引脚式卷盘)

    产品特点和优势


    HC49-4H 和 HC49-4HL 晶体具有出色的稳定性和可靠度,这得益于其 AT 切割和密封金属外壳设计。高频率基础模式及 BT 切割模式使其适应各种高精度要求的应用场景。这些晶体不仅价格经济实惠,而且在多种电子设备中均有广泛应用,如通信设备、消费电子产品、工业自动化控制系统等。

    应用案例和使用建议


    - 通信设备: 在无线通信模块中,这些晶体可以作为时钟信号源,保证通信系统的稳定性和精确性。
    - 消费电子产品: 可以用于便携式设备,如智能手表和智能手机中,为处理器提供精准的时钟频率。
    - 工业自动化: 在精密控制电路中,这些晶体有助于提高系统的同步性和响应速度。
    使用建议:
    - 确保所有连接都按照手册要求正确无误,特别是在高频应用中。
    - 注意温度范围和湿度对晶体稳定性的影响,在极端环境下使用时需采取适当的保护措施。
    - 定期检查驱动功率,确保晶体工作在合适的范围内,以延长使用寿命。

    兼容性和支持


    - 兼容性: 与大多数常见的电子元器件兼容,可用于多种电路设计中。
    - 支持和维护: 提供全面的技术文档和在线支持,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    - 问题 1: 振荡不稳定
    - 解决方案: 检查电源电压是否符合要求,确认晶体焊接无虚焊。
    - 问题 2: 温度变化导致频率漂移
    - 解决方案: 选择稳定性更高的 AT 切割基础模式晶体,或使用温补晶体(TCXO)来提升温度稳定性。

    总结和推荐


    总体来看,HC49-4H 和 HC49-4HL 晶体凭借其优异的性能和广泛的适用性,成为众多电子设备的理想选择。无论是需要高精度时钟信号的通信设备还是成本敏感型消费电子,这款晶体都能提供可靠的支持。因此,强烈推荐使用这些晶体以提升系统的整体性能和可靠性。

4.9152MHz HC49/4H/30/50/-40+85/18pF/ATF参数

参数
负载电容 18pF
频率稳定性 ±30ppm
频率容差 ±30ppm
等效串联电阻 120Ω
频率 4.9152MHz
驱动电平 -
长*宽*高 10.77mm*4.34mm*3.5mm
通用封装 HC-49-4H
安装方式 通孔安装

4.9152MHz HC49/4H/30/50/-40+85/18pF/ATF厂商介绍

EUROQUARTZ是一家专门从事石英产品制造和分销的公司。它的主要产品包括:

1. 石英砂:用于玻璃制造、铸造、滤料、建筑和水处理等领域。
2. 石英粉:用于涂料、塑料、橡胶、电子和陶瓷等行业。
3. 高纯石英:用于半导体、光电子和精密仪器等高科技领域。
4. 石英玻璃:用于实验室设备、医疗设备和高端照明产品。

EUROQUARTZ的优势在于:

- 质量控制:拥有严格的质量管理体系,确保产品符合国际标准。
- 技术创新:不断研发新技术,提升产品性能和应用范围。
- 客户服务:提供定制化服务,满足客户的特定需求。
- 全球网络:拥有广泛的全球分销网络,确保产品供应的稳定性和及时性。

EUROQUARTZ致力于为客户提供高质量的石英产品和解决方案,以满足不同行业的需求。

4.9152MHz HC49/4H/30/50/-40+85/18pF/ATF数据手册

厂牌 PDF简要描述 下载
EUROQUARTZ 无源晶振 EUROQUARTZ 4.9152MHz HC49/4H/30/50/-40+85/18pF/ATF 4.9152MHz HC49/4H/30/50/-40+85/18pF/ATF数据手册

4.9152MHz HC49/4H/30/50/-40+85/18pF/ATF封装设计

查看详情并下载
Symbol
Footprint
3D Model
