F2409N-1WR3

产品分类:
产品描述:
供应商型号:
供应商:
标准整包数: 0

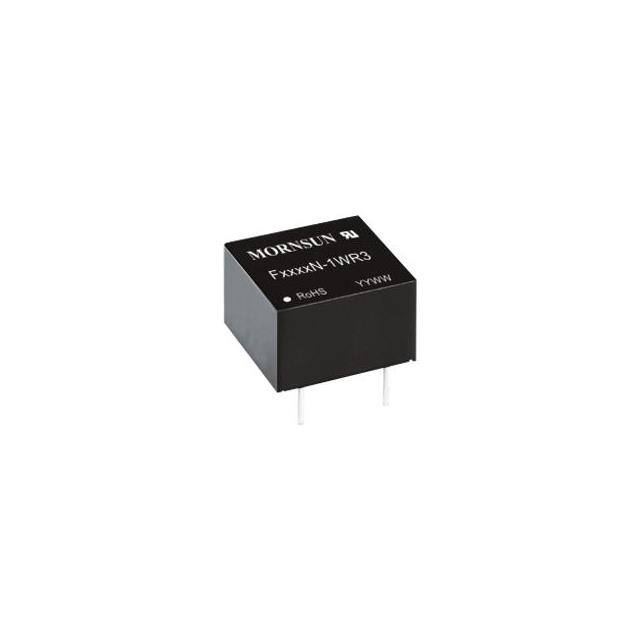

MORNSUN/广州金升阳科技  F2409N-1WR3

F2409N-1WR3概述

    DC/DC 模块电源 FN-1WR3 系列技术手册

    产品简介


    FN-1WR3 系列 DC/DC 模块电源是专为板上电源系统设计的产品,适用于需要在输入电源与输出电源之间产生一组隔离电压的应用场合。这些模块广泛应用于数字电路、一般低频模拟电路、继电器驱动电路以及数据交换电路等领域。

    技术参数


    | 参数 | 型号 | 输入电压范围(VDC) | 输出电压(VDC) | 最大负载电流(mA) | 效率(%) |
    |
    | F1203N-1WR3 | 12 | 10.8-13.2 | 3.3 | 303 | 81 |
    | F1205N-1WR3 | 5 | 10.8-13.2 | 5 | 200 | 81 |
    | F1209N-1WR3 | 9 | 10.8-13.2 | 9 | 111 | 81 |
    | F1212N-1WR3 | 12 | 10.8-13.2 | 12 | 83 | 81 |
    | F1215N-1WR3 | 15 | 10.8-13.2 | 15 | 67 | 81 |
    | F1224N-1WR3 | 24 | 10.8-13.2 | 24 | 42 | 81 |
    | F1505N-1WR3 | 15 | 13.5-16.5 | 5 | 200 | 81 |
    | F1509N-1WR3 | 9 | 13.5-16.5 | 9 | 111 | 81 |
    | F1515N-1WR3 | 15 | 13.5-16.5 | 15 | 67 | 81 |
    | F2403N-1WR3 | 24 | 21.6-26.4 | 3.3 | 303 | 81 |
    | F2405N-1WR3 | 5 | 21.6-26.4 | 5 | 200 | 81 |
    | F2409N-1WR3 | 9 | 21.6-26.4 | 9 | 111 | 81 |
    | F2412N-1WR3 | 12 | 21.6-26.4 | 12 | 83 | 81 |
    | F2415N-1WR3 | 15 | 21.6-26.4 | 15 | 67 | 81 |
    | F2424N-1WR3 | 24 | 21.6-26.4 | 24 | 42 | 81 |

    产品特点和优势


    1. 持续短路保护:具备持续短路保护功能,能够防止过载损坏。
    2. 空载输入电流低:空载输入电流低至8mA,有助于减少能耗。
    3. 工作温度范围广:工作温度范围从-40°C到+105°C,适应多种环境。
    4. 高效率:效率高达81%,节省能源。
    5. 隔离电压:隔离电压达到3000VDC,确保安全隔离。
    6. 符合国际标准:采用国际标准引脚布局。

    应用案例和使用建议


    1. 经典应用:若需进一步减小输入输出纹波,可以在输入输出端连接一个电容网络,如图3所示。但应注意选择合适的滤波电容,过大可能引起启动问题。对于每一路输出,在保证安全可靠工作的条件下,建议容量参考表1。
    2. EMC 解决方案:推荐使用图4所示的电路,通过添加适当的电容和电感来抑制电磁干扰(EMI)。

    兼容性和支持


    - 兼容性:该系列产品与其他电子元器件或设备具有良好的兼容性,可广泛应用于各种系统中。
    - 支持:厂商提供全面的技术支持和维护服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题:启动时出现异常。
    - 解决方法:检查输入电压是否稳定,确认输入电容值是否合适。
    2. 问题:输出电压不稳定。
    - 解决方法:检查输出电容值是否满足要求,确认负载是否过大。
    3. 问题:发热严重。
    - 解决方法:确保散热良好,避免过热导致损坏。

    总结和推荐


    FN-1WR3 系列 DC/DC 模块电源以其高效率、宽工作温度范围和良好的隔离性能在众多应用中表现出色。其独特的持续短路保护和低空载输入电流特性使其在市场上具有很强的竞争力。综合考虑,我们强烈推荐这一系列的 DC/DC 模块电源用于各种高可靠性需求的应用场合。

F2409N-1WR3参数

参数
包装方式 管装

F2409N-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

F2409N-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 MORNSUN/广州金升阳科技 F2409N-1WR3 F2409N-1WR3数据手册
