F1205N-1WR3

产品分类:
产品描述:
供应商型号:
供应商:
标准整包数: 0

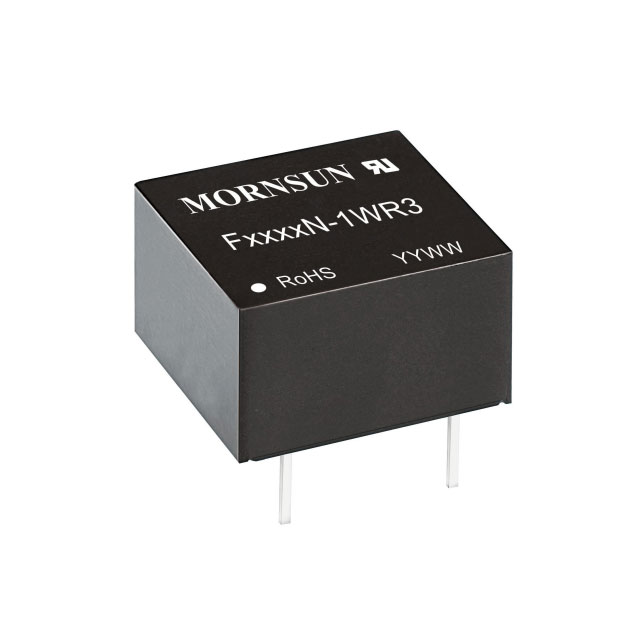

MORNSUN/广州金升阳科技  F1205N-1WR3

F1205N-1WR3概述

    DC/DC 模块电源 FN-1WR3 系列 技术手册

    1. 产品简介


    DC/DC 模块电源 FN-1WR3 系列是专门为需要产生一组与输入电源隔离的电压的应用场合而设计的。这些电源模块广泛应用于纯数字电路、一般低频模拟电路、继电器驱动电路和数据交换电路等领域。该系列模块电源具有高效率、低空载电流、宽工作温度范围等特点,特别适用于各种工业和商业设备中。

    2. 技术参数


    | 参数 | 值 |

    | 输入电压范围 | 12VDC (10.8-13.2VDC) |
    | 输出电压 | 3.3VDC/5VDC/9VDC/12VDC/15VDC/24VDC |
    | 输出电流 | 3.3VDC:3.3A
    5VDC:5A
    9VDC:1.11A
    12VDC:830mA
    15VDC:670mA
    24VDC:420mA |
    | 满载效率 | 高达 81% |
    | 纹波 & 噪声 | 3.3VDC/5VDC/9VDC/12VDC/15VDC:30-75mVp-p
    24VDC:50-100mVp-p |
    | 工作温度范围 | -40℃ 至 +105℃ |
    | 隔离电压 | 3000VDC |
    | 认证 | UL 62368-1 EN 62368-1 |

    3. 产品特点和优势


    FN-1WR3 系列具备以下独特功能和优势:
    - 可持续短路保护:防止过载引起的损坏。
    - 低空载输入电流:最高可达 8mA,提高能效。
    - 宽工作温度范围:从 -40℃ 到 +105℃。
    - 高效能:效率高达 81%,满足高性能需求。
    - 高隔离电压:隔离电压为 3000VDC,确保安全性。

    4. 应用案例和使用建议


    应用案例
    该系列模块电源适用于多种应用场景,例如:
    - 纯数字电路
    - 一般低频模拟电路
    - 继电器驱动电路
    - 数据交换电路
    使用建议
    为了进一步减小输入输出纹波,可在输入输出端连接一个电容滤波网络。例如:
    - 输入电容 Cin 为 2.2µF/25V,输出电容 Cout 为 10µF/16V(适用于 12VDC 输入和 3.3/5VDC 输出)。
    - 输入电容 Cin 为 2.2µF/25V,输出电容 Cout 为 4.7µF/25V(适用于 15VDC 输入和 9VDC 输出)。
    - 输入电容 Cin 为 1µF/50V,输出电容 Cout 为 2.2µF/25V(适用于 24VDC 输入和 12VDC 输出)。

    5. 兼容性和支持


    FN-1WR3 系列模块电源具有良好的兼容性,适用于多种标准接口。此外,广州金升阳科技有限公司提供了全面的技术支持,包括安装指导、故障排查和定期维护服务。用户可以通过其官方网站和技术支持热线获得进一步的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 启动问题 | 选用合适的滤波电容,避免过大容量。 |
    | 过载保护失效 | 确保接线正确,负载不超出额定范围。 |
    | 输出电压不稳定 | 检查输入电压波动情况,调整输入滤波电容值。 |
    | 效率低 | 确保输入电压在最佳范围内,减少线路损耗。 |

    7. 总结和推荐


    FN-1WR3 系列 DC/DC 模块电源凭借其高效率、宽工作温度范围和可持续短路保护等功能,成为众多工业和商业应用的理想选择。该系列模块电源非常适合用于需要隔离电压的应用场景,尤其是那些对温度和环境要求较高的环境。强烈推荐在需要高可靠性、高效率电源解决方案的应用中使用此产品。

F1205N-1WR3参数

参数
通用封装 插件
零件状态 在售
包装方式 管装

F1205N-1WR3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

F1205N-1WR3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 MORNSUN/广州金升阳科技 F1205N-1WR3 F1205N-1WR3数据手册

F1205N-1WR3封装设计

查看详情并下载
Symbol
Footprint
3D Model
