QA153HC-1504R3

产品分类:
产品描述:
供应商型号: SG-QA153HC-1504R3
供应商: 期货订购
标准整包数: 1
MORNSUN/广州金升阳科技  QA153HC-1504R3

QA153HC-1504R3概述

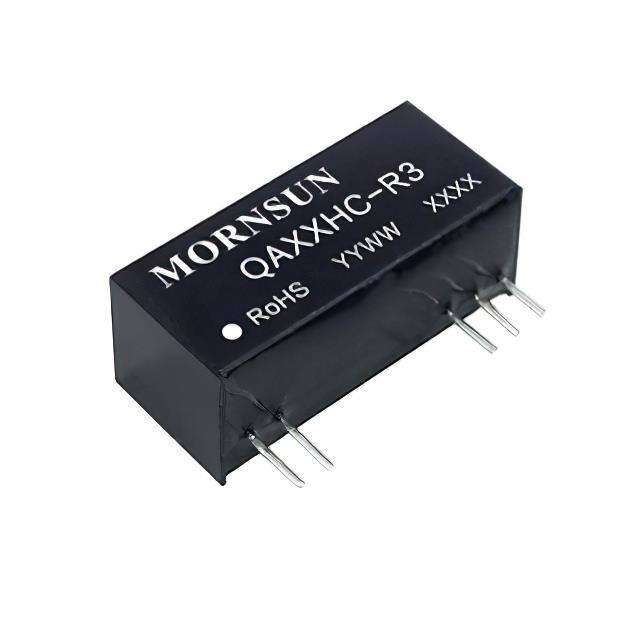

    # SIC 驱动器专用 DC/DC 模块电源 QAxxxHC-R3 系列

    产品简介


    广州金升阳科技有限公司推出的 QAxxxHC-R3 系列 SIC 驱动器专用 DC/DC 模块电源,专为电力电子设备中的 SIC 驱动器设计。该系列电源集成了高效能转换技术和可靠的隔离功能,适用于通用变频器、交流伺服驱动系统、电焊机和不间断电源(UPS)等领域。凭借其出色的效率和小巧的封装,该产品不仅能够提高系统的整体性能,还能有效降低能耗和提升稳定性。

    技术参数


    QAxxxHC-R3 系列产品的技术规格如下:
    | 产品型号 | 输入电压 (VDC) | 输出电压 (VDC) | 输出电流 (mA) | 效率 (%) | 容性负载 (µF) |
    |
    | QA123HC-1504R3 | 12 | +15.0 / -4.0 | +120 / -120 | 82 / 87 | 2200 |
    | QA153HC-1504R3 | 15 | +15.0 / -4.0 | +120 / -120 | 82 / 87 | 2200 |
    | QA243HC-1504R3 | 24 | +15.0 / -4.0 | +120 / -120 | 77 / 82 | 2200 |
    | QA123HC-2005R3 | 12 | +20.0 / -5.0 | +90 / -90 | 82 / 87 | 470 |
    | QA153HC-2005R3 | 15 | +20.0 / -5.0 | +90 / -90 | 82 / 87 | 2200 |
    | QA243HC-2005R3 | 24 | +20.0 / -5.0 | +90 / -90 | 76 / 81 | 2200 |
    输入特性
    - 工作条件:冲击电压 -0.7 VDC 至最大 18/21/30 VDC (根据不同输入电压而定)
    - 输入滤波器类型:电容滤波
    - 热插拔:不支持
    输出特性
    - 输出电压精度:10% - 100% 负载
    - 线性调节率:±1.1% 至 ±1.5%
    - 负载调整率:±8% 至 ±15%
    - 温度漂移系数:满载 ±0.04%/℃ 至 ±0.1%/℃
    - 纹波&噪声:20 MHz 带宽下 50mVp-p 至 100mVp-p
    电气特性
    - 隔离电压:输入-输出 5000 VAC (加强绝缘)
    - 长期绝缘电压:1700 V
    - 绝缘电阻:输入-输出 ≥1000 MΩ
    - 隔离电容:≤3.5 pF
    - 电气间隙:≥14.14 mm
    - 爬电距离:≥14.14 mm
    - CMTI:±200 kV/us
    - 工作温度:-40℃ 至 +105℃
    - 存储温度:-55℃ 至 +125℃
    - 开关频率:满载时 200 kHz
    - MTBF:3500 k hours (MIL-HDBK-217F@25℃)

    产品特点和优势


    1. 高效率:可达 87%,显著降低能源损耗。
    2. 超小型封装:采用 SIP 封装,体积小,便于集成。
    3. 强大隔离能力:隔离电压高达 5000 VAC,适用于高电压环境。
    4. 高可靠性:工作温度范围广,长期绝缘电压 1700 V,具有优异的抗干扰能力和环境适应性。
    5. 长期使用稳定:可空载使用,且具有输出短路保护及自恢复功能。
    6. 符合 RoHS 标准:环保设计,安全可靠。

    应用案例和使用建议


    QAxxxHC-R3 系列广泛应用于通用变频器、交流伺服驱动系统、电焊机和 UPS 等设备中。例如,在交流伺服驱动系统中,该电源模块能够为电机提供稳定的电源支持,从而保证伺服系统的高效运行。
    使用建议
    1. 布局建议:确保输入电源线和 SIC 驱动器引线尽可能短。
    2. 输出滤波:使用陶瓷电容或电解电容,避免使用钽电容以减少失效风险。
    3. 散热措施:在振动环境下使用时,可在模块旁边用胶水固定。
    4. 负载限制:驱动器平均输出功率必须小于电源模块输出功率,防止过载。

    兼容性和支持


    该系列产品与多种 SIC 驱动器兼容,适用于不同应用场景。广州金升阳科技有限公司提供全面的技术支持,包括详细的选型指导、安装手册、应用笔记等资源。客户可以通过技术支持热线或官网获得进一步的帮助。

    常见问题与解决方案


    问题 1:如何进行过载保护?
    解决方案:可以在电路中添加断路器或保险丝来实现过载保护。
    问题 2:EMI 问题如何解决?
    解决方案:参考产品手册中的典型推荐电路图,合理布置输入和输出滤波电容。
    问题 3:纹波和噪声如何控制?
    解决方案:建议使用低内阻电解电容作为输出滤波电容,并按照手册中的推荐电路图进行连接。

    总结和推荐


    QAxxxHC-R3 系列 SIC 驱动器专用 DC/DC 模块电源以其高效率、紧凑封装、强大的隔离能力及良好的环境适应性,成为市场上的优秀选择。在多个应用场景中表现卓越,特别是针对需要高可靠性的电力电子设备。总体而言,该产品非常值得推荐给需要高效能电源模块的工程师和技术人员。

QA153HC-1504R3参数

参数
零件状态 在售
包装方式 管装

QA153HC-1504R3厂商介绍

MORNSUN(广州金升阳科技有限公司)是中国的一家高新技术企业,专注于电源产品的研发、生产和销售。公司主营产品包括AC/DC电源模块、DC/DC电源模块、隔离电源、EMC滤波器、适配器等,广泛应用于通信、电力、工控、医疗、轨道交通等领域。

MORNSUN的优势在于:
1. 技术创新:拥有多项专利技术,持续进行产品创新和研发。
2. 品质保证:通过ISO9001、ISO14001等国际认证,严格把控产品质量。
3. 快速响应:提供快速的技术支持和售后服务,满足客户需求。
4. 定制服务:可根据客户需求提供定制化产品解决方案。
5. 环保节能:产品符合RoHS、REACH等环保标准,注重节能降耗。

QA153HC-1504R3数据手册

厂牌 PDF简要描述 下载
MORNSUN/广州金升阳科技 MORNSUN/广州金升阳科技 QA153HC-1504R3 QA153HC-1504R3数据手册

QA153HC-1504R3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 21.7279
50+ ¥ 19.995
100+ ¥ 19.3285
500+ ¥ 18.662
1000+ ¥ 17.9955
库存: 1000
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 21.72
