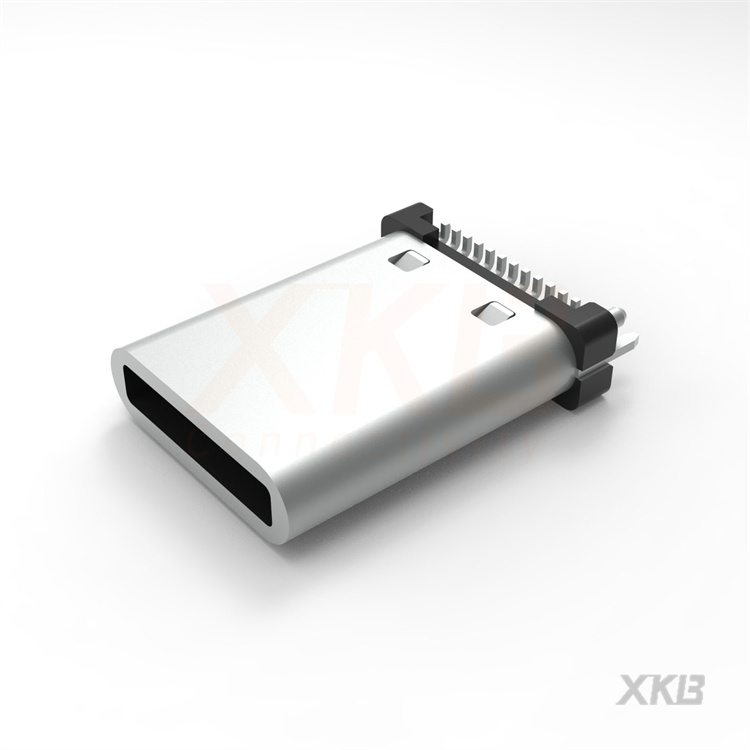

U263-241N-4BQC15

产品分类: USB/DVI/HDMI 连接器
产品描述: Type-C,USB 3.1 1 24P 公头
供应商型号: 14M-U263-241N-4BQC15 SMD
供应商: 云汉优选
标准整包数: 1
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 U263-241N-4BQC15

U263-241N-4BQC15概述

    U263-24XN-4BQC15电子元器件技术手册

    产品简介


    U263-24XN-4BQC15是一款高性能的连接器,属于精密工业级产品。它具有多种信号端子和电源端子,适用于高速数据传输和电力供应的应用场合。本产品广泛应用于消费电子、通信设备及工业自动化等领域。

    技术参数


    - 材料规格:外壳为LCP(耐热工程塑料),前壳为不锈钢材质。
    - 镀层规格:终端镀镍50微英寸(最小),功能性区域镀金(厚度按P/N),焊区镀层按P/N。
    - 机械性能:
    - 插入力:0.5~2.0kgf
    - 拔出力:0.8~2.0kgf
    - 耐用性:10000次循环
    - 电气性能:
    - 绝缘电阻:100MΩ最小
    - 耐压测试:交流100V,持续1分钟
    - 最大电流:3.0A
    - 接触电阻:VBUS和GND引脚以及其他引脚:每针最大40mΩ;所有引脚最大变化:10mΩ
    - 电压等级:100V DC/AC(最大有效值)
    - 屏蔽电阻:最大50mΩ
    - 工作温度范围:-30°C ~ +85°C
    - 尺寸:根据图纸所示具体尺寸

    产品特点和优势


    1. 高可靠性:插拔寿命可达10000次,确保长时间稳定运行。
    2. 优异的电气性能:低接触电阻和高绝缘电阻,确保数据传输的稳定性和可靠性。
    3. 环境适应性强:工作温度范围宽广,适合各种严苛环境的应用。
    4. 高强度材料:采用不锈钢材质的外壳和中间板,增强结构强度和耐用性。

    应用案例和使用建议


    - 应用场景:适合高速数据传输和电力供应的场景,如USB Type-C接口的设备。
    - 使用建议:在组装时应注意正确的焊接温度(260°C下保持10秒),并遵循推荐的PCB布局。对于特殊需求,可以考虑调整镀层规格以满足特定的应用要求。

    兼容性和支持


    - 兼容性:本产品可与其他标准USB Type-C连接器兼容。
    - 支持和服务:供应商提供详细的安装指南和技术支持,包括问题解答和售后服务。

    常见问题与解决方案


    1. 问题:焊接过程中出现虚焊。
    - 解决方案:检查焊接温度是否达到要求(260°C),并确保保持时间足够长(10秒)。
    2. 问题:接触电阻过高。
    - 解决方案:确认镀金厚度是否符合要求,必要时重新调整镀层工艺。
    3. 问题:无法通过耐压测试。
    - 解决方案:检查是否有漏电现象,重新检查绝缘部分是否有损伤。

    总结和推荐


    U263-24XN-4BQC15连接器凭借其出色的电气性能、耐用性和环境适应性,在多种应用场合中表现出色。推荐用于需要高可靠性的高速数据传输和电力供应系统中。其广泛的温度适应性和高插拔寿命使其成为工业和消费电子产品开发的理想选择。

U263-241N-4BQC15参数

参数
规格 -
额定电压 -
端口数 1
触头数量 24P
类型 Type-C,USB 3.1
公母头 公头
