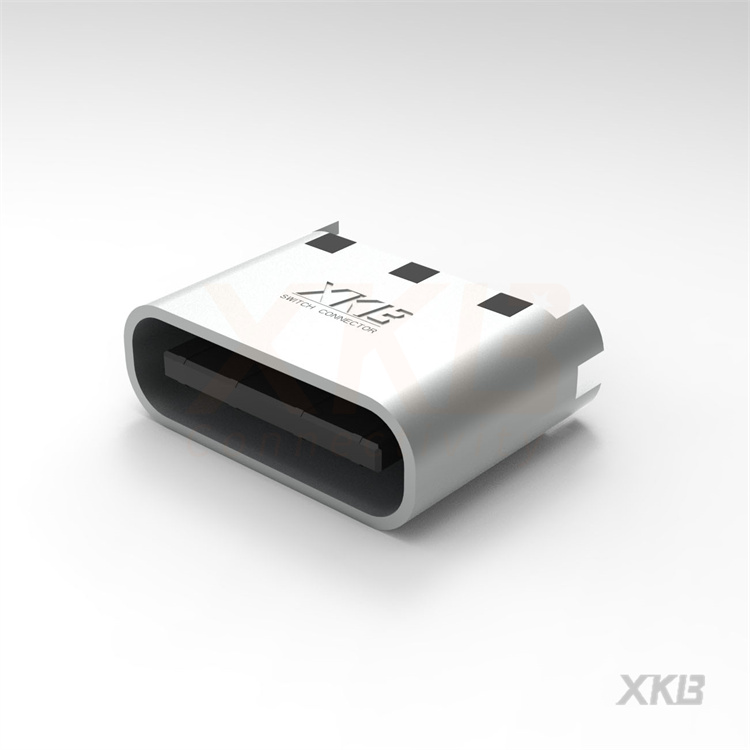

U263-241N-4BQC14

产品分类: USB/DVI/HDMI 连接器
产品描述: 3.1TYPE-C连接器 短体24P连接器转接头
供应商型号: 14M-U263-241N-4BQC14 夹板
供应商: 云汉优选
标准整包数: 1
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 U263-241N-4BQC14

U263-241N-4BQC14概述


    产品简介


    本篇技术手册详细介绍了XKB Industrial Precision Co., Ltd.生产的一款精密电子元器件——型号为U262-24XN-4BQC14的连接器。该连接器主要应用于工业自动化、电信设备、计算机网络等领域,能够高效可靠地实现电路的连接和信号传输。

    技术参数


    - 型号及编号: U262-24XN-4BQC14
    - 尺寸: 见附图
    - 材料:
    - 外壳材料: 高温塑料
    - 接触端子材料: 铜合金
    - 金属外壳: 不锈钢
    - 镀层信息:
    - 接触层: 最小50µ"镍,1µ"金
    - 焊接区域: 最小80µ"锡
    - 电气特性:
    - 电压等级: 20V DC
    - 电流等级: Vbus针脚合计5.00A,GND针脚合计6.25A,B5针脚1.25A,其他针脚每针0.25A
    - 接触电阻: 最大40mΩ
    - 绝缘电阻: 最小100MΩ
    - 耐压: 100V AC/分钟
    - 机械性能:
    - 耐用性: 10,000次插拔
    - 插入力: 5至20N
    - 拔出力: 8至20N(测试后)

    产品特点和优势


    U262-24XN-4BQC14型连接器具备如下显著特点和优势:
    - 高可靠性: 使用高温塑料外壳和不锈钢金属材料,确保长期稳定性。
    - 高性能: 最大40mΩ的接触电阻和最小100MΩ的绝缘电阻保证了高效的信号传输。
    - 耐用性强: 经过10,000次插拔测试,依然保持优良的电气性能。
    - 兼容性强: 可广泛应用于多种设备和系统中,具有出色的通用性。

    应用案例和使用建议


    该连接器已成功应用于工业自动化控制系统、电信设备和计算机网络系统。例如,在工业自动化控制系统的电源和信号传输中,U262-24XN-4BQC14连接器能够稳定传输高达20V DC的电压和相应电流,有效提升了系统的可靠性和工作效率。
    使用建议:为了确保连接器的最佳性能,建议安装时保持清洁并避免过度弯曲。此外,在使用过程中要定期检查连接状态,确保长期稳定的性能表现。

    兼容性和支持


    该产品与其他符合相应标准的电子元器件和设备具有良好的兼容性。制造商提供详尽的技术文档和支持服务,包括安装指南、维修手册和在线技术支持,以帮助用户解决任何可能的问题。

    常见问题与解决方案


    1. 问题: 插入力过大
    - 解决方案: 检查插头和插座是否对准且无损伤,必要时可适当调整插入角度或更换新的连接器。

    2. 问题: 连接不稳定
    - 解决方案: 清理接触点,确保清洁且无杂质,再重新插拔连接器。

    3. 问题: 电气性能异常
    - 解决方案: 检测是否有接触不良的情况,如发现损坏及时更换连接器。

    总结和推荐


    综上所述,U262-24XN-4BQC14型连接器是一款高品质、高性能的精密电子元器件,其高可靠性、耐用性强、兼容性好等特点使其成为工业自动化、电信设备和计算机网络领域的理想选择。我们强烈推荐该产品用于需要稳定、高效信号传输的应用场合。

U263-241N-4BQC14参数

参数
规格 -
额定电压 -
端口数 1
触头数量 24P
类型 Type-C,USB 3.1
公母头 母头
安装方式 板安装

U263-241N-4BQC14厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U263-241N-4BQC14数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 XKB CONNECTIVITY/中国星坤 U263-241N-4BQC14 U263-241N-4BQC14数据手册

U263-241N-4BQC14封装设计

查看详情并下载
Symbol
Footprint
3D Model
