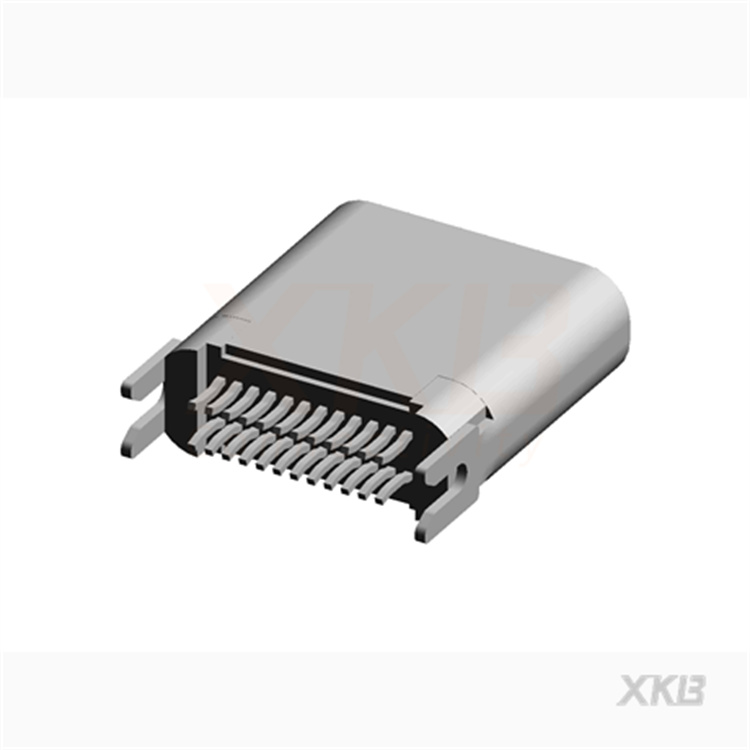

U263-241N-4BVC03

产品分类: USB/DVI/HDMI 连接器
产品描述: Type-C,USB 3.1 1 24P 母头 板安装
供应商型号: U263-241N-4BVC03
供应商: 云汉优选
标准整包数: 200
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 U263-241N-4BVC03

U263-241N-4BVC03概述

    # XKB工业精密有限公司电子元器件产品技术手册

    产品简介


    本手册详细介绍了XKB工业精密有限公司的U263-24XN-4BVC03型号电子元器件。此款产品属于USB Type-C插座,广泛应用于各种电子设备,如智能手机、平板电脑和笔记本电脑等。USB Type-C插座具备高速数据传输和大功率充电能力,为现代电子设备提供了高性能的连接解决方案。

    技术参数


    物理特性
    - 材料规格:
    - 外壳(Housing):LCP,符合UL94 V-0标准
    - 前壳(Front Shell):不锈钢
    - 中间板(Mid Plate):不锈钢
    - EMI板(EMI Plate):不锈钢
    - 尺寸:
    - 总长度(L):小于等于4mm时,公差±0.5mm;大于4mm且小于等于16mm时,公差±0.4mm;大于16mm且小于等于63mm时,公差±0.3mm;大于63mm时,尺寸需根据具体需求确定。
    - 角度偏差:最大±5°
    - 接触面积厚度:Au电镀1U"、3U"、15U"、30U"可选
    - 重量:约1.0克
    电气特性
    - 电流承载能力:总VBUS/GND引脚为5安培;CC引脚为1.25安培,其他所有引脚为0.25安培。
    - 电压等级:直流/交流5伏特(峰值)。
    - 电气性能:
    - 绝缘电阻:最小100兆欧姆
    - 耐压:交流100伏特持续1分钟
    - 线路电阻(LLCR):VBUS和GND引脚及其他引脚最大为40毫欧姆/引脚;所有引脚的最大变化为10毫欧姆。
    - 屏蔽电阻:最大50毫欧姆。
    - 温度范围:-25°C至+85°C
    环境性能
    - 机械性能:
    - 插入力:0.5~2.0公斤力
    - 拔出力:0.8公斤力~2.0公斤力
    - 耐用性:10,000次循环
    其他要求
    - 焊接要求:峰值温度为260°C时需维持10秒。

    产品特点和优势


    U263-24XN-4BVC03型USB Type-C插座采用了高品质材料并严格控制生产过程,确保了其出色的机械强度和电气性能。此外,它还具有良好的耐温性和耐用性,能在极端环境下稳定运行,非常适合现代电子设备对高性能连接的需求。

    应用案例和使用建议


    U263-24XN-4BVC03型USB Type-C插座常用于智能手机和平板电脑中,提供高速的数据传输和大功率的充电功能。在使用过程中,建议根据实际应用场景选择合适的外壳材料,以满足不同环境下的使用需求。

    兼容性和支持


    该产品支持与多种USB Type-C标准设备兼容,并得到了XKB工业精密有限公司的全面技术支持和服务。如果需要任何进一步的技术支持或售后服务,请联系XKB工业精密有限公司官方客服。

    常见问题与解决方案


    1. 问题:插拔时感觉力过大
    解决办法:检查是否正确安装,确认插拔方向正确,并保证设备接地良好。
    2. 问题:数据传输速度慢
    解决办法:检查连接线是否支持USB 3.1标准,同时确保两端设备均支持USB 3.1标准。
    3. 问题:无法充电
    解决办法:确认充电设备支持Type-C接口的充电协议,并检查充电线是否正常工作。

    总结和推荐


    U263-24XN-4BVC03型USB Type-C插座以其卓越的性能、高可靠性和广泛的兼容性在市场上具有很强的竞争优势。我们强烈推荐该产品给需要高速数据传输和大功率充电解决方案的应用场合。

U263-241N-4BVC03参数

参数
规格 -
额定电压 -
端口数 1
触头数量 24P
类型 Type-C,USB 3.1
公母头 母头
安装方式 板安装

U263-241N-4BVC03厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U263-241N-4BVC03数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 XKB CONNECTIVITY/中国星坤 U263-241N-4BVC03 U263-241N-4BVC03数据手册

U263-241N-4BVC03封装设计

查看详情并下载
Symbol
Footprint
3D Model
