U241-041N-2CS1-002

产品分类: USB/DVI/HDMI 连接器
产品描述: Type-B,USB 2.0 1 4P 母头
供应商型号: 14M-U241-041N-2CS1-002 SMD
供应商: 云汉优选
标准整包数: 1

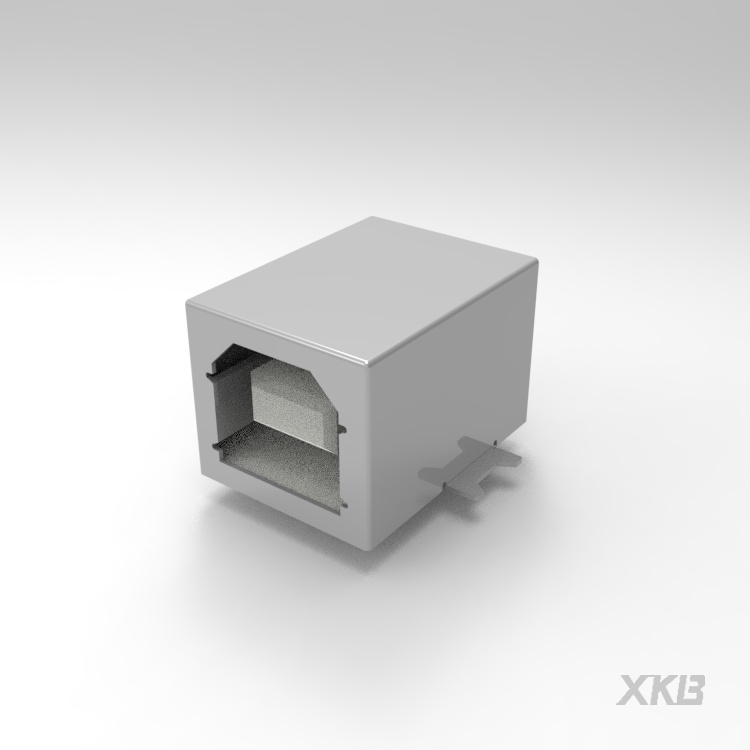

XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 U241-041N-2CS1-002

U241-041N-2CS1-002概述

    XKB Industrial Precision U241-04XN-2XS1-002 USB 2.0 Connector Technical Manual

    1. 产品简介


    产品类型: USB 2.0连接器
    主要功能: 用于USB设备的电气连接
    应用领域: 计算机外设、工业自动化设备、消费电子产品等领域

    2. 技术参数


    - 电流额定值: 1.0A AC/DC
    - 电压额定值: 30V AC/DC
    - 接触电阻: 最大30mΩ
    - 绝缘电阻: 最小1,000MΩ
    - 耐压能力: 500V AC/分钟
    - 操作温度范围: -40°C 到 +105°C
    - 材料:
    - 绝缘体: 尼龙9T UL94V-0
    - 接触点: 磷青铜
    - 接触区域镀金
    - 焊接尾部镀锡
    - 底部整体镀镍
    - 壳体: 黄铜
    - 镀镍

    3. 产品特点和优势


    - 高电流和电压承载能力: 可承受高达1.0A的电流和30V的电压。
    - 优异的绝缘性能: 绝缘电阻高达1,000MΩ,确保电气安全。
    - 稳定的接触性能: 接触电阻不超过30mΩ,保证可靠的电连接。
    - 宽温工作范围: 适用于极端环境下,如工业自动化设备中。
    - 高强度耐用材料: 使用高耐热性的尼龙和黄铜材料,提升产品的使用寿命。

    4. 应用案例和使用建议


    - 计算机外设: 适合于鼠标、键盘等小型设备的连接。
    - 工业自动化: 在工业机器人、自动控制系统中作为信号传输接口。
    - 消费电子产品: 例如打印机、扫描仪等设备的接口。
    使用建议:
    - 在设计PCB布局时,应严格控制公差在±0.05范围内,以确保良好的接触性能。
    - 根据不同的应用场景选择合适的颜色编码(例如,蓝色表示特定用途)。
    - 在安装过程中注意保持适当的清洁度,避免灰尘和异物影响接触效果。

    5. 兼容性和支持


    - 兼容性: 该连接器支持USB 2.0标准,适用于各种USB设备。
    - 支持: 厂商提供技术支持和维护服务,确保客户能够顺利使用产品并及时解决可能出现的问题。

    6. 常见问题与解决方案


    - 问题: 连接不稳定
    解决方案: 检查接触点是否有氧化或损坏,并进行清洁处理。
    - 问题: 电流过载
    解决方案: 检查负载是否超出额定值,并进行调整。
    - 问题: 温度过高
    解决方案: 检查周围环境温度是否超标,考虑加装散热装置。

    7. 总结和推荐


    综述:
    U241-04XN-2XS1-002是一款高可靠性的USB 2.0连接器,具备出色的电气性能和广泛的工作温度范围,适用于多种应用场景。
    推荐: 基于其卓越的性能和广泛的适用性,强烈推荐用于需要高稳定性和耐用性的环境中,无论是工业自动化还是消费电子产品领域。

U241-041N-2CS1-002参数

参数
类型 Type-B,USB 2.0
公母头 母头
规格 -
额定电压 -
端口数 1
触头数量 4P

U241-041N-2CS1-002厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U241-041N-2CS1-002数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 XKB CONNECTIVITY/中国星坤 U241-041N-2CS1-002 U241-041N-2CS1-002数据手册

U241-041N-2CS1-002封装设计

查看详情并下载
Symbol
Footprint
3D Model
