首页  >  产品百科  >  X01AQ038AB2AD

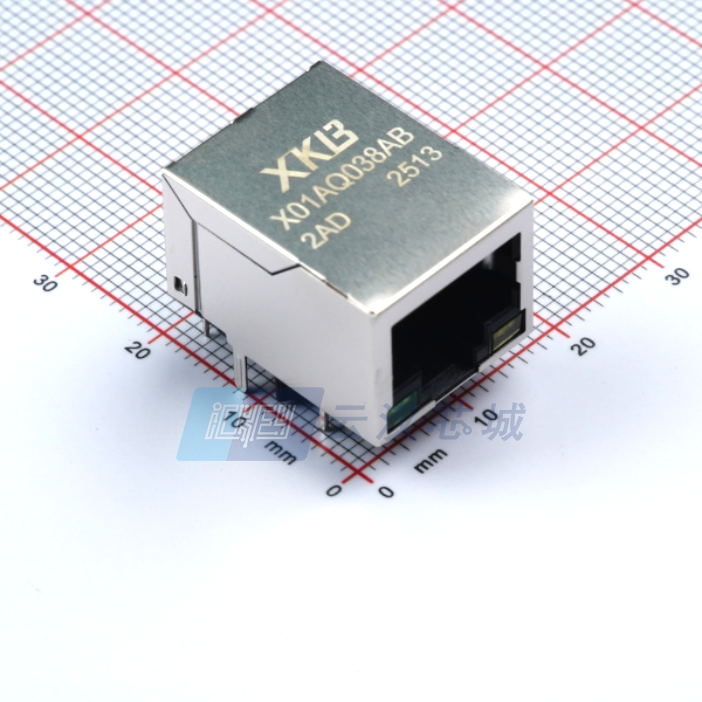

X01AQ038AB2AD

产品分类: 模块化连接器 - 插孔
产品描述: RJ插座 1 支架安装
供应商型号: 14M-X01AQ038AB2AD
供应商: 云汉优选
标准整包数: 1
XKB CONNECTIVITY/中国星坤 模块化连接器 - 插孔 X01AQ038AB2AD

X01AQ038AB2AD概述

    XKB Industrial Precision Connectivity Solutions

    1. 产品简介


    XKB Industrial Precision Co., Limited 提供了一款高精度连接器(型号:DWG NO.),旨在满足工业应用中的严格要求。该连接器采用绿色和黄色LED灯作为标准配置,以实现信号传输和状态指示。产品具备多种规格,能够适应不同长度和电流需求的应用场景,例如电路板连接、通信系统及工业自动化设备等。

    2. 技术参数


    - 电气参数
    - 匝数比:2~3: J1~J2=1CT:1CT (±2%)
    - 4~5: J3~J6=1CT:1CT (±2%)
    - 6~7: J4~J5=1CT:1CT (±2%)
    - 8~9: J7~J8=1CT:1CT (±2%)
    - OCL:350μH最小值@100kHz,100mV 8mA DC
    - 插入损耗:最大值为-1.0 dB (1~100 MHz)
    - 回波损耗:最小值为-18 dB (1~30 MHz),-14 dB (30~60 MHz),-12 dB (60~80 MHz),-10 dB (80~100 MHz)
    - 串扰:最小值为-40 dB (1~30 MHz),-35 dB (30~60 MHz),-30 dB (60~100 MHz)
    - 共模抑制比 (CMR):最小值为-30 dB (1~100 MHz)
    - 高压绝缘测试 (Hi-Pot):2250 V DC 6S 1 mA,初级到次级
    - 物理参数
    - 尺寸:A4大小,重量为1.0克
    - 材料:外壳和支架材料为PBT,符合UL94V-0标准,颜色为黑色;端子材料为磷青铜C5210,接触面积镀金;屏蔽材料为C2680,镍电镀处理
    - 机械参数
    - 耐用性:至少750个周期
    - 配合力:最大值为23N
    - 工作温度范围:-40°C ~ +85°C
    - 储存温度范围:-40°C ~ +85°C

    3. 产品特点和优势


    该连接器具备多项技术优势,使其在各类工业应用中表现卓越:
    - 高可靠性:通过严格的电气和机械参数测试,确保长期稳定运行。
    - 多功能性:适用于多种规格的电缆和电路板连接,具有出色的兼容性。
    - 安全性:通过高压绝缘测试,保障设备安全使用。
    - 高性能:低插入损耗和良好的回波损耗特性,确保信号传输质量。

    4. 应用案例和使用建议


    - 电路板连接:可以用于工业控制系统的电路板连接,确保信号传输可靠。
    - 通信系统:适合作为通信设备中的信号传输接口,减少信号损失。
    - 工业自动化设备:适合用于自动化设备中的各种传感器和执行器的连接,提高系统效率。
    使用建议:
    - 在安装前,请检查所有电气连接和机械配合是否正确,避免因接线错误导致设备故障。
    - 使用专用工具进行连接,确保操作规范,避免人为损伤。
    - 定期进行维护和检查,特别是长时间暴露于恶劣环境下的设备。

    5. 兼容性和支持


    - 兼容性:该连接器与其他主流的工业控制系统和设备具有良好的兼容性,可以无缝集成到现有系统中。
    - 支持和服务:XKB Industrial Precision提供全面的技术支持服务,包括产品咨询、安装指导、故障排除等。客户可以通过公司官网(www.xk-dg.cn)或技术支持热线获得帮助。

    6. 常见问题与解决方案


    - 问题:插入损耗过高。
    - 解决方案:检查连接器的接触是否良好,清洁端子接触面,确保没有氧化物或其他污染物。
    - 问题:无法达到规定的耐久性。
    - 解决方案:检查是否有外部因素如机械应力、振动或化学腐蚀对连接器造成影响。必要时更换新的连接器。

    7. 总结和推荐


    综上所述,XKB Industrial Precision连接器凭借其高可靠性、多功能性和广泛的应用场景,在工业控制和通信系统中表现出色。如果您正在寻找一款既经济又高效的连接解决方案,XKB Industrial Precision连接器将是您的理想选择。强烈推荐在需要高精度和稳定性的应用场景中使用。

X01AQ038AB2AD参数

参数
防护等级 -
朝向 -
端口数 1
针脚数 -
类型 RJ插座
安装方式 支架安装

X01AQ038AB2AD厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

X01AQ038AB2AD数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 模块化连接器 - 插孔 XKB CONNECTIVITY/中国星坤 X01AQ038AB2AD X01AQ038AB2AD数据手册

X01AQ038AB2AD封装设计

查看详情并下载
Symbol
Footprint
3D Model
