首页  >  产品百科  >  USB31-TPYE-C-LB01T-1

USB31-TPYE-C-LB01T-1

产品分类: USB/DVI/HDMI 连接器

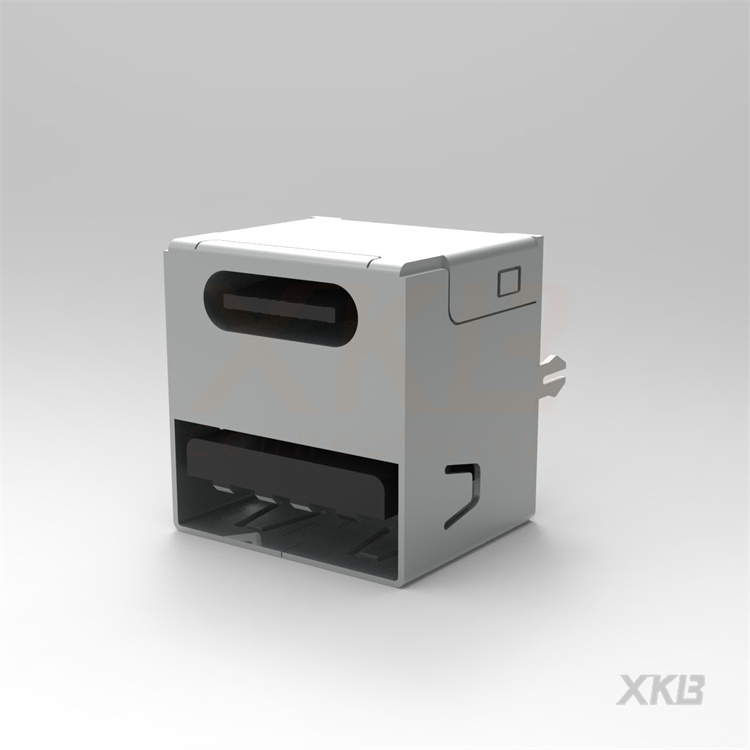

产品描述: 3.1TYPE-C连接器加USB3.0母座 二合一母座 单面插 车载专用插
供应商型号: USB31-TPYE-C-LB01T-1
供应商: 云汉优选
标准整包数: 100
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 USB31-TPYE-C-LB01T-1

USB31-TPYE-C-LB01T-1概述

    # XKB Industrial Precision Model Type C USB31-TPPE-C-LB01T-1 技术手册

    产品简介


    基本信息
    型号:XKB Industrial Precision Co., Limited
    零件号:TYPE C USB31-TPPE-C-LB01T-1
    重量:1.0g
    尺寸:A4
    图号:DWG NO.
    比例:N/A
    单位:mm/in
    修订:1/1
    主要功能
    - 支持Type-C接口
    - USB 2.0最大电流5.0A
    - USB 3.1最大电流8.0A
    - 工作电压可达100V AC
    应用领域
    - 消费电子
    - 计算机外设
    - 通讯设备
    - 工业自动化控制

    技术参数


    电气特性
    - 电流额定值:
    - USB 3.1 Type-C:8.0A 最大
    - USB 2.0:5.0A 最大
    - 耐压值:100V AC
    - 温度范围:-30°C 至 85°C
    - 接触电阻:最大40毫欧
    - 绝缘电阻:最小100兆欧
    物理参数
    - 插入力:5N~20N
    - 分离力:8N~20N(1000次之后)
    - 耐用性:10,000循环
    - 推荐PCB布局公差:±0.05
    材料及颜色
    - 外壳:黑色 UL 94V-0等级
    - 触点:镀镍铜合金
    - 中间件:不锈钢
    - 标签:镀金铜合金
    - 线缆端子:镀金铜合金

    产品特点和优势


    - 高可靠性:最大电流可高达8.0A,适用于大功率需求的设备
    - 宽温度范围:能够在极端环境下稳定运行
    - 机械耐用:设计经过优化,可承受至少10,000次的插拔操作
    - 高质量材料:采用UL认证的阻燃材料和镀金镀镍工艺,提高产品寿命

    应用案例和使用建议


    应用案例
    此产品广泛应用于各种消费电子产品中,如笔记本电脑、智能手机等。例如,它可以用于笔记本电脑的电源输入口,提供快速充电功能。
    使用建议
    - 确保PCB布局严格遵守±0.05的公差要求,以避免接触不良等问题
    - 在组装过程中,注意清洁触点,确保接触良好
    - 定期进行性能检测,以确保长期稳定的供电

    兼容性和支持


    兼容性
    - 与标准Type-C接口完全兼容
    - 可用于各种符合USB 2.0和USB 3.1标准的设备
    支持
    - XKB公司提供详尽的技术支持和售后服务,帮助客户解决问题

    常见问题与解决方案


    常见问题
    1. 接触不良
    - 解决方法:检查PCB布局公差,确保安装位置正确无误
    2. 电流不稳定
    - 解决方法:确认连接是否牢固,重新测量接触电阻
    3. 耐久性不足
    - 解决方法:检查是否有过度插拔的情况,严格按照推荐的插拔次数使用

    总结和推荐


    综合评估
    XKB Industrial Precision的TYPE C USB31-TPPE-C-LB01T-1电子元器件以其高可靠性、宽温度适应性和优越的耐用性脱颖而出。这些特点使得它在消费电子、工业自动化等领域有着广泛的应用前景。
    推荐使用
    鉴于其出色的性能和高可靠性,我们强烈推荐这款产品给那些对供电质量和稳定性有严格要求的应用场合。无论是消费电子还是工业控制设备,XKB的产品都能满足您的需求。

USB31-TPYE-C-LB01T-1参数

参数
公母头 母头
规格 -
额定电压 -
端口数 1
触头数量 14P
类型 Type-A,Type-C,USB 2.0,USB 3.0
安装方式 通孔安装
应用等级 工业级

USB31-TPYE-C-LB01T-1厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

USB31-TPYE-C-LB01T-1数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 XKB CONNECTIVITY/中国星坤 USB31-TPYE-C-LB01T-1 USB31-TPYE-C-LB01T-1数据手册

USB31-TPYE-C-LB01T-1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ ¥ 3.6
300+ ¥ 3.45
500+ ¥ 3.39
3400+ ¥ 3.24
库存: 3720
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 360
