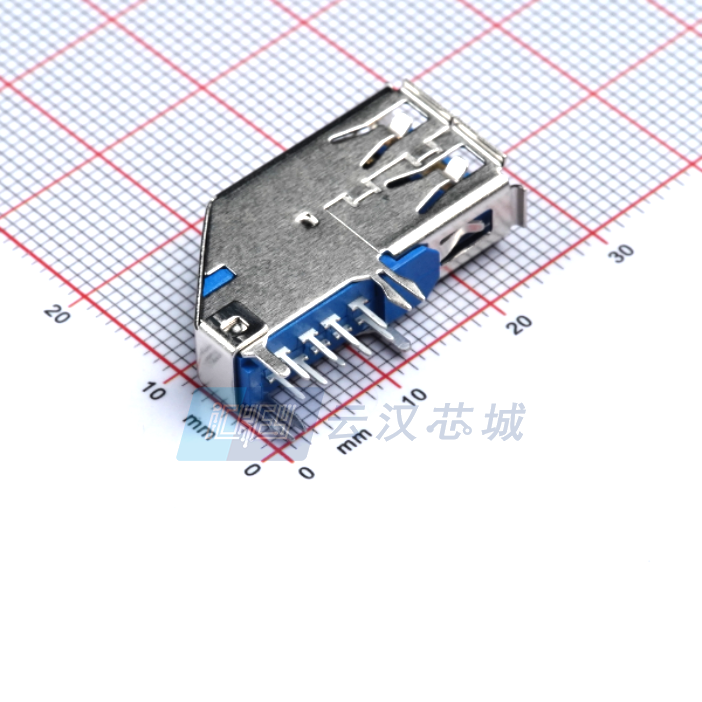

U231-091N-4BLCC14-S5

产品分类: USB/DVI/HDMI 连接器
产品描述: USB3.0连接器 侧插 蓝色胶芯 卷边
供应商型号: U231-091N-4BLCC14-S5
供应商: 云汉优选
标准整包数: 100
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 U231-091N-4BLCC14-S5

U231-091N-4BLCC14-S5概述

    电子元器件产品技术手册概述

    产品简介


    本文介绍的电子元器件是型号为U231-09XN-4BLCC14-S5的连接器,主要用于USB 3.0接口。该连接器具备高接触电流额定值、优良的绝缘性能以及稳定的工作环境适应性,适用于广泛的工业和消费电子应用领域。

    技术参数


    该连接器的主要技术参数如下:
    - 接触电流额定值:
    - 引脚1和引脚4:1.8安培
    - 其他引脚:0.25安培
    - 介电耐压:交流100伏特(RMS)
    - 绝缘电阻:最小100兆欧姆
    - 接触电阻:
    - 引脚1和引脚4:最大30毫欧
    - 其他引脚:最大50毫欧
    - 机械特性:
    - 配合力:35牛顿(最大)
    - 拔出力:10牛顿(最小)
    - 工作温度范围:-40°C 至 +85°C

    产品特点和优势


    这款连接器具备以下几个显著特点:
    - 高可靠性:通过严格的电气和机械测试,确保在不同环境下都能可靠工作。
    - 高效散热:特殊的铜合金材料和设计确保高效的热管理。
    - 高插拔寿命:优异的机械特性使其具有长寿命的插拔能力,满足严苛的应用需求。
    - 环境适应性强:能够在宽广的工作温度范围内稳定运行,适合各种恶劣环境下的使用。

    应用案例和使用建议


    该连接器广泛应用于工业自动化、汽车电子、计算机外围设备等领域。例如,在汽车电子系统中,它可以作为高速数据传输的关键部件;在工业自动化设备中,它能够保证信号传输的稳定性和可靠性。
    使用建议:
    - 确保连接器与外部环境的良好配合,特别是在高温、低温或潮湿环境中使用时。
    - 在安装过程中注意保持引脚的清洁和正确对接,以避免接触不良的情况发生。

    兼容性和支持


    该连接器兼容USB 3.0标准,可以方便地与现有系统集成。制造商提供详细的技术文档和支持服务,以帮助用户快速上手并解决可能出现的问题。

    常见问题与解决方案


    - 问题1:连接不稳定
    - 解决方案:检查接触部分是否有污垢或损伤,必要时更换新的连接器。

    - 问题2:无法正常工作
    - 解决方案:确认接线是否正确,检查电源和信号是否符合要求。

    总结和推荐


    综上所述,U231-09XN-4BLCC14-S5连接器是一款高性能的产品,具有高接触电流、优秀的绝缘性能和出色的机械特性,适用于多种应用场景。强烈推荐在需要高可靠性的场合使用此连接器,相信它会为您的项目带来卓越的表现。

U231-091N-4BLCC14-S5参数

参数
额定电压 -
端口数 1
触头数量 9
类型 Type-A,USB 3.0
公母头 母头
规格 -
安装方式 通孔安装

U231-091N-4BLCC14-S5厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U231-091N-4BLCC14-S5数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 XKB CONNECTIVITY/中国星坤 U231-091N-4BLCC14-S5 U231-091N-4BLCC14-S5数据手册

U231-091N-4BLCC14-S5封装设计

查看详情并下载
Symbol
Footprint
3D Model
