首页  >  产品百科  >  U254-051T-4BH83-F1S

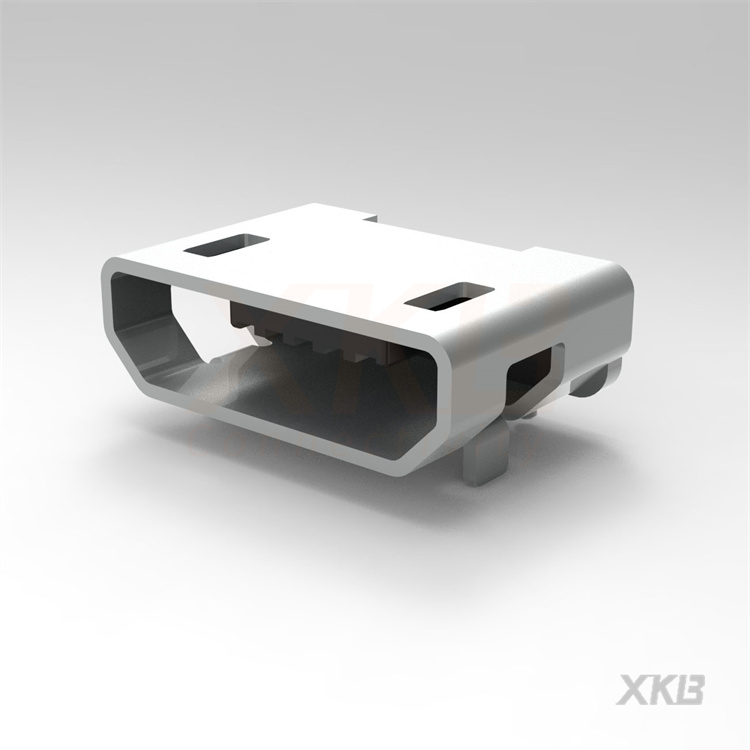

U254-051T-4BH83-F1S

产品分类: USB/DVI/HDMI 连接器
产品描述: Micro-B,USB 2.0 1 5P 母头 8.3mm(长度)*4.1mm(宽度)
供应商型号: 14M-U254-051T-4BH83-F1S SMD
供应商: 云汉优选
标准整包数: 1
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 U254-051T-4BH83-F1S

U254-051T-4BH83-F1S概述

    XKB Industrial Precision Micro USB Connector U254-05XX-4BH83 Technical Manual

    1. 产品简介


    XKB Industrial Precision 的 Micro USB 连接器(型号:U254-05XX-4BH83)是一款专为工业环境设计的高性能连接器。该产品主要用于数据传输和电源供应,在多种工业应用中表现卓越。Micro USB 连接器广泛应用于智能手机、平板电脑以及其他便携式设备中,而在工业领域,它们常被用于自动化设备、监控系统以及各种嵌入式系统中。

    2. 技术参数


    - 材料:
    - 外壳材料:LCP(聚芳酰胺),UL94V-0防火等级,黑色
    - 触点端子:铜合金
    - 金属外壳:Sus(不锈钢)
    - 电气特性:
    - 电压额定值:30V交流
    - 电流额定值:
    - 信号引脚(2、3、4):1.0A
    - 电源引脚(1、5):1.8A
    - 绝缘耐压:250V交流/分钟
    - 机械特性:
    - 使用寿命:10,000次插拔循环
    - 插拔力:最大35N(3.57Kgf)
    - 拔出力:最小8N(0.82Kgf)

    3. 产品特点和优势


    - 高可靠性: Micro USB连接器经过严格测试,确保其在恶劣环境下仍能保持高可靠性。
    - 卓越的耐用性: 经过10,000次插拔测试,保证长时间使用的稳定性和可靠性。
    - 环保材料: 采用UL94V-0防火等级的LCP材料,符合严格的环保标准。
    - 广泛的适应性: 适用于多种工业设备和便携式电子产品,提供可靠的连接和数据传输解决方案。

    4. 应用案例和使用建议


    - 应用案例: 该连接器广泛应用于工业自动化控制系统、监控系统及便携式设备中。例如,在工厂自动化系统中,它可用于设备间的数据通信和电源传输。
    - 使用建议: 在安装过程中,建议严格按照推荐的PCB布局进行安装,以确保连接器的可靠性和使用寿命。在使用时,避免过度弯折线缆,以防止内部连接松动。

    5. 兼容性和支持


    - 兼容性: Micro USB连接器符合USB标准,具有良好的兼容性,可与市面上大多数设备和配件配合使用。
    - 支持和服务: XKB Industrial Precision提供了全面的技术支持和售后服务,包括产品咨询、技术支持和维修服务。如果您在使用过程中遇到任何问题,可通过官方网站联系客服。

    6. 常见问题与解决方案


    - 问题: 插拔次数超过10,000次后,连接器出现接触不良现象。
    - 解决方案: 建议更换新的连接器,以确保设备正常运行。
    - 问题: 在高温环境中,连接器的稳定性降低。
    - 解决方案: 确保连接器安装在温度适宜的位置,并定期检查连接器的工作状态。
    - 问题: 连接器无法牢固地插入PCB。
    - 解决方案: 检查并调整PCB孔径尺寸,确保尺寸符合推荐标准。

    7. 总结和推荐


    XKB Industrial Precision的Micro USB连接器以其卓越的性能、稳定的可靠性以及广泛的应用范围,成为工业和便携式设备的理想选择。它不仅具备出色的机械和电气特性,还拥有良好的兼容性和完善的支持体系。因此,强烈推荐在需要高可靠性的工业和消费电子应用中使用此产品。

U254-051T-4BH83-F1S参数

参数
额定电压 -
端口数 1
触头数量 5P
类型 Micro-B,USB 2.0
公母头 母头
规格 -
长*宽*高 8.3mm(长度)*4.1mm(宽度)
应用等级 工业级

U254-051T-4BH83-F1S厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U254-051T-4BH83-F1S数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 XKB CONNECTIVITY/中国星坤 U254-051T-4BH83-F1S U254-051T-4BH83-F1S数据手册

U254-051T-4BH83-F1S封装设计

查看详情并下载
Symbol
Footprint
3D Model
