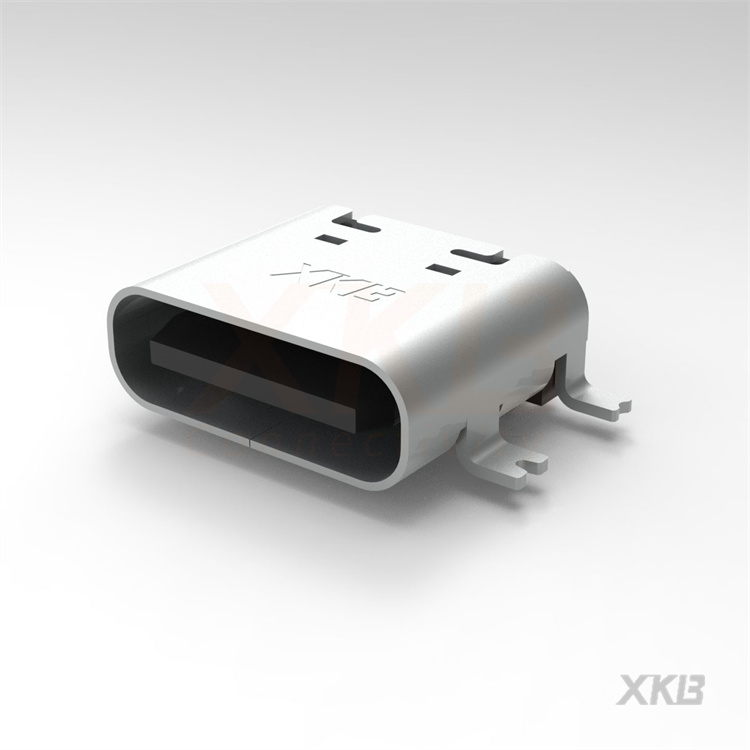

U262-161N-4BS1735

产品分类: USB/DVI/HDMI 连接器
产品描述: Type-C,USB 3.1 1 16P 母头
供应商型号: 14M-U262-161N-4BS1735 SMD
供应商: 云汉优选
标准整包数: 1
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 U262-161N-4BS1735

U262-161N-4BS1735概述

    XKB Industrial Precision U262-16XN-4BS1735 技术手册

    1. 产品简介


    XKB Industrial Precision 的 U262-16XN-4BS1735 是一种高精度电子连接器,适用于广泛的工业应用。该连接器主要功能在于确保电路的稳定性和可靠性,广泛应用于自动化设备、工业控制和通信系统等领域。

    2. 技术参数


    - 材料组成:
    - 外壳材料:高温热塑塑料
    - 触点端子:高纯度铜合金
    - 金属外壳:不锈钢
    - 内部接地盖壳:不锈钢
    - 中板:不锈钢
    - 机械性能:
    - 插拔力:5-20Nf(插合),初始8-20Nf,最终6-20Nf(拔出)
    - 耐久性:5000次循环
    - 电气特性:
    - 额定电流:3A
    - 额定电压:20V最大值
    - 绝缘耐压:100Vac,持续60秒,漏电流小于10mA
    - 接触电阻:最大40mΩ
    - 绝缘电阻:最小100MΩ
    - 环境适应性:
    - 工作温度范围:-40°C至+85°C
    - 盐雾测试:最小24小时(无氧化或锈蚀)

    3. 产品特点和优势


    U262-16XN-4BS1735 连接器具备出色的耐用性和稳定性,能够在极端环境下保持良好的性能。其独特的设计确保了可靠的插拔操作,且具有卓越的机械强度和电气绝缘性能。这些特性使其成为在苛刻工业环境中广泛应用的理想选择。

    4. 应用案例和使用建议


    该连接器适用于各种自动化设备、工业控制系统以及通信系统。例如,在自动装配线中,该连接器可以确保高效的数据传输和电力供应。在实际应用中,用户应注意保持连接器清洁,避免灰尘和湿气进入,以确保长期稳定的工作性能。
    使用建议:
    - 定期检查连接器的物理状态和电气连接情况。
    - 在安装时遵循制造商提供的 PCB 布局建议,以确保最佳电气和机械性能。
    - 在高湿度或盐雾环境中使用时,定期进行盐雾测试以验证其抗腐蚀能力。

    5. 兼容性和支持


    U262-16XN-4BS1735 与其他标准电子元器件具有良好的兼容性,可用于现有的工业自动化和控制系统中。XKB Industrial Precision 提供全面的技术支持和服务,包括产品培训、故障排查和技术文档下载。

    6. 常见问题与解决方案


    - 问题:接触电阻偏高
    - 解决方法:检查并清洁连接器触点,必要时更换损坏的部件。
    - 问题:插拔力过大
    - 解决方法:检查连接器是否正确安装,确认机械部件无损坏。
    - 问题:无法正常通电
    - 解决方法:检查电源输入和输出是否正常,确保所有连接器均已正确安装。

    7. 总结和推荐


    综上所述,XKB Industrial Precision 的 U262-16XN-4BS1735 连接器凭借其出色的耐用性、稳定的电气性能和宽广的工作温度范围,在工业应用中表现出色。对于需要高性能连接器的自动化设备和控制系统,我们强烈推荐使用这款产品。

U262-161N-4BS1735参数

参数
类型 Type-C,USB 3.1
公母头 母头
规格 -
额定电压 -
端口数 1
触头数量 16P

U262-161N-4BS1735厂商介绍

XKB Connectivity是一家专注于电子组件分销的公司,其产品广泛应用于各种电子设备和系统。公司主营产品分类包括连接器、电缆组件、电路保护、电源解决方案、传感器和开关等。这些产品被广泛应用于汽车、工业控制、医疗设备、消费电子、通信和计算机等领域。

XKB Connectivity的优势在于其广泛的产品线和专业的技术支持。公司与多家知名制造商建立了合作关系,能够提供从标准到定制的解决方案,满足客户的多样化需求。此外,XKB Connectivity还提供快速响应的服务,帮助客户解决技术问题,缩短产品开发周期。通过这些优势,XKB Connectivity致力于为客户提供高质量的产品和服务,助力其业务发展。

U262-161N-4BS1735数据手册

厂牌 PDF简要描述 下载
XKB CONNECTIVITY/中国星坤 USB/DVI/HDMI 连接器 XKB CONNECTIVITY/中国星坤 U262-161N-4BS1735 U262-161N-4BS1735数据手册

U262-161N-4BS1735封装设计

查看详情并下载
Symbol
Footprint
3D Model
